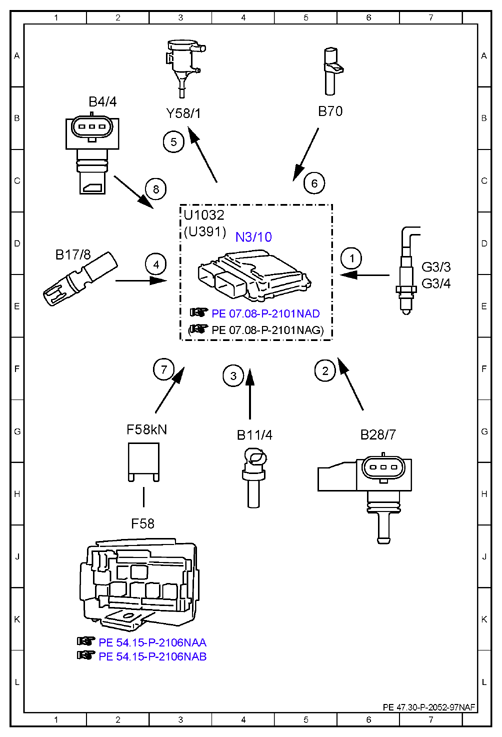

| 1 |
Oxygen sensor, signal |
6D |
| 2 |
Engine load, signal |
5F |
| 3 |
Coolant temperature sensor, signal |
4F |
| 4 |
Charge air temperature sensor, signal |
3D |
| 5 |
Purging switchover valve, actuation |
3B |
| 6 |
Engine speed, signal |
5C |
| 7 |
Circuit 87, status |
3F |
| 8 |
Purging pressure sensor, signal |
|
| B11/4 |
Coolant temperature sensor |
4G |
| B17/8 |
Charge air temperature sensor |
1D |
| B28/7 |
Pressure sensor downstream of throttle valve |
6G |
| B4/4 |
Purging pressure sensor |
2B |
| B70 |
Crankshaft Hall sensor |
5B |
| F58 |
Engine compartment fuse and relay module |
2J |
| F58kN |
Circuit 87M relay |
2G |
| G3/3 |
Left oxygen sensor upstream of catalytic converter |
7D |
| G3/4 |
Right oxygen sensor upstream of catalytic converter |
7E |
| N3/10 |
ME-SFI [ME] control unit |
4D |
| U1032 |
Valid for engine 278 and 157 |
3D |
| U391 |
Valid for gasoline engine 276.8 |
3D |
| Y58/1 |
Purge control valve |
3B |
