| A0 |
Color code key |
40L |
| Code 430 |
On-road/off-road package |
13A |
| Code 430 |
On-road/off-road package |
32B |
| Code 489 |
AIRMATIC |
32B |
| F3/2 |
Cockpit circuit 30 fuse box |
3L |
| F3/2f15 |
Fuse 15 |
2L |
| F33 |
Battery compartment prefuse box |
21L |
| F33MF1 |
Multiple fuse 1 |
19K |
| N10 |
SAM control unit |
11L |
| N10 |
SAM control unit |
26L |

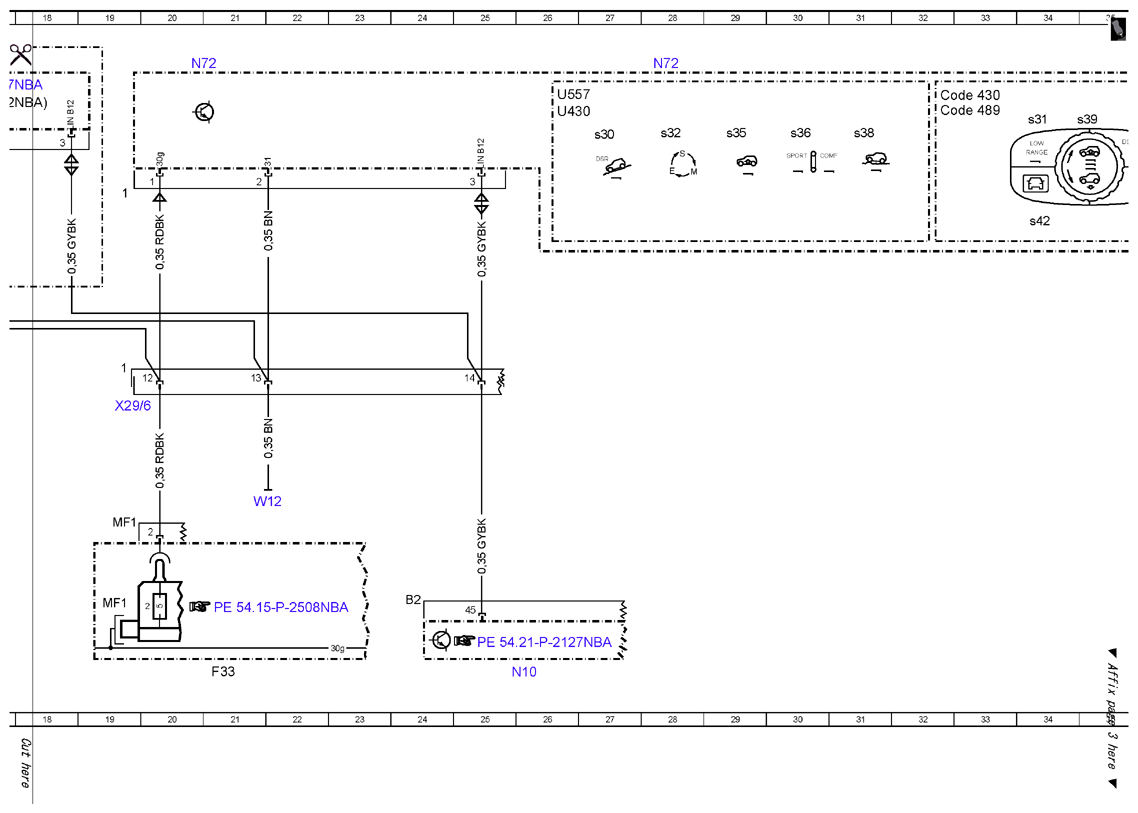

| N72 |
Lower control panel control unit |
20A |
| N72 |
Lower control panel control unit |
28A |
| N72 |
Lower control panel control unit |
36A |

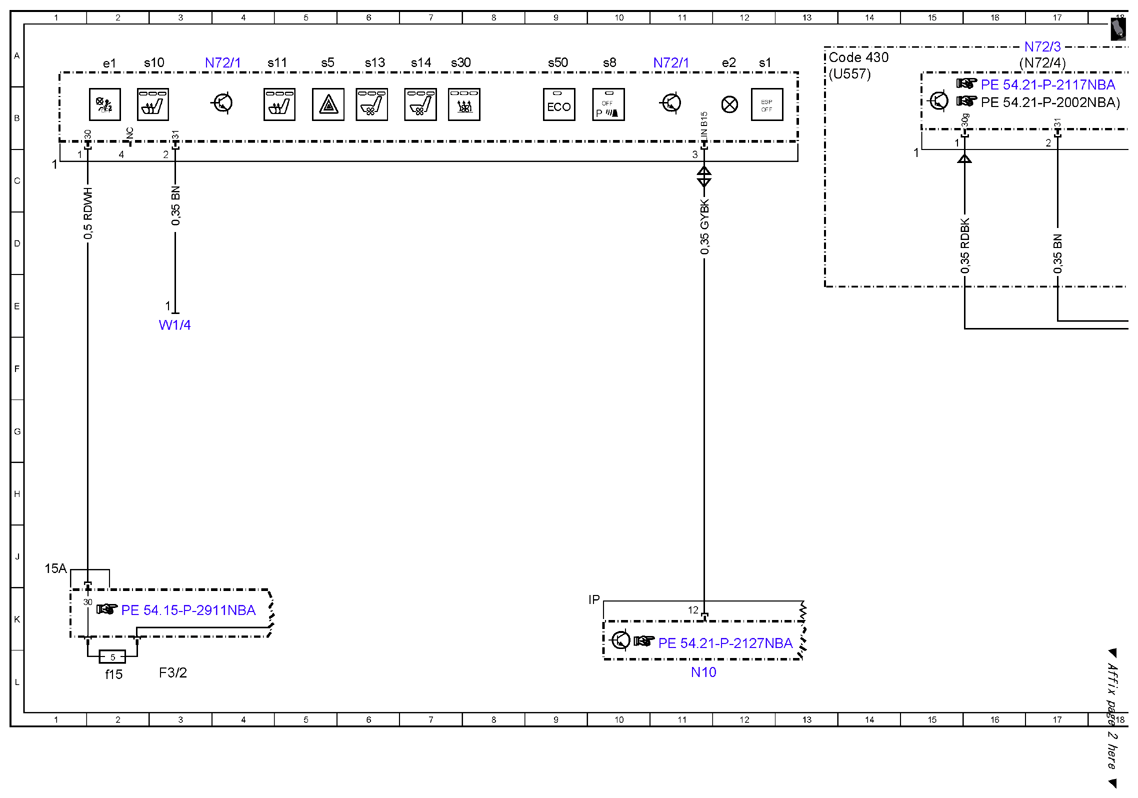

| N72/1 |
Upper control panel control unit |
4A |
| N72/1 |
Upper control panel control unit |
11A |
| N72/1e1 |
Automatic child seat recognition airbag OFF indicator lamp |
2A |
| N72/1e2 |
ATA [EDW] function indicator |
12A |
| N72/1s1 |
ESP OFF button |
12A |
| N72/1s10 |
Left front heated seat button |
2A |
| N72/1s11 |
Right front heated seat button |
4A |
| N72/1s13 |
Left front seat ventilation button |
6A |
| N72/1s14 |
Right front seat ventilation button |
7A |
| N72/1s30 |
Stationary heater button |
7A |
| N72/1s5 |
Hazard warning system button |
5A |
| N72/1s50 |
ECO start/stop function button |
9A |
| N72/1s8 |
Parking system button |
10A |
| N72/3 |
Off-Road operating panel control unit |
17A |
| N72/4 |
Transmission modes control panel |
17A |

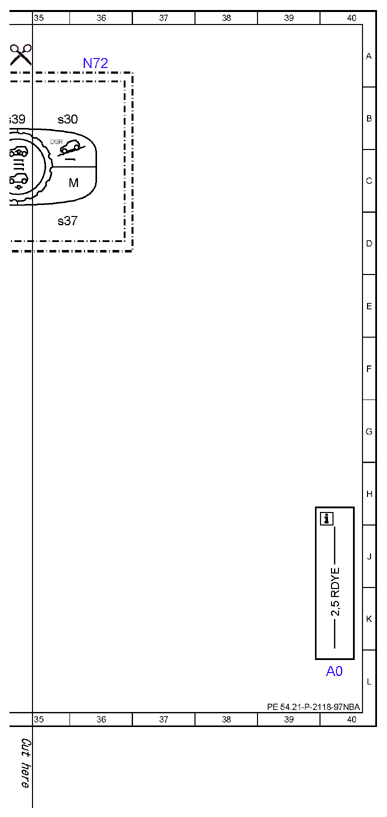

| N72s30 |
Downhill Speed Regulation button |
27B |
| N72s30 |
Downhill Speed Regulation button |
35B |
| N72s31 |
Low Range button |
34B |
| N72s32 |
Automatic transmission mode button |
28B |
| N72s35 |
Vehicle level button |
29B |
| N72s36 |
Comfort/Sport button (ADS) |
30B |
| N72s37 |
"M" transmission mode button |
35D |
| N72s38 |
Offroad program button |
31B |
| N72s39 |
Vehicle level rotary switch |
35B |
| N72s42 |
On-road/off-road menu button |
34D |
| U430 |
Button assignment varies depending on equipment installed |
26B |
| U557 |
Not valid for on-road/off-road package |
26B |
| U557 |
Not valid for on-road/off-road package |
13A |
| W1/4 |
Cockpit ground point |
3E |
| W12 |
Ground point (center console) |
21H |
| X29/6 |
Center console electrical connector |
19G |
