Connector separation point wiring diagram - PE54.18-P-2300-97NBH

Code: Designation: Position:
A0 Color code key 88L
A105 Touchpad 5A
A2/60 Center console KEYLESS-GO antenna 58A
A40/9 Audio/COMAND control panel 11A
CAN A Telematics CAN 9K
CAN B Interior CAN 54K
Code 301 Ashtray in place of stowage compartment with flap and power outlet 33A
Code 311 Temperature-controlled cup holder 39A
Code 430 On-road/off-road package 17A
Code 430 On-road/off-road package 26A
Code 489 AIRMATIC 26A
Code 505 Radio 20 NTG5, non-navigation-capable 7A
Code 522 Audio 20 radio 7A
Code 531 COMAND APS 7B
Code 531 COMAND APS 2A
Code 872 Left and right rear seat heaters 48A
Code 876 Interior lights package 43A
Code 889 KEYLESS-GO 56A
Code 893 KEYLESS-GO start function 56A
Code 930 Tachograph pre-installation 32G
Code ME05 HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) 74A
E20/2 Front center console cup holder illumination 44A
E36/2 Front center console illumination 46A
F33 Battery compartment prefuse box 14L
F33 Battery compartment prefuse box 21L
F33 Battery compartment prefuse box 50L
F33MF1 Multiple fuse 1 12K
F33MF1 Multiple fuse 1 19K
F33MF2 Multiple fuse 2 48K
F4 Rear fuse box 38L
F4f148 Fuse 148 36L
F4f151 Fuse 151 37L
L6/2 Right front axle rpm sensor 79L
M76/2 Right electric parking brake actuator motor 63L
N10 SAM control unit 26L
N10 SAM control unit 32L
N10 SAM control unit 71A
N10/8 Rear control unit 66A
N128 Electric parking brake control unit 63A
N30/4 Electronic Stability Program control unit 76A
N30/4 Electronic Stability Program control unit 82A
N69/5 KEYLESS-GO control unit 58L
N72 Lower control panel control unit 29A
N72/2 RCP [HBF] control unit 52A
N72/3 Off-Road operating panel control unit 22A
N72/4 Transmission modes control panel 22A
R3 Front cigarette lighter with ashtray illumination 35A
R3e1 Ashtray illumination 34A
R3r1 Cigarette lighter heating element 35A
R3x1 Electrical connector for cigarette lighter with ashtray illumination 33C
R5/1 Cup holder 41A
S10/2 Right front brake wear sensor 69L
S10/2x1 Right front brake wear sensor electrical connector 68K
S10/4 Right rear brake wear sensor 66L
S10/4x1 Right rear brake wear sensor electrical connector 66K
U2 Valid for all except USA 48A
U557 Not valid for on-road/off-road package 17A
U974 Not valid for hybrid drive 79A
W12 Ground point (center console) 16H
W12 Ground point (center console) 35L
W12 Ground point (center console) 51H
W12 Ground point (center console) 47L
W17/6 Rear seat crossmember ground point 67D
W2 Right front ground point at lamp unit 69D
X13 Cigarette lighter electrical connector 39A
X156 Illuminated cup holder separation point 44C
X156/3 Cup holder connecting point 40C
X29/6 Center console electrical connector 9F
X29/6 Center console electrical connector 49E
X30/47 Telematics CAN voltage distributor electrical connector 10L
X30/7 Left potential distributor electrical connector (CAN) 54L
X58/19 Left 2nd seat row socket 37A
X58/20 Right 2nd seat row socket 38A
X62/33 Rear axle electrical connector, right distributor 62F
X62/36 BWI [BBV]/rpm right front axle electrical connector 68F
Z51/6 Circuit 58d vehicle interior connector sleeve 33J
Z6/79 Front center console circuit 31 connector sleeve 34E
Z61/7 Wiring harness connector sleeve for center console, terminal 58d 32D
Z61/7 Wiring harness connector sleeve for center console, terminal 58d 46E

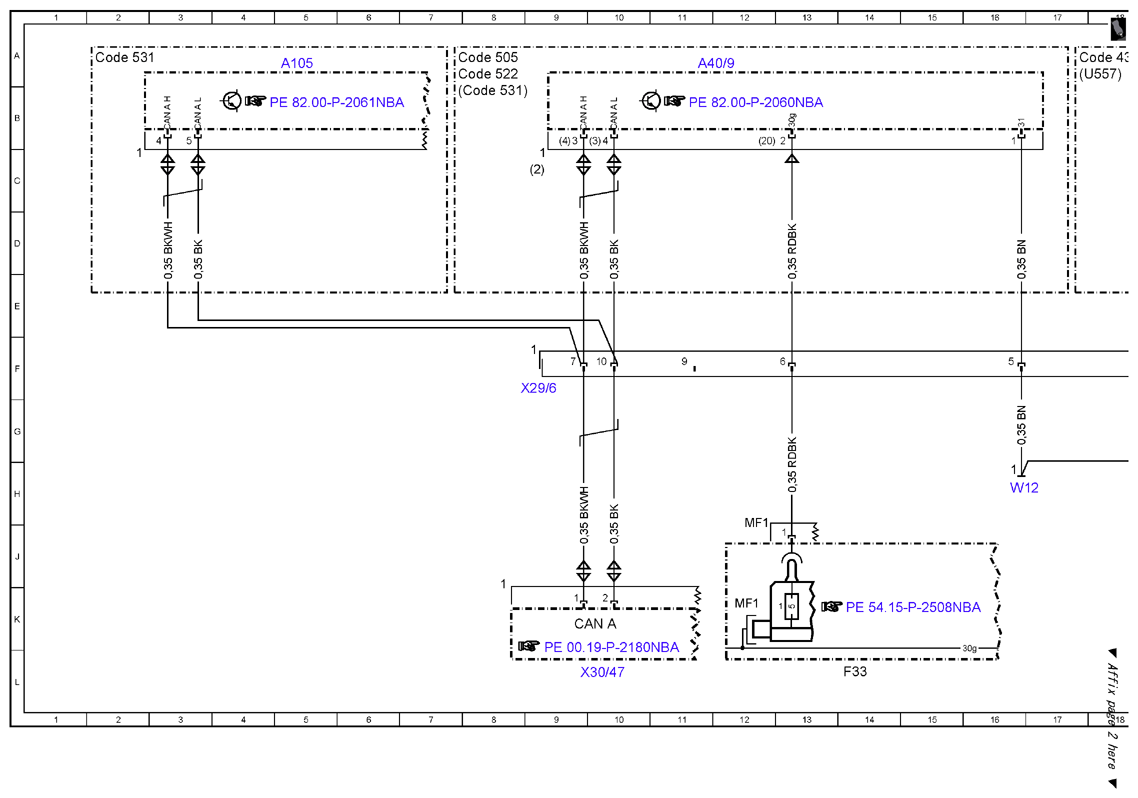

Fig 1: Connector Separation Point Wiring Diagram (1 Of 6)
G10078055Courtesy of MERCEDES-BENZ USA

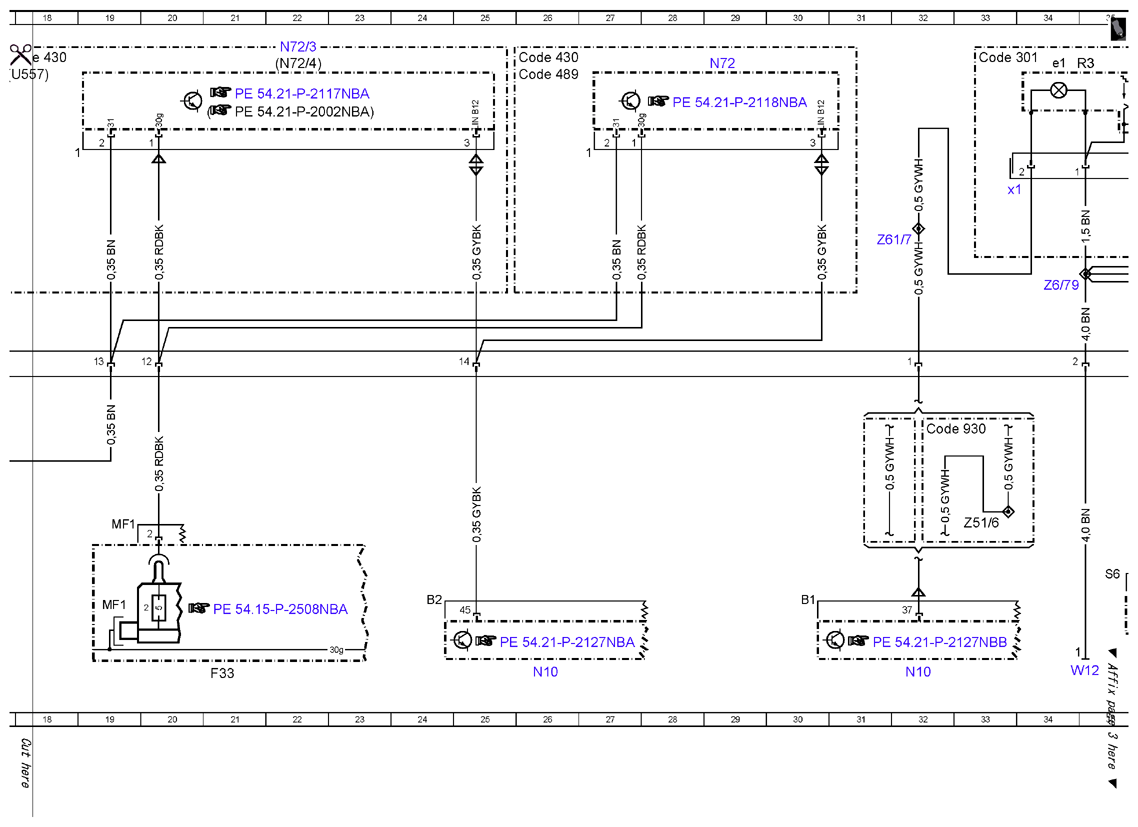

Fig 2: Connector Separation Point Wiring Diagram (2 Of 6)
G10078056Courtesy of MERCEDES-BENZ USA

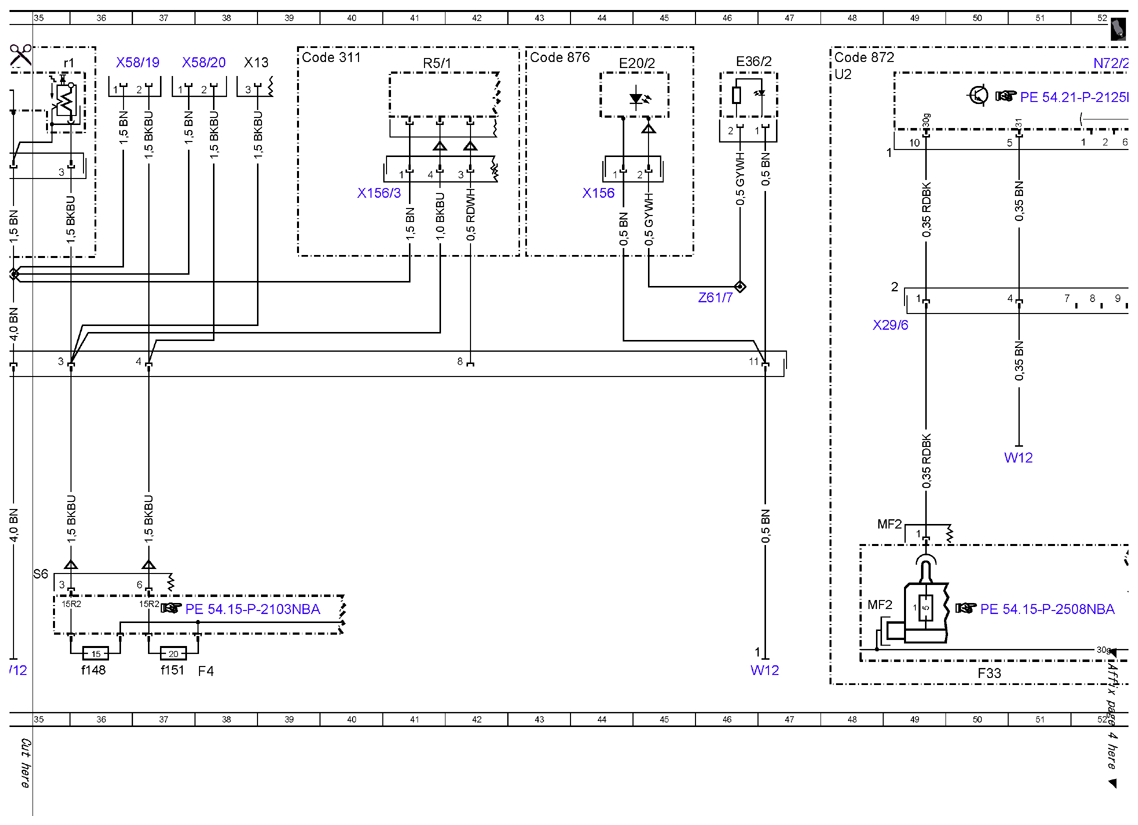

Fig 3: Connector Separation Point Wiring Diagram (3 Of 6)
G10078057Courtesy of MERCEDES-BENZ USA

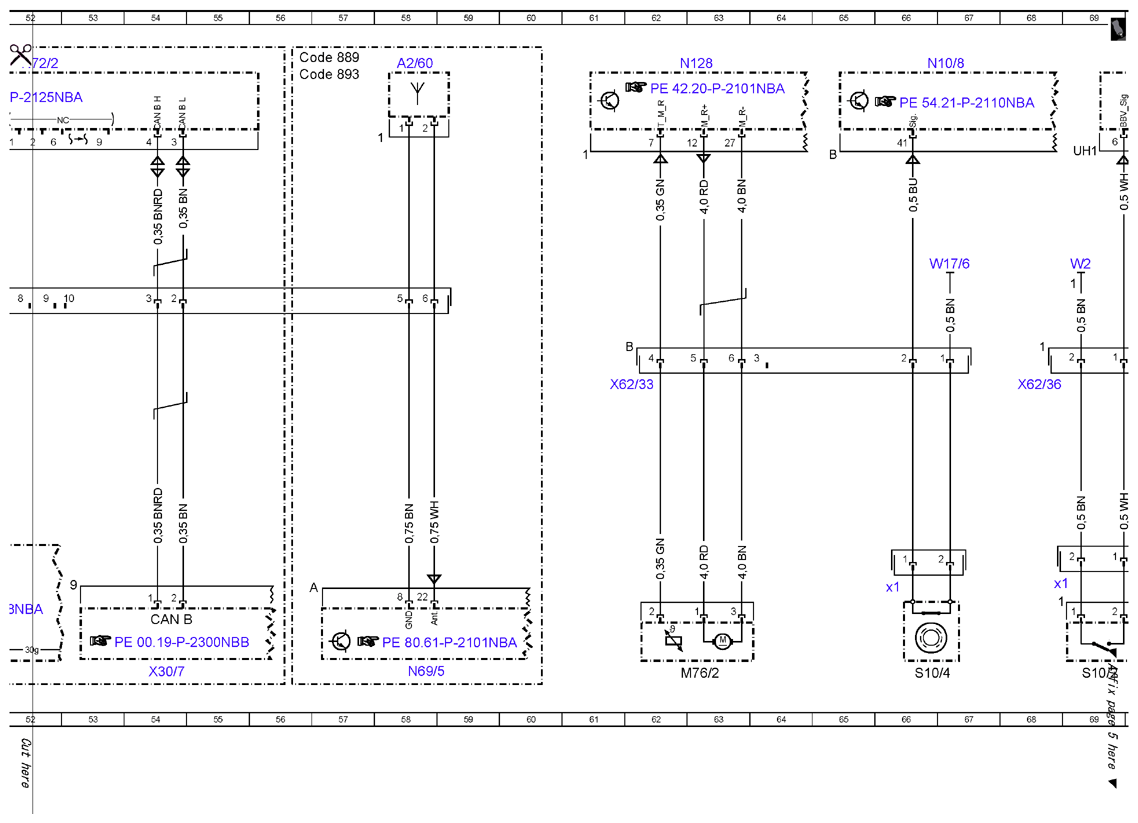

Fig 4: Connector Separation Point Wiring Diagram (4 Of 6)
G10078058Courtesy of MERCEDES-BENZ USA

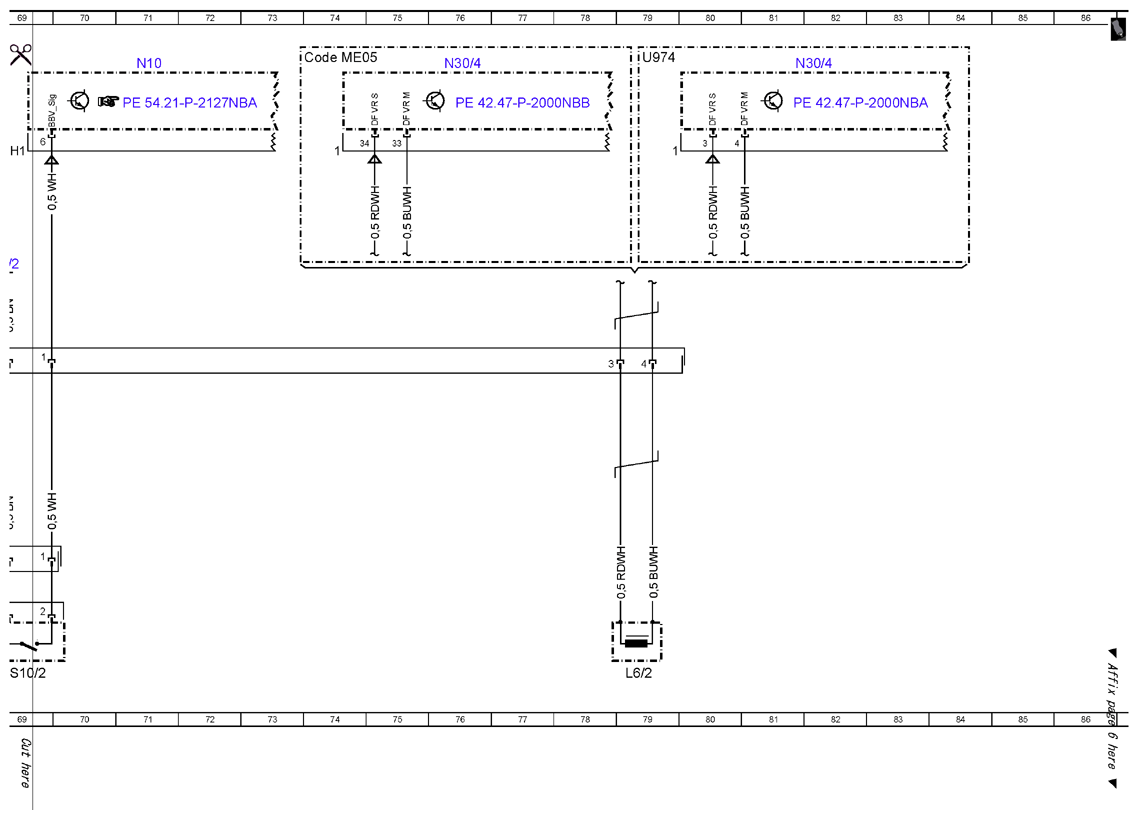

Fig 5: Connector Separation Point Wiring Diagram (5 Of 6)
G10078059Courtesy of MERCEDES-BENZ USA

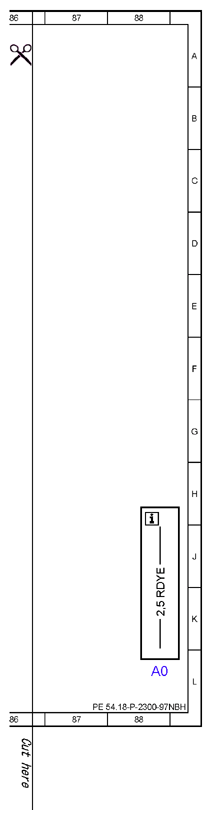

Fig 6: Connector Separation Point Wiring Diagram (6 Of 6)
G10078060Courtesy of MERCEDES-BENZ USA
