Remove/install paneling on rear pillar - AR68.30-P-4505GW

MODEL 463 (except 463.202) as of model year 2013/model refinement package 2012

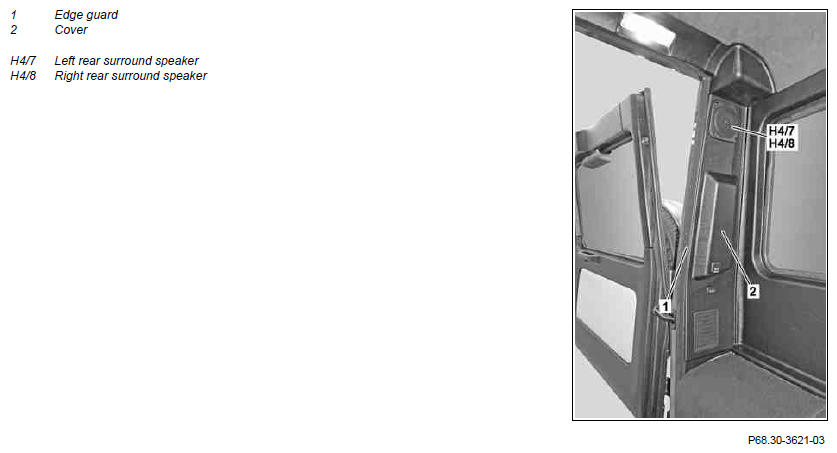

Fig 1: Rear Pillar Paneling Remove/Install Components
G10781021Courtesy of MERCEDES-BENZ USA
REMOVINGINSTALLING Remove/install
1 Remove edge guard (1) from door pillar
2 Remove paneling (2) to side
3 Disconnect electrical connector from left rear surround speaker (H4/7) or right rear surround speaker (H4/8)
4 Install in the reverse order
