Remove/install overhead control panel control unit - AR82.20-P-1000GW
MODEL 463 as of model year 2013/model refinement package 2012
| Remove/install | |||
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| 1 | Detach ground line from battery | AR54.10-P-0003GW | |
| Notes on battery | AH54.10-P-0001-01A | ||

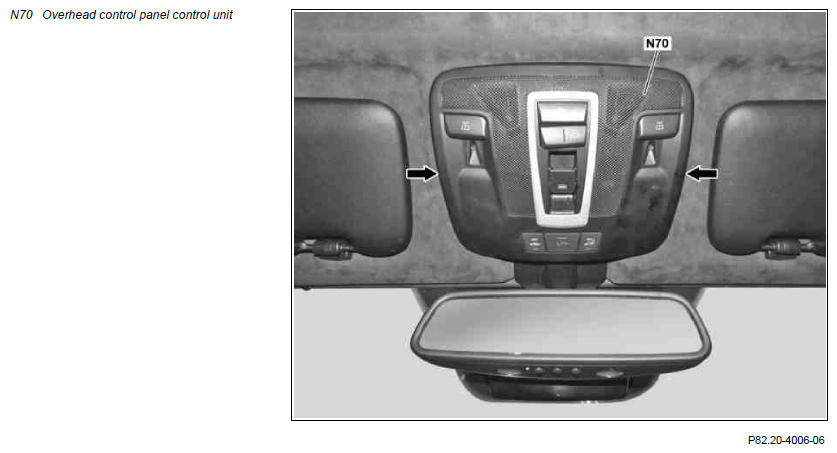

| 2 | Pry side covers (arrows) out of overhead control panel control unit (N70) | Fig 2 | |
| 3 | Unclip overhead control panel control unit (N70) in direction of vehicle interior | ||
| 4 | Disconnect electrical connectors at overhead control panel control unit (N70) | ||
| 5 | Install in the reverse order | ||
| 6 | Check all functions of the overhead control panel control unit (N70) | ||
| 7 | Read out and erase the fault memory using Star Diagnosis |
AD00.00-P-2000-04A |
