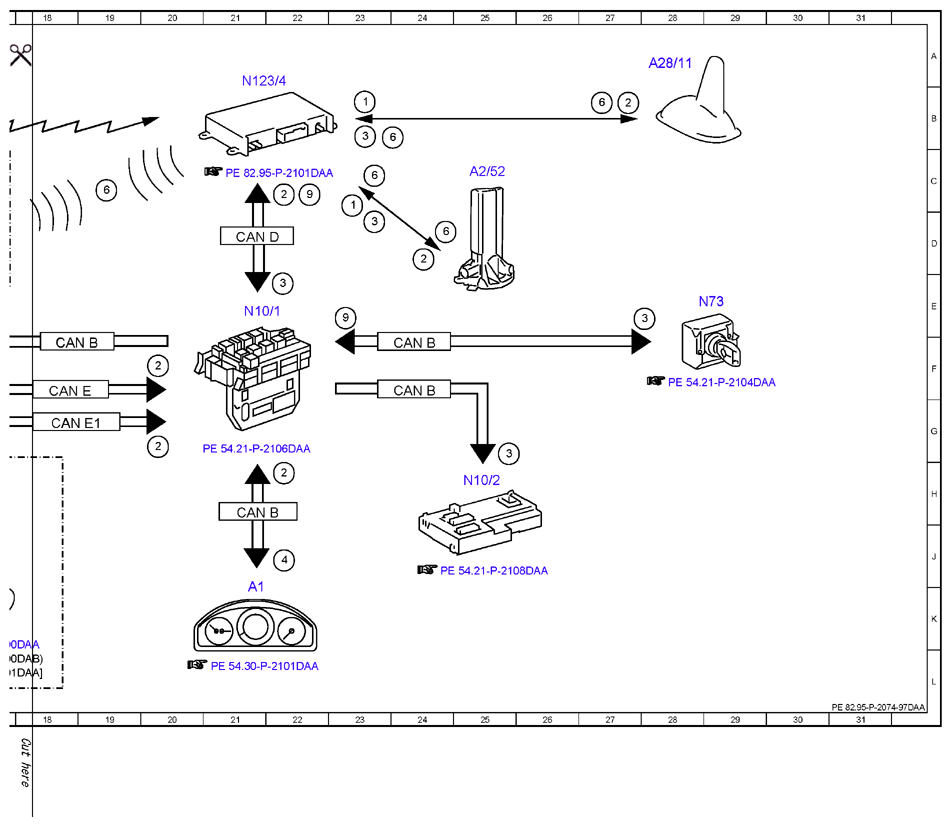

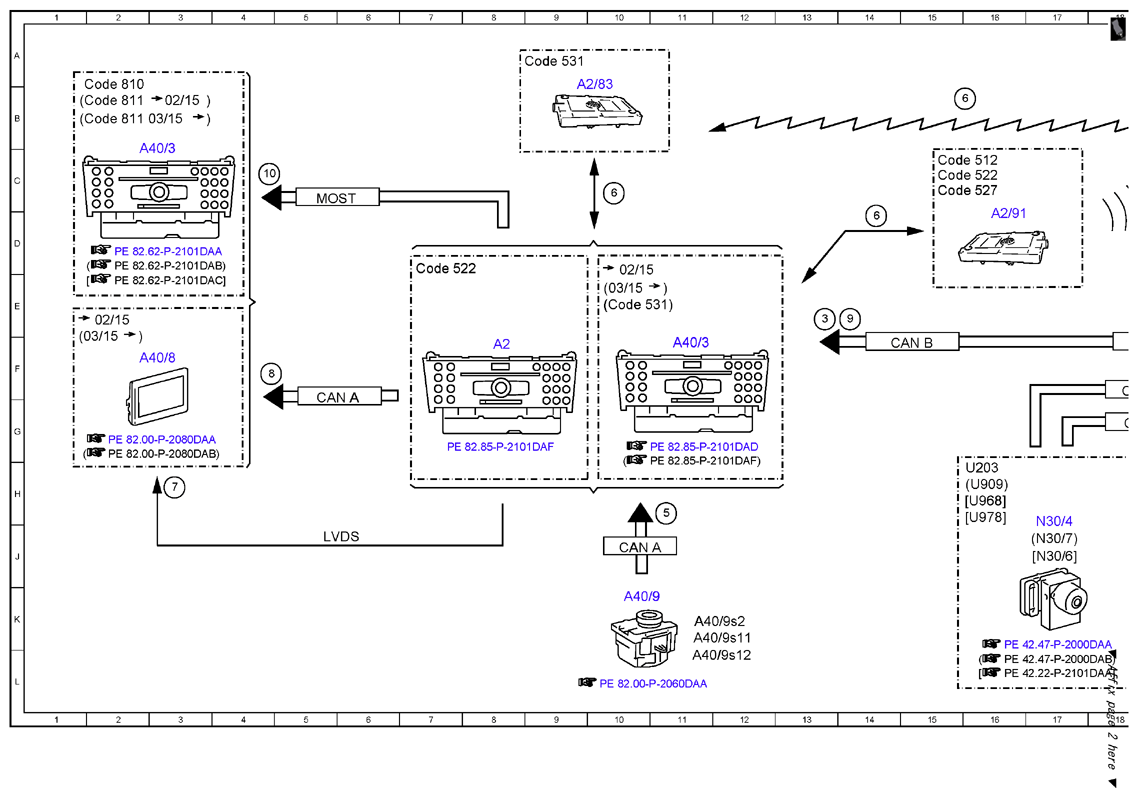

Electrical function schematic for Telematics services, function - PE82.95-P-2074-97DAA
MODEL 212 with CODE 348 (Emergency call/assistant system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Vehicle data, request | 23B |
| 1 | Vehicle data, request | 23C |
| 10 | Audio, signal | 4C |
| 2 | Vehicle data, signal | 22C |
| 2 | Vehicle data, signal | 27B |
| 2 | Vehicle data, signal | 24D |
| 2 | Vehicle data, signal | 20F |
| 2 | Vehicle data, signal | 22H |
| 2 | Vehicle data, signal | 20G |
| 3 | Data from service center, signal | 13E |
| 3 | Data from service center, signal | 22E |
| 3 | Data from service center, signal | 23B |
| 3 | Data from service center, signal | 25G |
| 3 | Data from service center, signal | 23D |
| 3 | Data from service center, signal | 28E |
| 4 | Instrument cluster, message | 22J |
| 5 | Operation, signal | 11H |
| 6 | Internet, signal | 16B |
| 6 | Internet, signal | 27B |
| 6 | Internet, signal | 24D |
| 6 | Internet, signal | 23C |
| 6 | Internet, signal | 24B |
| 6 | Internet, signal | 14D |
| 6 | Internet, signal | 19C |
| 6 | Internet, signal | 10C |
| 7 | Low voltage differential signal video signal data transfer, signal | 3H |
| 8 | Switch-on request, signal | 4F |
| 9 | Circuit 15, status | 14E |
| 9 | Circuit 15, status | 23E |
| 9 | Circuit 15, status | 22C |
| A1 | Instrument cluster | 21K |
| A2 | Radio | 8F |
| A2/52 | Emergency call system antenna | 25C |
| A2/83 | WLAN antenna | 9B |
| A2/91 | Bluetooth antenna | 16D |
| A28/11 | Multifunction antenna | 28A |
| A40/3 | COMAND control unit | 11F |
| A40/3 | COMAND control unit | 2C |
| A40/8 | Audio/COMAND display | 2F |
| A40/9 | Audio/COMAND control panel | 10K |
| A40/9s11 | Audio/COMAND controller | 11K |
| A40/9s12 | "Delete" button | 11L |
| A40/9s2 | "Back" button | 11K |
| CAN A | Telematics CAN | 5G |
| CAN A | Telematics CAN | 10J |
| CAN B | Interior CAN | 18F |
| CAN B | Interior CAN | 24F |
| CAN B | Interior CAN | 21H |
| CAN B | Interior CAN | 15F |
| CAN B | Interior CAN | 24F |
| CAN D | Diagnostic CAN | 21D |
| CAN E | Chassis CAN | 18F |
| CAN E1 | Chassis CAN 1 | 18G |
| Code 512 | COMAND APS with DVD changer | 15C |
| Code 522 | Audio 20 radio | 7D |
| Code 522 | Audio 20 radio | 15C |
| Code 527 | COMAND APS (with navigation) | 15C |
| Code 531 | COMAND APS | 8A |
| Code 531 | COMAND APS | 10E |
| LVDS | Low voltage differential signal | 5J |
| MOST | Media Oriented System Transport | 5C |
| N10/1 | Front SAM control unit with fuse and relay module | 21E |
| N10/2 | Rear SAM control unit with fuse and relay module | 25H |
| N123/4 | Emergency call system control unit | 21A |
| N30/4 | Electronic Stability Program control unit | 17J |
| N30/6 | Regenerative braking system control unit | 17J |
| N30/7 | Premium Electronic Stability Program control unit | 17J |
| N73 | Electronic ignition switch control unit | 29E |
| U203 | Valid without DISTRONIC PLUS | 16H |
| U909 | Valid for DISTRONIC PLUS | 16H |
| U968 | Valid for mild hybrid drive | 16H |
| U978 | Valid for full hybrid drive | 16H |
