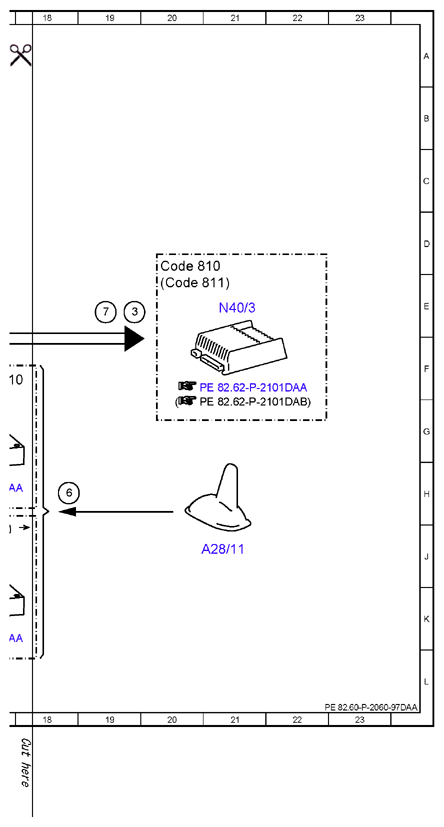

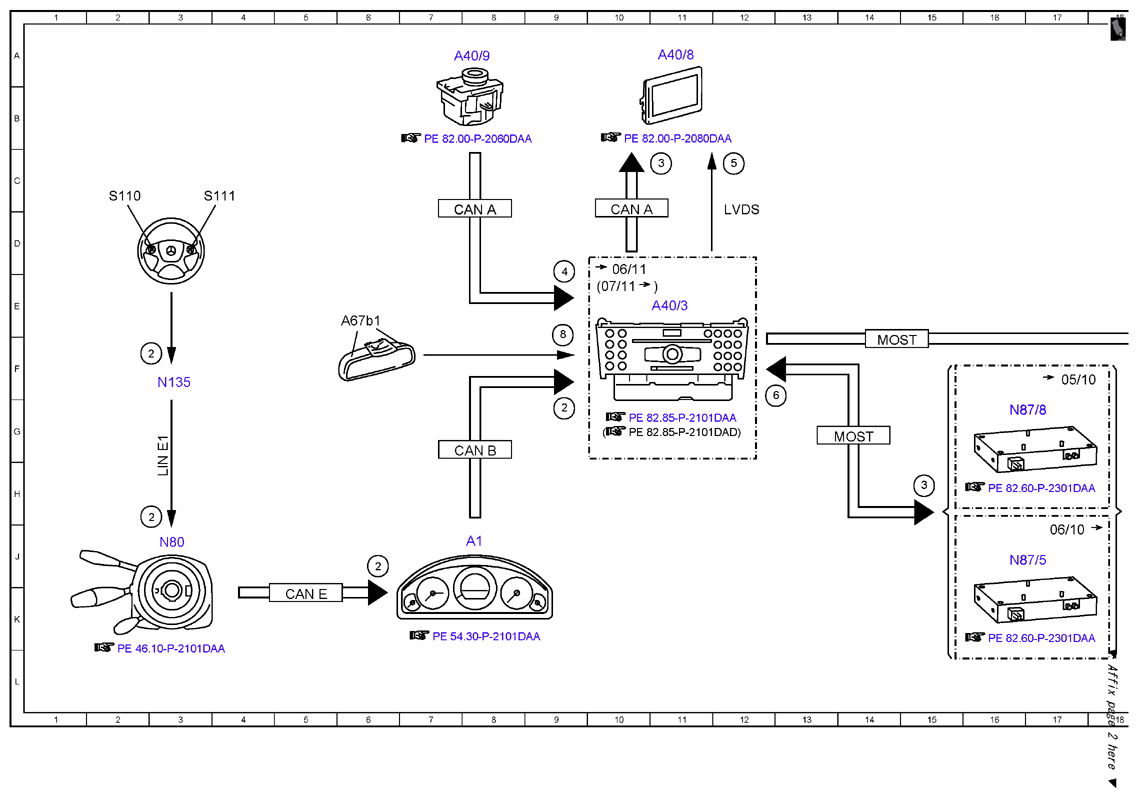

Electrical function schematic for SDAR function - PE82.60-P-2060-97DAA
MODEL 212 up to model year 2014 with CODE 536 (SIRIUS satellite radio)
| Code: | Designation: | Position: |
|---|---|---|
| 2 | Multifunction steering wheel button group, signal | 3H |
| 2 | Multifunction steering wheel button group, signal | 6J |
| 2 | Multifunction steering wheel button group, signal | 9G |
| 2 | Multifunction steering wheel button group, signal | 3F |
| 3 | Switch-on request, signal | 11C |
| 3 | Switch-on request, signal | 19E |
| 3 | Switch-on request, signal | 15H |
| 4 | Audio/COMAND controller, request | 9E |
| 5 | Audio/COMAND display, message | 12C |
| 6 | SDAR antenna, signal | 12F |
| 6 | SDAR antenna, signal | 18H |
| 7 | Audio, signal | 19E |
| 8 | Voice input, signal | 9F |
| A1 | Instrument cluster | 8J |
| A28/11 | Multifunction antenna | 20J |
| A40/3 | COMAND control unit | 11E |
| A40/8 | Audio/COMAND display | 11A |
| A40/9 | Audio/COMAND control panel | 8A |
| A67b1 | Hands-free system microphone | 6E |
| CAN A | Telematics CAN | 8D |
| CAN A | Telematics CAN | 10D |
| CAN B | Interior CAN | 8G |
| CAN E | Chassis CAN | 5K |
| Code 810 | Sound system | 20D |
| Code 811 | Extended sound system | 20E |
| LIN E1 | Steering LIN | 3G |
| LVDS | Low voltage differential signal | 12D |
| MOST | Media Oriented System Transport | 14G |
| MOST | Media Oriented System Transport | 14F |
| N135 | Steering wheel electronics | 3F |
| N40/3 | Sound system amplifier control unit | 21E |
| N80 | Steering column module control unit | 3J |
| N87/5 | Satellite digital audio radio (SDAR) control unit | 16J |
| N87/8 | SDAR control unit / high definition tuner | 16G |
| S110 | Left multifunction steering wheel button group | 2C |
| S111 | Right multifunction steering wheel button group | 3C |
