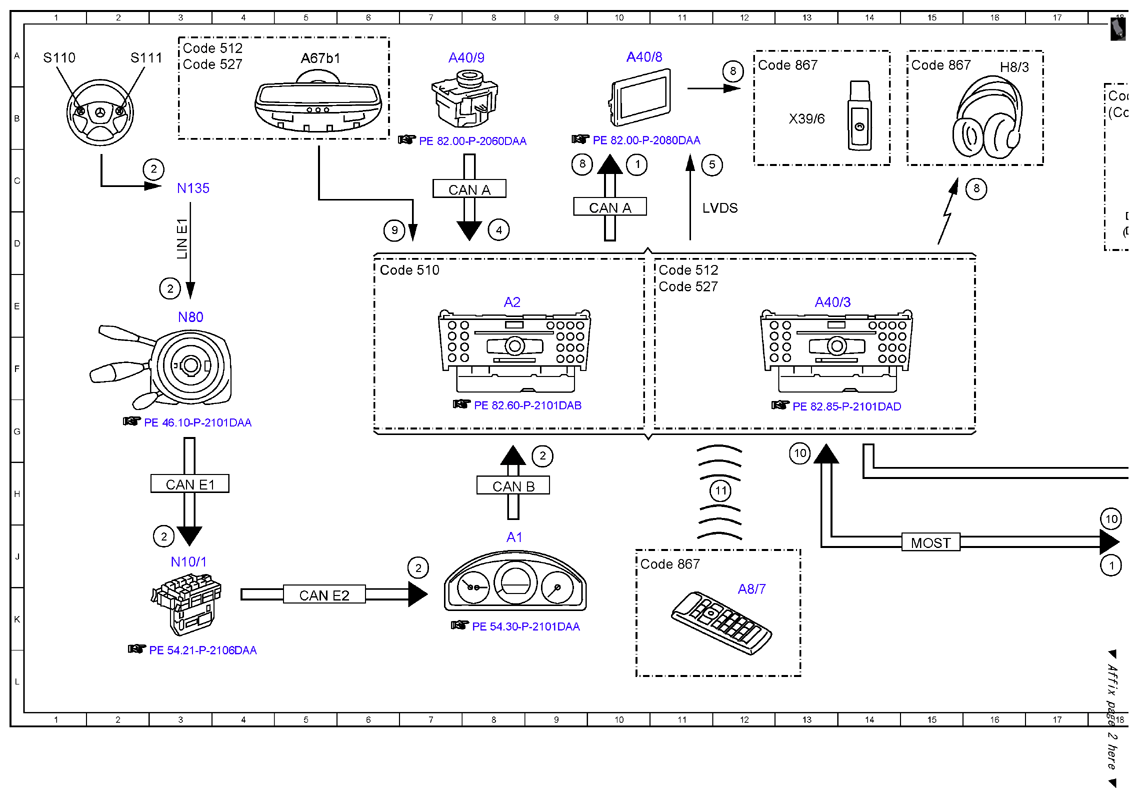

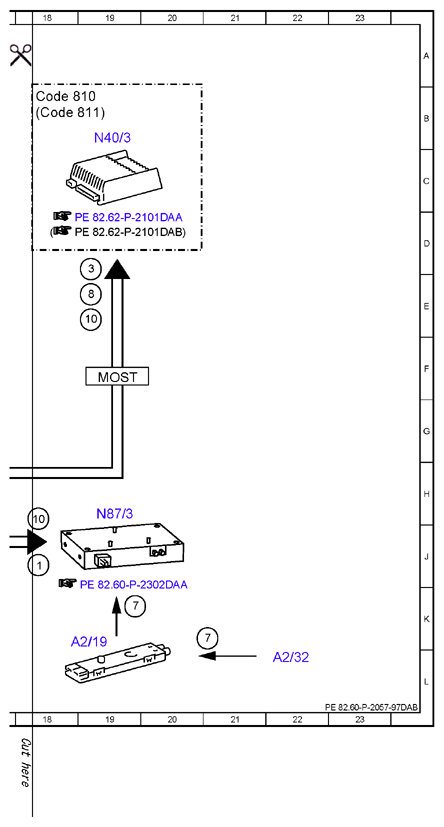

Electrical function diagram for Digital Audio Broadcasting, function - PE82.60-P-2057-97DAB
MODEL 212 up to 3/1/15 as of model year 2014 up to model year 2016 with CODE 537 (Digital radio)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Switch-on request, signal | 18J |
| 1 | Switch-on request, signal | 10C |
| 10 | DAB, communication | 13G |
| 10 | DAB, communication | 19E |
| 10 | DAB, communication | 18H |
| 11 | Operation, signal | 12H |
| 2 | Multifunction steering wheel button group, signal | 3E |
| 2 | Multifunction steering wheel button group, signal | 7J |
| 2 | Multifunction steering wheel button group, signal | 9G |
| 2 | Multifunction steering wheel button group, signal | 3C |
| 2 | Multifunction steering wheel button group, signal | 3J |
| 3 | Speaker, actuation | 19D |
| 4 | Audio/COMAND controller, request | 8D |
| 5 | Audio/COMAND display, message | 11C |
| 7 | DAB band III, signal | 19K |
| 7 | DAB band III, signal | 21K |
| 8 | Audio, signal | 19E |
| 8 | Audio, signal | 9C |
| 8 | Audio, signal | 16C |
| 8 | Audio, signal | 12A |
| 9 | Voice input, signal | 6D |
| A1 | Instrument cluster | 8J |
| A2 | Radio | 8E |
| A2/19 | FM 2 and DAB antenna amplifier | 18K |
| A2/32 | Rear window antenna | 22L |
| A40/3 | COMAND control unit | 13E |
| A40/8 | Audio/COMAND display | 10A |
| A40/9 | Audio/COMAND control panel | 7A |
| A67b1 | Hands-free system microphone | 5A |
| A8/7 | Remote control | 12K |
| CAN A | Telematics CAN | 7C |
| CAN A | Telematics CAN | 10D |
| CAN B | Interior CAN | 8H |
| CAN E1 | Chassis CAN 1 | 3H |
| CAN E2 | Chassis CAN 2 | 5K |
| Code 510 | Audio 20 with CD changer | 6E |
| Code 512 | COMAND APS with DVD changer | 3A |
| Code 512 | COMAND APS with DVD changer | 11E |
| Code 527 | COMAND APS (with navigation) | 3A |
| Code 527 | COMAND APS (with navigation) | 11E |
| Code 810 | Sound system | 18B |
| Code 811 | Extended sound system | 18B |
| Code 867 | SPLITVIEW | 10J |
| Code 867 | SPLITVIEW | 12A |
| Code 867 | SPLITVIEW | 15A |
| H8/3 | Radio frequency headphones | 16A |
| LIN E1 | Steering LIN | 3D |
| LVDS | Low voltage differential signal | 12D |
| MOST | Media Oriented System Transport | 15J |
| MOST | Media Oriented System Transport | 19F |
| N10/1 | Front SAM control unit with fuse and relay module | 3J |
| N135 | Steering wheel electronics | 3C |
| N40/3 | Sound system amplifier control unit | 19B |
| N80 | Steering column module control unit | 3E |
| N87/3 | Digital Audio Broadcasting control unit | 19H |
| S110 | Left multifunction steering wheel button group | 1A |
| S111 | Right multifunction steering wheel button group | 2A |
| X39/6 | Headphones electrical connector (cabled) | 13B |
