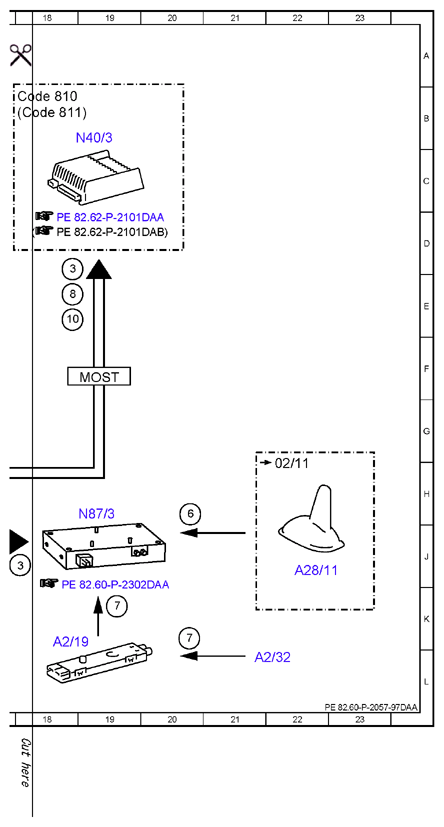

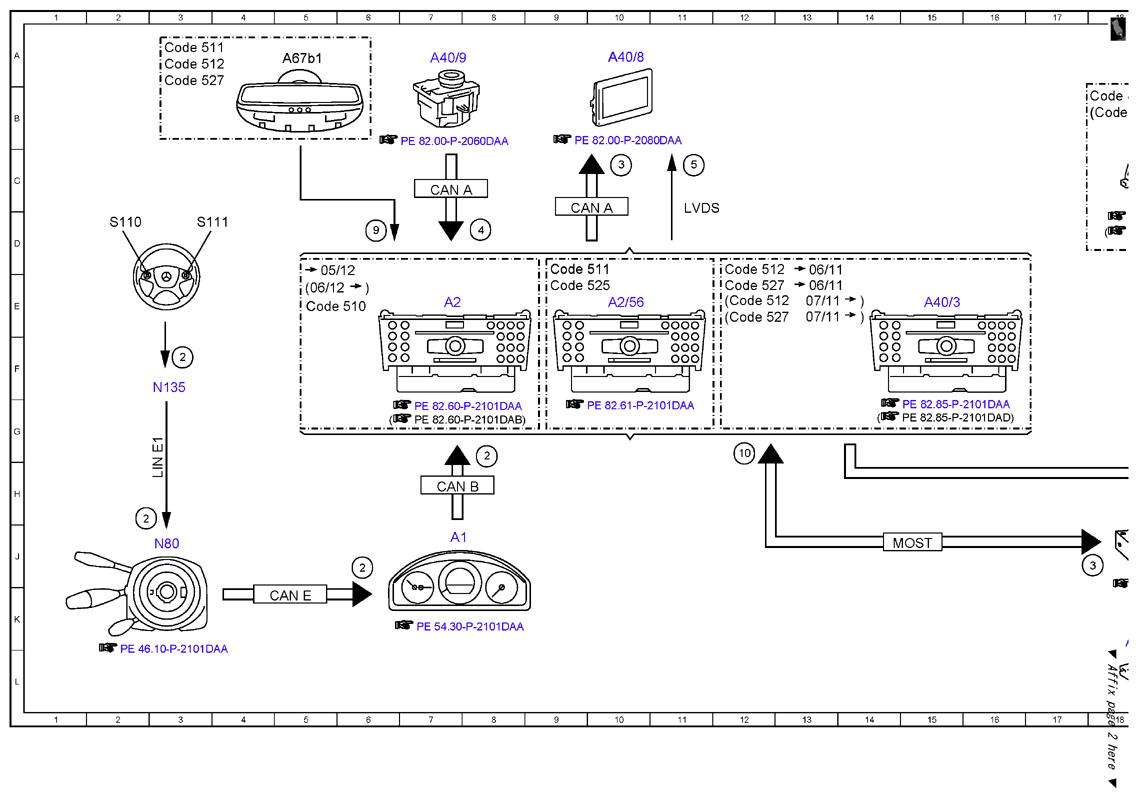

Electrical function diagram for Digital Audio Broadcasting, function - PE82.60-P-2057-97DAA
MODEL 212 up to model year 2014 with CODE 537 (Digital radio)
| Code: | Designation: | Position: |
|---|---|---|
| 10 | DAB, communication | 12G |
| 10 | DAB, communication | 18E |
| 2 | Multifunction steering wheel button group, signal | 2H |
| 2 | Multifunction steering wheel button group, signal | 6J |
| 2 | Multifunction steering wheel button group, signal | 8G |
| 2 | Multifunction steering wheel button group, signal | 3F |
| 3 | Speaker, actuation | 18J |
| 4 | Audio/COMAND controller, request | 8D |
| 5 | Audio/COMAND display, message | 11C |
| 6 | DAB L-band, signal | 20H |
| 7 | DAB band III, signal | 19K |
| 7 | DAB band III, signal | 20K |
| 8 | Audio, signal | 18E |
| 9 | Voice input, signal | 6D |
| A1 | Instrument cluster | 7J |
| A2 | Radio | 7E |
| A2/19 | FM 2 and DAB antenna amplifier | 18K |
| A2/32 | Rear window antenna | 21L |
| A2/56 | Radio with auto pilot system | 10E |
| A28/11 | Multifunction antenna | 22J |
| A40/3 | COMAND control unit | 15E |
| A40/8 | Audio/COMAND display | 10A |
| A40/9 | Audio/COMAND control panel | 7A |
| A67b1 | Hands-free system microphone | 5A |
| CAN A | Telematics CAN | 7C |
| CAN A | Telematics CAN | 9D |
| CAN B | Interior CAN | 7H |
| CAN E | Chassis CAN | 5K |
| Code 510 | Audio 20 with CD changer | 5E |
| Code 511 | Audio 50 APS incl. DVD changer | 3A |
| Code 511 | Audio 50 APS incl. DVD changer | 9D |
| Code 512 | COMAND APS with DVD changer | 12D |
| Code 512 | COMAND APS with DVD changer | 3A |
| Code 512 | COMAND APS with DVD changer | 12E |
| Code 525 | Audio 50 APS radio (CD) | 9E |
| Code 527 | COMAND APS (with navigation) | 12E |
| Code 527 | COMAND APS (with navigation) | 3A |
| Code 527 | COMAND APS (with navigation) | 12E |
| Code 810 | Sound system | 18B |
| Code 811 | Extended sound system | 18B |
| LIN E1 | Steering LIN | 3G |
| LVDS | Low voltage differential signal | 11D |
| MOST | Media Oriented System Transport | 15J |
| MOST | Media Oriented System Transport | 19F |
| N135 | Steering wheel electronics | 3F |
| N40/3 | Sound system amplifier control unit | 19B |
| N80 | Steering column module control unit | 3J |
| N87/3 | Digital Audio Broadcasting control unit | 19H |
| S110 | Left multifunction steering wheel button group | 2D |
| S111 | Right multifunction steering wheel button group | 3D |
