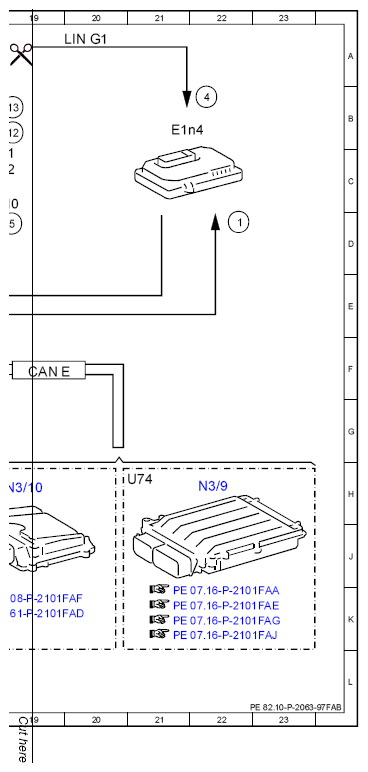

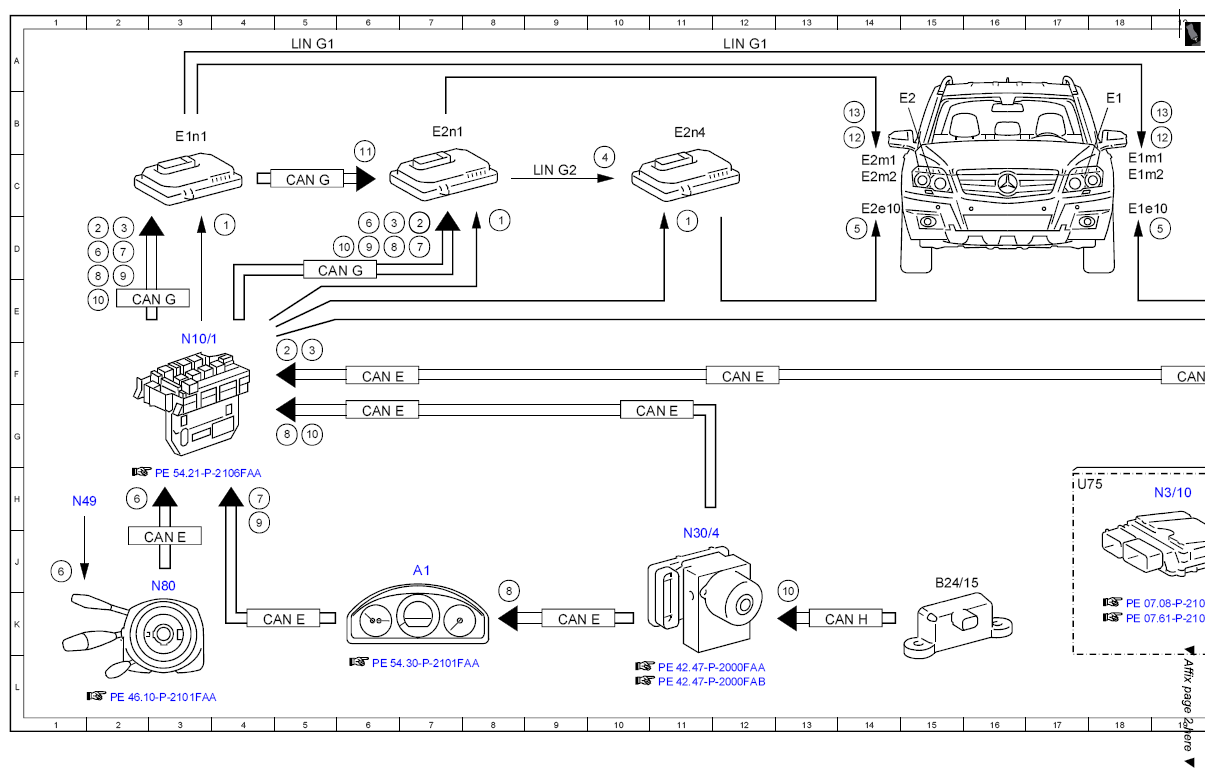

Electrical function schematic, additional functions, driving lights actuation - PE82.10-P-2063-97FAB
WARNING: This page is about a different car, the 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Low beams, request | 4D |
| 1 | Low beams, request | 8D |
| 1 | Low beams, request | 11D |
| 1 | Low beams, request | 22D |
| 10 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 5G |
| 10 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 13K |
| 10 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 2E |
| 10 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 6D |
| 11 | Synchronization, signal | 6C |
| 12 | Active curve illumination actuator motor, actuation | 14B |
| 12 | Active curve illumination actuator motor, actuation | 19B |
| 13 | Headlamp range adjustment actuator motor, actuation | 14B |
| 13 | Headlamp range adjustment actuator motor, actuation | 19B |
| 2 | Engine running, signal | 2D |
| 2 | Engine running, signal | 5F |
| 2 | Engine running, signal | 7D |
| 3 | Drivetrain operational, signal | 2D |
| 3 | Drivetrain operational, signal | 5F |
| 3 | Drivetrain operational, signal | 6D |
| 4 | Enable, signal | 10C |
| 4 | Enable, signal | 22B |
| 5 | Xenon bulb with integrated ignition module, actuation | 14D |
| 5 | Xenon bulb with integrated ignition module, actuation | 19D |
| 6 | Steering angle sensor, signal | 2H |
| 6 | Steering angle sensor, signal | 1J |
| 6 | Steering angle sensor, signal | 2D |
| 6 | Steering angle sensor, signal | 6D |
| 7 | Intelligent Light System, status | 4H |
| 7 | Intelligent Light System, status | 2D |
| 7 | Intelligent Light System, status | 7D |
| 8 | Wheel speed, signal | 5G |
| 8 | Wheel speed, signal | 2E |
| 8 | Wheel speed, signal | 8K |
| 8 | Wheel speed, signal | 6D |
| 9 | Vehicle speed, signal | 2E |
| 9 | Vehicle speed, signal | 4H |
| 9 | Vehicle speed, signal | 6D |
| A1 | Instrument cluster | 7J |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 15J |
| CAN E | Chassis CAN | 12F |
| CAN E | Chassis CAN | 6F |
| CAN E | Chassis CAN | 5K |
| CAN E | Chassis CAN | 3J |
| CAN E | Chassis CAN | 6G |
| CAN E | Chassis CAN | 10G |
| CAN E | Chassis CAN | 19F |
| CAN E | Chassis CAN | 9K |
| CAN G | Front end CAN | 5C |
| CAN G | Front end CAN | 2E |
| CAN G | Front end CAN | 5D |
| CAN H | Vehicle dynamics CAN | 13K |
| E1 | Left front lamp unit | 18B |
| E1e10 | Left xenon bulb with integrated ignition module | 18C |
| E1m1 | Left headlamp range adjustment actuator motor | 18C |
| E1m2 | Left active curve illumination actuator motor | 18C |
| E1n1 | Left xenon lamp control unit | 3B |
| E1n4 | Left xenon light power supply module | 21B |
| E2 | Right front lamp unit | 14B |
| E2e10 | Right xenon bulb with integrated ignition module | 14C |
| E2m1 | Right headlamp range adjustment actuator motor | 14C |
| E2m2 | Right active curve illumination actuator motor | 14C |
| E2n1 | Right xenon light control unit | 7B |
| E2n4 | Right xenon light power supply module | 11B |
| LIN G1 | Left headlamp LIN | 12A |
| LIN G1 | Left headlamp LIN | 5A |
| LIN G1 | Left headlamp LIN | 20A |
| LIN G2 | Right headlamp LIN | 9C |
| N10/1 | Front SAM control unit with fuse and relay module | 3F |
| N3/10 | ME-SFI [ME] control unit | 19H |
| N3/9 | CDI control unit | 22H |
| N30/4 | Electronic Stability Program control unit | 11J |
| N49 | Steering angle sensor | 1H |
| N80 | Steering column module control unit | 3J |
| U74 | Valid for diesel engines | 20H |
| U75 | Valid for gasoline engines | 17H |
