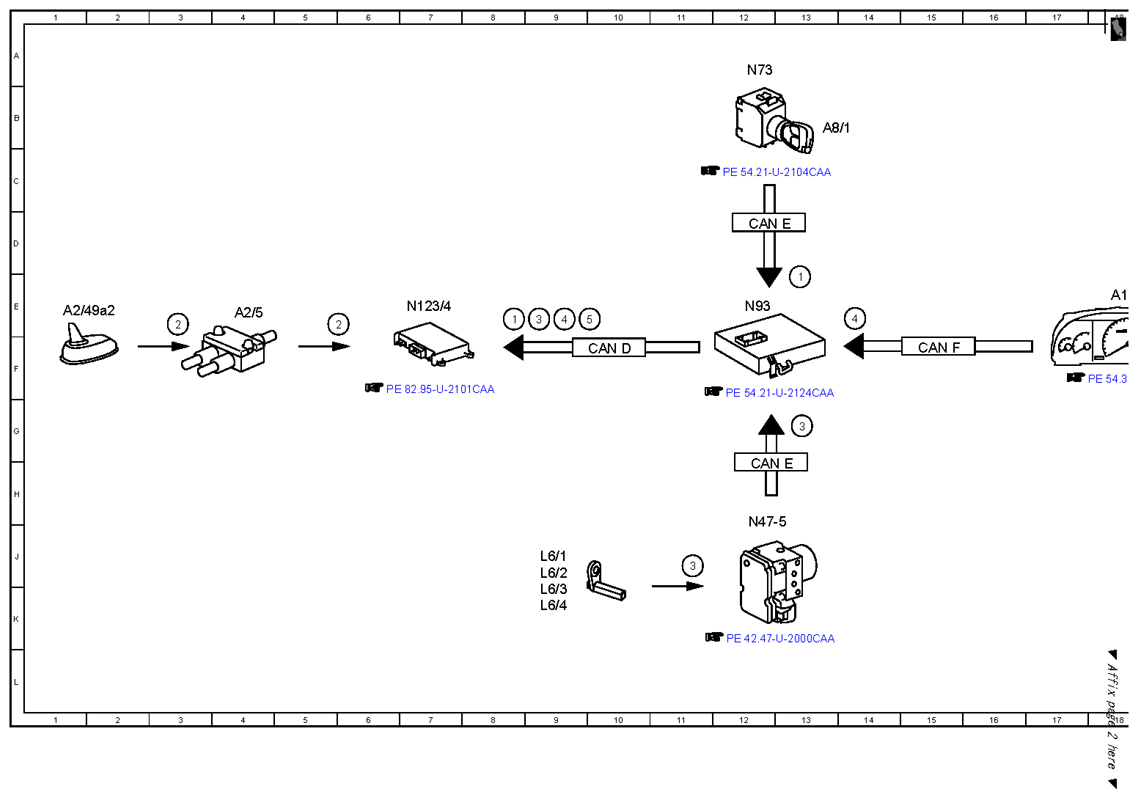

| 1 |
Circuit 15R/circuit 15, status ON |
8E |
| 1 |
Circuit 15R/circuit 15, status ON |
13E |
| 2 |
GPS, signal |
3E |
| 2 |
GPS, signal |
5E |
| 3 |
Wheel speed, signal |
9E |
| 3 |
Wheel speed, signal |
13G |
| 3 |
Wheel speed, signal |
11J |
| 4 |
Travel distance, signal |
14E |
| 4 |
Travel distance, signal |
9E |
| 5 |
Direction of travel, signal |
10E |
| A1 |
Instrument cluster |
18E |
| A2/49a2 |
GPS antenna |
1E |
| A2/5 |
Antenna splitter |
4E |
| A8/1 |
Transmitter key |
13B |
| CAN D |
Diagnostic CAN |
10F |
| CAN E |
Chassis CAN |
12D |
| CAN E |
Chassis CAN |
12H |
| CAN F |
Central CAN |
15F |
| L6/1 |
Left front rpm sensor |
9J |
| L6/2 |
Right front rpm sensor |
9J |
| L6/3 |
Left rear rpm sensor |
9K |
| L6/4 |
right rear rpm sensor |
9K |
| N123/4 |
Emergency call system control unit |
7E |
| N47-5 |
ESP control unit |
12J |
| N73 |
EIS [EZS] control unit |
12A |
| N93 |
Central gateway control unit |
12E |
