| 1 |
Multifunction steering wheel button group, signal |
2J |
| 1 |
Multifunction steering wheel button group, signal |
6K |
| 1 |
Multifunction steering wheel button group, signal |
8G |
| 1 |
Multifunction steering wheel button group, signal |
18L |
| 1 |
Multifunction steering wheel button group, signal |
17J |
| 1 |
Multifunction steering wheel button group, signal |
15E |
| 2 |
Switch-on request, signal |
10D |
| 2 |
Switch-on request, signal |
15F |
| 3 |
Wake-up, signal |
10H |
| 4 |
Video, signal |
9H |
| 5 |
Front central operating unit, signal |
8F |
| 6 |
Audio/COMAND display, signal |
11D |
| 7 |
Audio, signal |
12H |
| 7 |
Audio, signal |
18K |
| 7 |
Audio, signal |
15F |
| 8 |
Speaker, actuation |
17D |

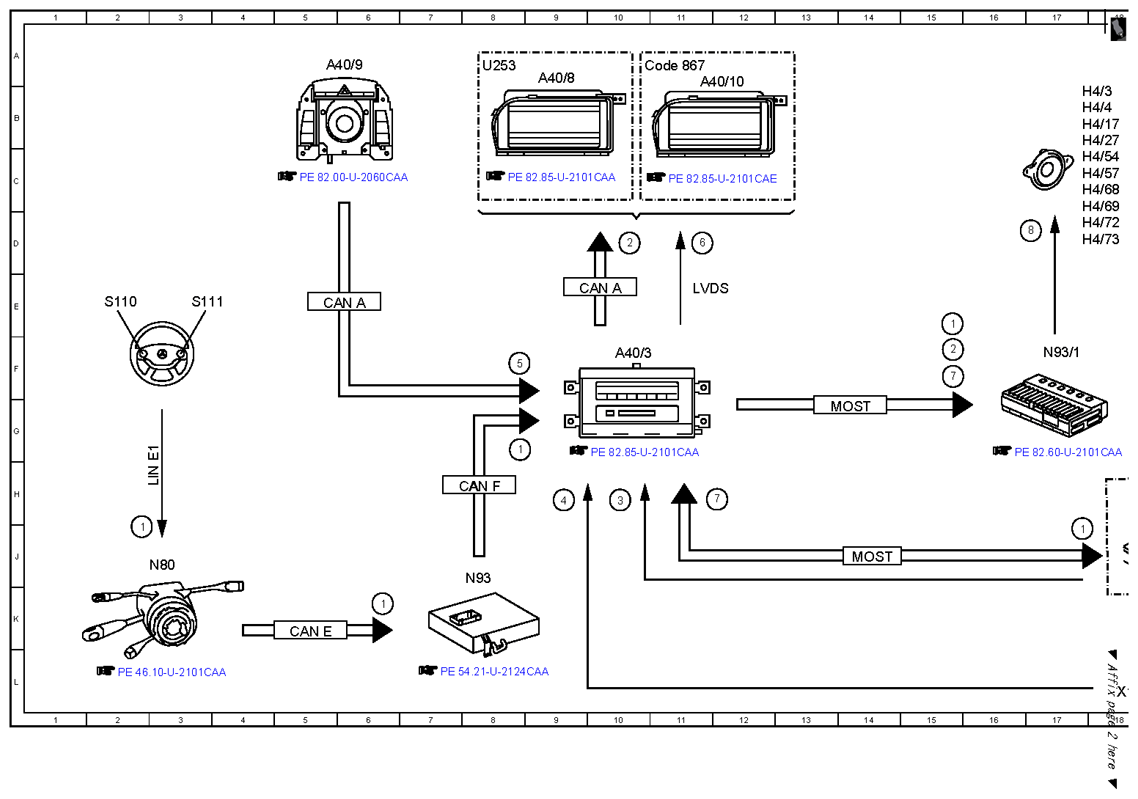

| A40/10 |
SPLITVIEW display |
11A |
| A40/3 |
COMAND control unit |
10F |
| A40/8 |
COMAND display |
9A |
| A40/9 |
Front central operating unit |
5A |
| CAN A |
Telematics CAN |
10E |
| CAN A |
Telematics CAN |
5E |
| CAN E |
Chassis CAN |
5K |
| CAN F |
Central CAN |
8H |
| Code 867 |
SPLITVIEW |
10A |
| H4/17 |
Bass module speaker |
17B |
| H4/27 |
Center cockpit speaker (centerfill) |
17B |
| H4/3 |
Left door rear speaker |
17B |
| H4/4 |
Right door rear speaker |
17B |
| H4/54 |
Left rear surround speaker |
17C |
| H4/57 |
Right rear surround speaker |
17C |
| H4/68 |
Left door Sound tweeter |
17C |
| H4/69 |
Right door Sound tweeter |
17C |
| H4/72 |
Left door Sound woofer and midrange speaker group |
17D |
| H4/73 |
Right door Sound woofer and midrange speaker group |
17D |
| LIN E1 |
Steering LIN |
3H |
| LVDS |
Low voltage differential signal |
11E |
| MOST |
Media Oriented System Transport |
14J |
| MOST |
Media Oriented System Transport |
14G |

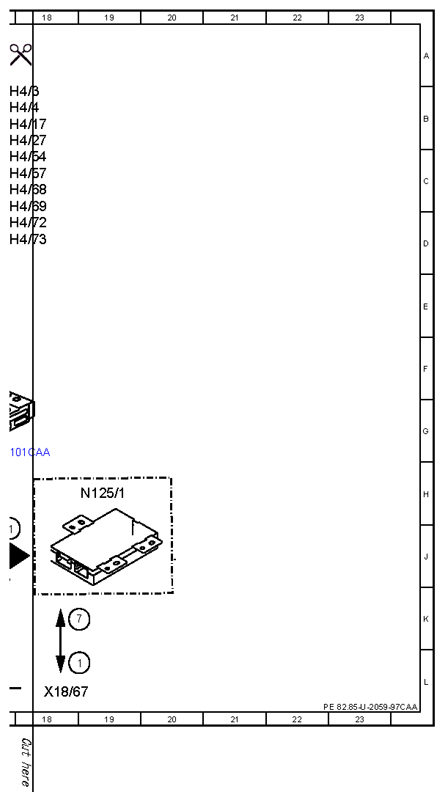

| N125/1 |
Media interface control unit |
19H |
| N80 |
Steering column module |
3J |
| N93 |
Central gateway control unit |
8J |
| N93/1 |
Audio tuner control unit |
17F |
| S110 |
Left multifunction steering wheel button group |
2E |
| S111 |
Right multifunction steering wheel button group |
3E |
| U253 |
Not valid for SPLITVIEW display |
8A |
| X18/67 |
Media interface connector 1 |
18L |
