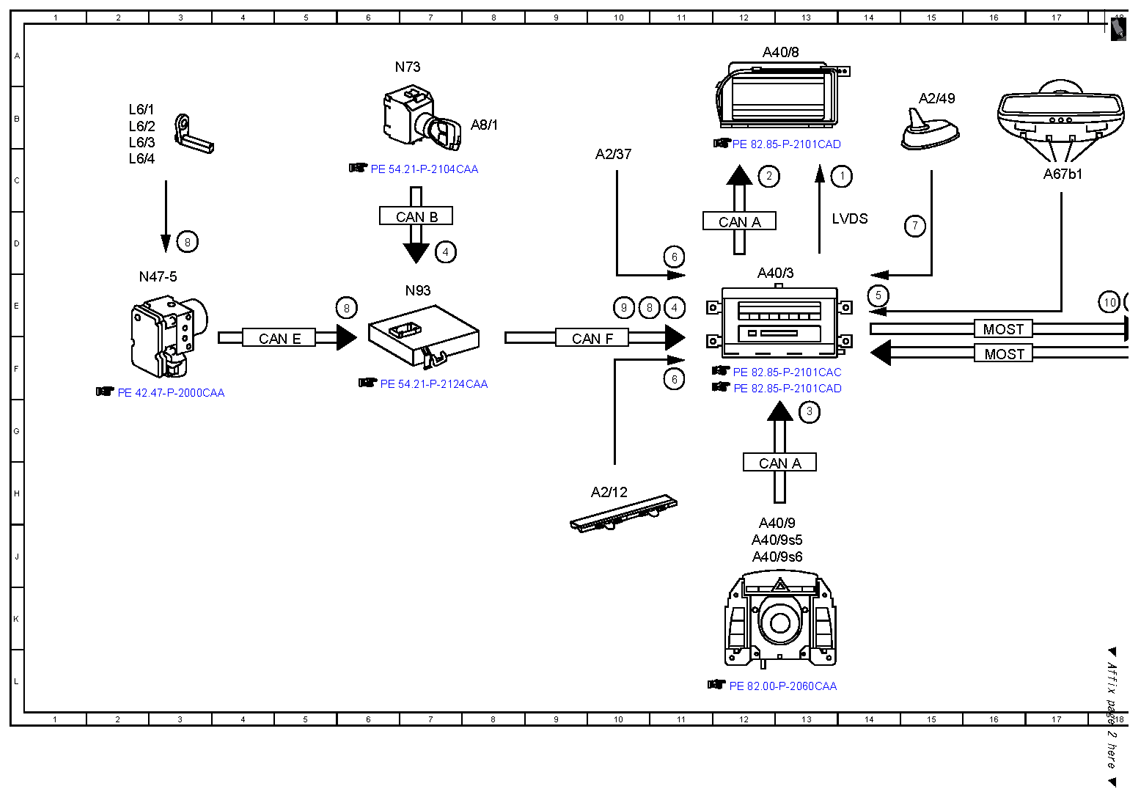

Electrical function diagram for position finding and navigation (COMAND), function - PE82.85-P-2062-97CAB
MODEL 216 with CODE (529) HIGH Class Japan as of model year 09/YoM 08
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Audio/COMAND display, signal | 14C |
| 10 | Speaker, actuation | 18E |
| 10 | Speaker, actuation | 20G |
| 2 | Switch-on request, signal | 12C |
| 3 | 13G | |
| 4 | Circuit 15R/circuit 15, status ON | 7D |
| 4 | Circuit 15R/circuit 15, status ON | 11E |
| 5 | Microphone, signal | 14E |
| 5 | Microphone, signal | 18E |
| 6 | VICS, signal | 11D |
| 6 | VICS, signal | 11F |
| 7 | GPS, signal | 15D |
| 8 | Wheel speed, signal | 3D |
| 8 | Wheel speed, signal | 6E |
| 8 | Wheel speed, signal | 11E |
| 9 | Wheel rotation direction, signal | 10E |
| A2/12 | Rear window antenna amplifier module | 10H |
| A2/37 | VICS control unit | 10C |
| A2/49 | Telephone and GPS antenna | 15B |
| A40/3 | COMAND control unit | 13D |
| A40/8 | COMAND display | 13A |
| A40/9 | Front central operating unit | 12H |
| A40/9s5 | Telephone/navigation quick select button | 12H |
| A40/9s6 | Button "ON" | 12J |
| A67b1 | Hands-free system microphone group | 17C |
| A8/1 | Transmitter key | 8B |
| CAN A | Telematics CAN | 12C |
| CAN A | Telematics CAN | 12G |
| CAN B | Interior CAN | 7C |
| CAN E | Chassis CAN | 5E |
| CAN F | Central CAN | 10E |
| H4/17 | Bass module speaker | 20H |
| H4/27 | Center cockpit speaker (centerfill) | 20J |
| H4/3 | Left door rear speaker | 20H |
| H4/4 | Right door rear speaker | 20H |
| H4/54 | Left rear surround speaker | 20J |
| H4/57 | Right rear surround speaker | 20J |
| H4/68 | Left door Sound tweeter | 20J |
| H4/69 | Right door Sound tweeter | 20K |
| H4/72 | Left door Sound woofer and midrange speaker group | 20K |
| H4/73 | Right door Sound woofer and midrange speaker group | 20K |
| L6/1 | Left front rpm sensor | 2B |
| L6/2 | Right front rpm sensor | 2B |
| L6/3 | Left rear rpm sensor | 2B |
| L6/4 | right rear rpm sensor | 2C |
| LVDS | Low voltage differential signal | 14D |
| MOST | Media Oriented System Transport | 16E |
| MOST | Media Oriented System Transport | 16E |
| N47-5 | ESP control unit | 3D |
| N73 | EIS [EZS] control unit | 7A |
| N93 | Central gateway control unit | 7E |

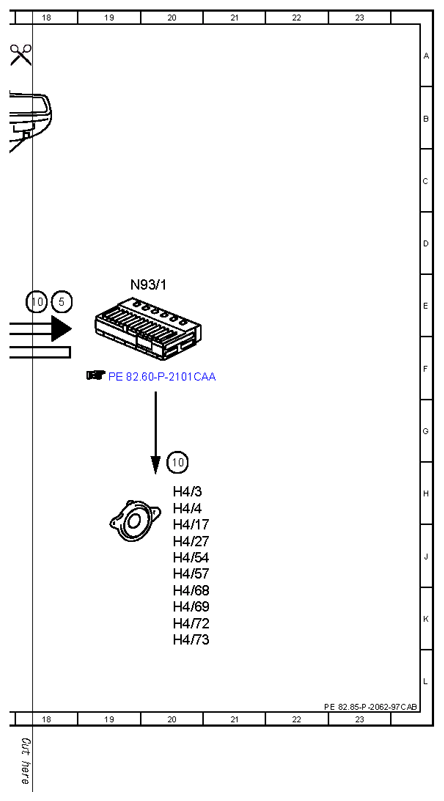

| N93/1 | Audio tuner control unit | 20E |
