Location and assignment of line and plug connectors - GF00.19-P-1000FAA
Model 204

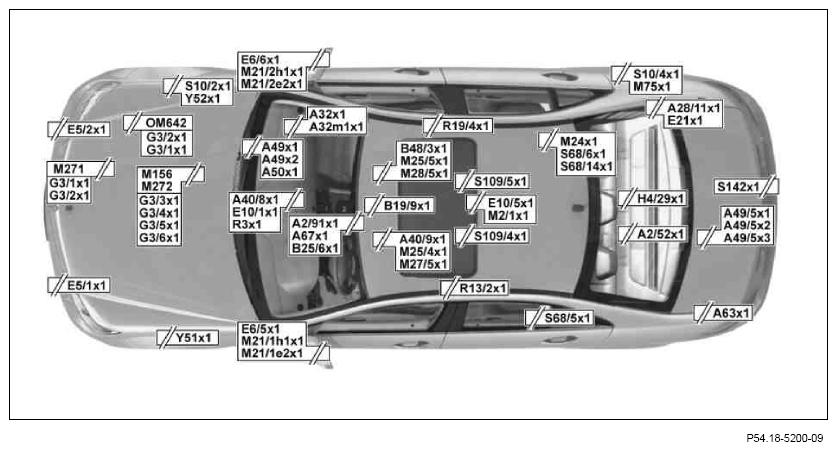

| A2/52x1 | Emergency call system antenna electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.95-P-2101FAA | ||
| A2/91x1 | Bluetooth antenna electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.60-P-2101FAA | ||
| A2/91x1 | Bluetooth antenna electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.61-P-2101FAA | ||
| A2/91x1 | Bluetooth antenna electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.85-P-2101FAA | ||
| A2/91x1 | Bluetooth antenna electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.85-P-2101FAC | ||
| A28/11x1 | Multifunction antenna electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.60-P-2301FAA | ||
| A28/11x1 | Multifunction antenna electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.60-P-2302FAA | ||
| A28/11x1 | Multifunction antenna electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.60-P-2303FAA | ||
| A28/11x1 | Multifunction antenna electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.61-P-2101FAA | ||
| A28/11x1 | Multifunction antenna electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.85-P-2101FAA | ||
| A28/11x1 | Multifunction antenna electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.85-P-2101FAC | ||
| A28/11x1 | Multifunction antenna electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.95-P-2101FAA | ||
| A32m1x1 | Blower motor electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE83.40-P-2101FAA | ||
| A32m1x1 | Blower motor electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE83.40-P-2101FAC | ||
| A32x1 | Air conditioner housing electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE54.15-P-2502FAA | ||
| A32x1 | Air conditioner housing electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE83.40-P-2101FAA | ||
| A32x1 | Air conditioner housing electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE83.40-P-2101FAC | ||
| A34/7x1 | Bluetooth® module electrical connector 1 | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.60-P-2101FAA | ||
| A34/7x1 | Bluetooth® module electrical connector 1 | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.60-P-2101FAB | ||
| A34/7x1 | Bluetooth® module electrical connector 1 | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.61-P-2101FAA | ||
| A34/7x1 | Bluetooth® module electrical connector 1 | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.85-P-2101FAA | ||
| A34/7x1 | Bluetooth® module electrical connector 1 | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.85-P-2101FAD | ||
| A40/8x1 | Audio/COMAND display electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE82.00-P-2080FAA | ||
| A40/9x1 | Audio/COMAND control panel electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.00-P-2060FAA | ||
| A49/5x1 | Radio data transmission keyboard electrical connector 1 | Location | GF00.19-P-1000-06FAA |
| Assignment | PE54.21-P-2105FAA | ||
| A49/5x2 | Antenna electrical connector, trunk | Location | GF00.19-P-1000-06FAA |
| Assignment | PE54.21-P-2105FAA | ||
| A49/5x3 | Radio data transmission keyboard electrical connector 2 | Location | GF00.19-P-1000-06FAA |
| Assignment | PE54.21-P-2105FAA | ||
| A49x1 | Antenna electrical connector, glove compartment | Location | GF00.19-P-1000-03FAA |
| Assignment | PE54.21-P-2105FAA | ||
| A49x2 | Two-way radio electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE54.21-P-2105FAA | ||
| A50x1 | Taximeter electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE54.21-P-2105FAA | ||
| A63x1 | Trailer hitch lock electrical connector | Location | GF00.19-P-1000-06FAA |
| Assignment | PE31.19-P-2101FAA | ||
| A67x1 | Inside rearview mirror unit electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.21-P-2107FAA | ||
| A67x1 | Inside rearview mirror unit electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.21-P-2107FAB | ||
| A103/1x2 | AdBlue® tank module fill level sensor electrical connector | Location | GF00.19-P-1000-07FAA |
| Assignment | PE14.40-P-2101FAA | ||
| A103/1x3 | AdBlue® tank module temperature sensor and heating element electrical connector | Location | GF00.19-P-1000-07FAA |
| Assignment | PE14.40-P-2101FAA | ||
| A103/1x4 | AdBlue® tank module pressure line heating element electrical connector 1 | Location | GF00.19-P-1000-07FAA |
| Assignment | PE14.40-P-2101FAA | ||
| A103/1x5 | AdBlue® tank module pressure line heating element electrical connector 2 | Location | GF00.19-P-1000-07FAA |
| Assignment | PE14.40-P-2101FAA | ||
| B19/9x1 | Electrical connector for temperature sensor upstream of diesel particulate filter | Location | GF00.19-P-1000-12FAA |
| Assignment | PE54.18-P-2300FAB | ||
| B25/6x1 | Sound system microphone electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.62-P-2101FAA | ||
| B48/3x1 | Belt tension sensor electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE91.60-P-2102FAA | ||
| B84/3x1 | Backup camera electrical connector | Location | GF00.19-P-1000-07FAA |
| Assignment | PE54.65-P-2102FAA | ||
| B84/3x1 | Backup camera electrical connector | Location | GF00.19-P-1000-07FAA |
| Assignment | PE54.65-P-2102FAB | ||
| B86/1x1 | Left tailgate control obstruction sensor strip electrical connector | Location | GF00.19-P-1000-20FAA |
| Assignment | PE72.30-P-2101FAA | ||
| B86/2x1 | Right tailgate control obstruction sensor strip electrical connector | Location | GF00.19-P-1000-20FAA |
| Assignment | PE72.30-P-2101FAA | ||
| C3/2x1 | Rear window interference suppression capacitor 2 electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.21-P-2108FAG | ||
| E5/1x1 | Left front fog lamp electrical connector | Location | GF00.19-P-1000-38FAA |
| Assignment | PE54.21-P-2106FAB | ||
| E5/2x1 | Right front fog lamp electrical connector | Location | GF00.19-P-1000-38FAA |
| Assignment | PE54.21-P-2106FAB | ||
| E6/5x1 | Left outside mirror turn signal lamp electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE72.29-P-2101FAA | ||
| E6/6x1 | Right outside mirror turn signal lamp electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE72.29-P-2102FAA | ||
| E10/1x1 | Center vent symbol illumination electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE83.40-P-2101FAA | ||
| E10/1x1 | Center vent symbol illumination electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE83.40-P-2101FAB | ||
| E10/5x1 | Rear vent symbol illumination electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE83.40-P-2101FAA | ||
| E10/5x1 | Rear vent symbol illumination electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE83.40-P-2101FAB | ||
| E21x1 | Center brake lamp electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.21-P-2108FAD | ||
| E43/7x1 | Driver-side instrument panel ambiance illumination electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE54.21-P-2106FAD | ||
| E43/8x1 | Passenger-side instrument panel ambiance illumination electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE54.21-P-2106FAD | ||
| G3/1x1 | Electrical connector for oxygen sensor downstream of catalytic converter | Location for OM642.9 | GF00.19-P-1000-02FAA |
| Assignment | PE07.16-P-2101FAB | ||
| G3/1x1 | Electrical connector for oxygen sensor downstream of catalytic converter | Location for M271 | GF00.19-P-1000-02FAA |
| Assignment | PE07.61-P-2101FAA | ||
| G3/1x1 | Electrical connector for oxygen sensor downstream of catalytic converter | Location for M271.68 | GF00.19-P-1000-02FAA |
| Assignment | PE07.08-P-2101FAC | ||
| G3/2x1 | Electrical connector for oxygen sensor upstream of catalytic converter | Location for OM642.9 | GF00.19-P-1000-02FAA |
| Assignment | PE07.16-P-2101FAB | ||
| G3/2x1 | Electrical connector for oxygen sensor upstream of catalytic converter | Location for OM642.8 | GF00.19-P-1000-02FAA |
| Assignment | PE07.16-P-2101FAD | ||
| G3/2x1 | Electrical connector for oxygen sensor upstream of catalytic converter | Location for M271 | GF00.19-P-1000-02FAA |
| Assignment | PE07.61-P-2101FAA | ||
| G3/2x1 | Electrical connector for oxygen sensor upstream of catalytic converter | Location for M271.68 | GF00.19-P-1000-02FAA |
| Assignment | PE07.08-P-2101FAC | ||
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | Location for M156 | GF00.19-P-1000-01FAA |
| Assignment | PE07.61-P-2101FAE | ||
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | Location for M272 | GF00.19-P-1000-01FAA |
| Assignment | PE07.61-P-2101FAC | ||
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | Location for M272.982 | GF00.19-P-1000-01FAA |
| Assignment | PE07.08-P-2101FAA | ||
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | Location for M276 | GF00.19-P-1000-01FAA |
| Assignment | PE07.08-P-2101FAE | ||
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | Location for M156 | GF00.19-P-1000-02FAA |
| Assignment | PE07.61-P-2101FAE | ||
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | Location for M272 | GF00.19-P-1000-02FAA |
| Assignment | PE07.61-P-2101FAC | ||
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | Location for M272.982 | GF00.19-P-1000-02FAA |
| Assignment | PE07.08-P-2101FAA | ||
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | Location for M276 | GF00.19-P-1000-02FAA |
| Assignment | PE07.08-P-2101FAE | ||
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | Location for M156 | GF00.19-P-1000-01FAA |
| Assignment | PE07.61-P-2101FAE | ||
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | Location for M272 | GF00.19-P-1000-01FAA |
| Assignment | PE07.61-P-2101FAC | ||
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | Location for M272.982 | GF00.19-P-1000-01FAA |
| Assignment | PE07.08-P-2101FAA | ||
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | Location for M276 | GF00.19-P-1000-01FAA |
| Assignment | PE07.08-P-2101FAE | ||
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | Location for M156 | GF00.19-P-1000-02FAA |
| Assignment | PE07.61-P-2101FAE | ||
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | Location for M272 | GF00.19-P-1000-02FAA |
| Assignment | PE07.61-P-2101FAC | ||
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | Location for M272.982 | GF00.19-P-1000-02FAA |
| Assignment | PE07.08-P-2101FAA | ||
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | Location for M276 | GF00.19-P-1000-02FAA |
| Assignment | PE07.08-P-2101FAE | ||
| H4/29x1 | Bass speaker electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.62-P-2101FAA | ||
| H4/38x1 | Rear bass speaker electrical connector | Location | GF00.19-P-1000-07FAA |
| Assignment | PE82.62-P-2101FAA | ||

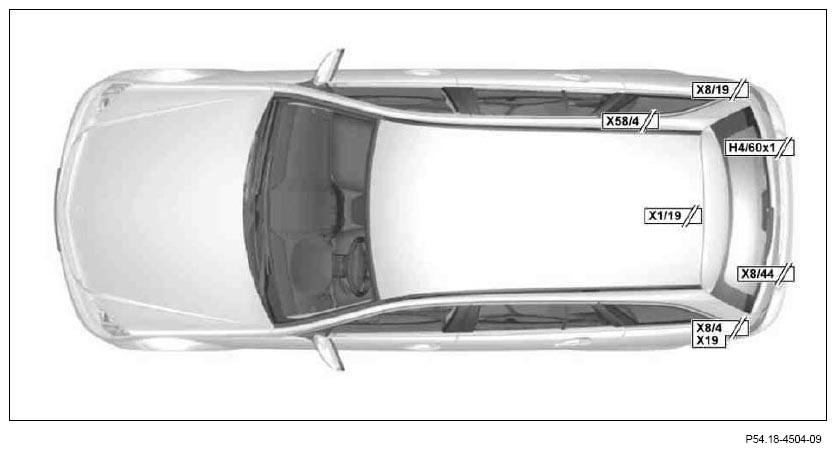

| H4/60x1 | Tailgate control warning buzzer electrical connector | Location | GF00.19-P-1000-20FAA |
| Assignment | PE72.30-P-2101FAA | ||
| M2/1x1 | Rear blower motor electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE83.40-P-2101FAA | ||
| M21/1e2x1 | Left Blind Spot Assist warning lamp electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE72.29-P-2101FAA | ||
| M21/1h1x1 | Mirror dimming electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE72.29-P-2101FAA | ||
| M21/2e2x1 | Right Blind Spot Assist warning lamp electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE72.29-P-2102FAA | ||
| M21/2h1x1 | Mirror dimming electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE72.29-P-2102FAA | ||
| M24x1 | Rear window roller sun blind motor electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.21-P-2108FAG | ||
| M25/4x1 | Driver seat lumbar support pneumatic pump electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE91.29-P-2109FAA | ||
| M25/5x1 | Front passenger seat lumbar support pneumatic pump electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE91.29-P-2109FAA | ||
| M27/5x1 | Seat backrest inclination adjustment motor electrical connector, driver seat | Location | GF00.19-P-1000-04FAA |
| Assignment | PE91.29-P-2003FAA | ||
| M27/5x1 | Seat backrest inclination adjustment motor electrical connector, driver seat | Location | GF00.19-P-1000-04FAA |
| Assignment | PE91.29-P-2004FAA | ||
| M27/5x1 | Seat backrest inclination adjustment motor electrical connector, driver seat | Location | GF00.19-P-1000-04FAA |
| Assignment | PE91.29-P-2105FAA | ||
| M28/5x1 | Seat backrest inclination adjustment motor electrical connector, front passenger seat | Location | GF00.19-P-1000-05FAA |
| Assignment | PE91.29-P-2003FAA | ||
| M28/5x1 | Seat backrest inclination adjustment motor electrical connector, front passenger seat | Location | GF00.19-P-1000-05FAA |
| Assignment | PE91.29-P-2004FAA | ||
| M28/5x1 | Seat backrest inclination adjustment motor electrical connector, front passenger seat | Location | GF00.19-P-1000-05FAA |
| Assignment | PE91.29-P-2105FAA | ||
| R3x1 | Front cigarette lighter with ashtray illumination electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE54.21-P-2108FAF | ||
| R13/2x1 | Left front backrest heater pad electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE91.30-P-2102FAA | ||
| R13/4x1 | Right front backrest heater pad electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE91.30-P-2102FAA | ||
| S10/2x1 | Right front brake wear sensor electrical connector | Location | GF00.19-P-1000-02FAA |
| Assignment | PE54.21-P-2106FAH | ||
| S10/4x1 | Right rear brake wear sensor electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.21-P-2106FAH | ||
| S68/14x1 | Center rear seat belt buckle switch electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE91.60-P-2105FAA | ||
| S68/5x1 | Left rear seat belt buckle switch electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE91.60-P-2105FAA | ||
| S68/6x1 | Right rear seat belt buckle switch electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE91.60-P-2105FAA | ||
| S142x1 | Trailer hitch lock switch electrical connector | Location | GF00.19-P-1000-20FAA |
| Assignment | PE31.19-P-2101FAA | ||

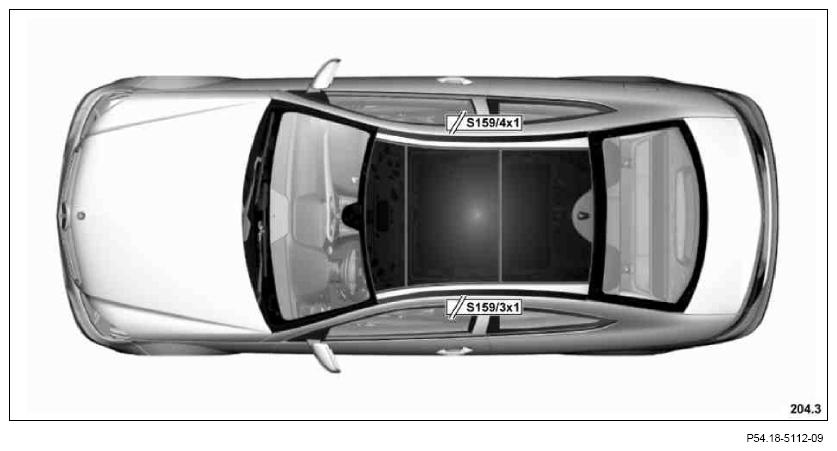

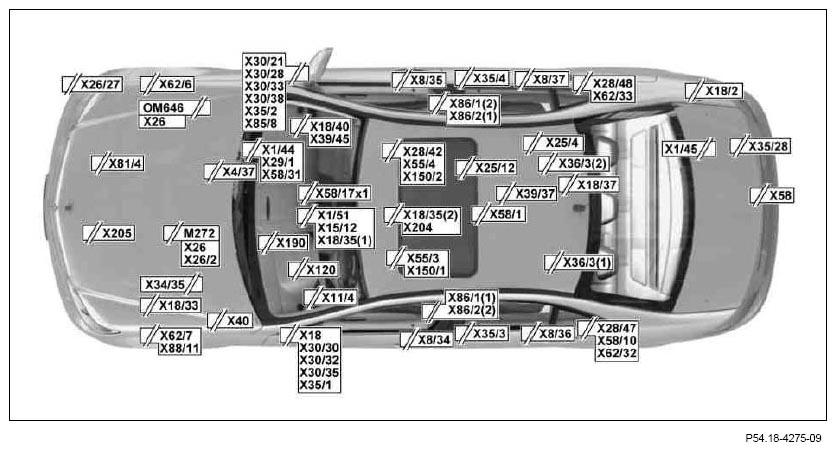

| S159/3x1 | EASY-ENTRY system limit switch electrical connector, driver seat | Location on model 204.3 | GF00.19-P-1000-04FAA |
| Assignment for partially electric seat adjustment | PE91.29-P-2003FAA | ||
| S159/3x1 | EASY-ENTRY system limit switch electrical connector, driver seat | Location on model 204.3 | GF00.19-P-1000-04FAA |
| Assignment for driver seat control unit | PE91.29-P-2104FAA | ||
| S159/4x1 | EASY-ENTRY system limit switch electrical connector, front passenger seat | Location on model 204.3 | GF00.19-P-1000-05FAA |
| Assignment for partially electric seat adjustment | PE91.29-P-2003FAA | ||
| S159/4x1 | EASY-ENTRY system limit switch electrical connector, front passenger seat | Location on model 204.3 | GF00.19-P-1000-05FAA |
| Assignment for front passenger seat control unit | PE91.29-P-2105FAA | ||
| X1/19 | AM/FM antenna amplifier electrical connector | Location | GF00.19-P-1000-07FAA |
| Assignment | PE82.60-P-2101FAA | ||
| X1/19 | AM/FM antenna amplifier electrical connector | Location | GF00.19-P-1000-06FAA |
| Assignment | PE82.61-P-2101FAA | ||
| X1/23 | TV antenna 1 electrical connection | Location | GF00.19-P-1000-07FAA |
| Assignment | PE82.60-P-2220FAA | ||
| X1/23 | TV antenna 1 electrical connection | Location | GF00.19-P-1000-07FAA |
| Assignment | PE82.60-P-2302FAA | ||
| X1/36 | Trunk KEYLESS GO antenna electrical connector | Location | GF00.19-P-1000-06FAA |
| Assignment | PE80.61-P-2101FAA | ||
| X1/44 | Taxi peripheral device electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE54.21-P-2105FAA | ||
| X1/45 | Two-way radio speaker electrical connector | Location | GF00.19-P-1000-07FAA |
| Assignment | PE54.21-P-2105FAA | ||
| X1/51 | Interior KEYLESS GO antenna electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE80.61-P-2101FAA | ||
| X4/37 | Terminal block (circuit 30) | Location for OM642.9 | GF00.19-P-1000-02FAA |
| Assignment | PE15.00-P-2101FAA | ||
| X4/37 | Terminal block (circuit 30) | Location for OM642.8 | GF00.19-P-1000-02FAA |
| Assignment | PE15.00-P-2101FAB | ||
| X8/4 | Electrical connector for liftgate, EASY-PACK | Location | GF00.19-P-1000-06FAA |
| Assignment | PE72.30-P-2101FAA | ||
| X8/4 (1) | Tailgate electrical connector | Location | GF00.19-P-1000-06FAA |
| Assignment | PE54.18-P-2300FAA | ||
| X8/19 | Tailgate electrical connector | Location | GF00.19-P-1000-07FAA |
| Assignment | PE54.18-P-2300FAA | ||
| X8/34 | Left front KEYLESS GO door handle electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE54.18-P-2300FAA | ||
| X8/35 | Right front KEYLESS GO door handle electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.18-P-2300FAA | ||
| X8/36 | Left rear KEYLESS GO door handle electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE54.18-P-2300FAA | ||
| X8/37 | Right rear KEYLESS GO door handle electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.18-P-2300FAA | ||
| X8/44 | Trunk lid closing assist motor electrical connector | Location | GF00.19-P-1000-20FAA |
| Assignment | PE54.21-P-2108FAD | ||
| X11/4 | Diagnostic connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE54.22-P-2000FAA | ||
| X15/12 | Vehicle interior/cockpit temperature sensor electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE83.40-P-2101FAA | ||
| X15/12 | Vehicle interior/cockpit temperature sensor electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE83.40-P-2101FAB | ||
| X18 | Vehicle interior and harness for taillamp electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE54.18-P-2300FAA | ||
| X18 (3) | Vehicle interior and harness for taillamp electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE54.21-P-2119FAA | ||
| X18/2 | Interior/roof electrical connector | Location | GF00.19-P-1000-07FAA |
| Assignment | PE54.18-P-2300FAA | ||
| X18/33 | Speed-sensitive power steering electrical connector | Location | GF00.19-P-1000-01FAA |
| Assignment | PE42.47-P-2000FAA | ||
| X18/35 (1) | Instrument panel and vehicle floor electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE83.40-P-2101FAA | ||
| X18/35 (1) | Instrument panel and vehicle floor electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE83.40-P-2101FAB | ||
| X18/35 (2) | Instrument panel and vehicle floor electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE83.40-P-2101FAB | ||
| X18/37 | Emergency call system button electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE54.21-P-2107FAA | ||
| X18/37 | Emergency call system button electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE54.21-P-2107FAB | ||
| X18/37 | Emergency call system button electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.95-P-2101FAA | ||
| X18/40 | Instrument panel harness and vehicle floor electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE83.40-P-2101FAA | ||
| X18/40 | Instrument panel harness and vehicle floor electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE83.40-P-2101FAC | ||
| X18/67 | Media interface electrical connector | Location in model 204.0/2/3 | GF00.19-P-1000-03FAA |
| Assignment | PE82.00-P-2710FAA | ||
| X18/67 | Media interface electrical connector | Location in model 204.9 | GF00.19-P-1000-05FAA |
| Assignment | PE82.00-P-2710FAA | ||
| X18/70 | Media interface electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.60-P-2105FAA | ||
| X19 | Rear window heater electrical connector | Location | GF00.19-P-1000-06FAA |
| Assignment | PE54.21-P-2108FAG | ||
| X25/4 | Fuel tank electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.18-P-2300FAE | ||
| X25/12 | Differential pressure sensor adapter electrical connector | Location for OM642.9 | GF00.19-P-1000-05FAA |
| Assignment | PE07.16-P-2101FAA | ||

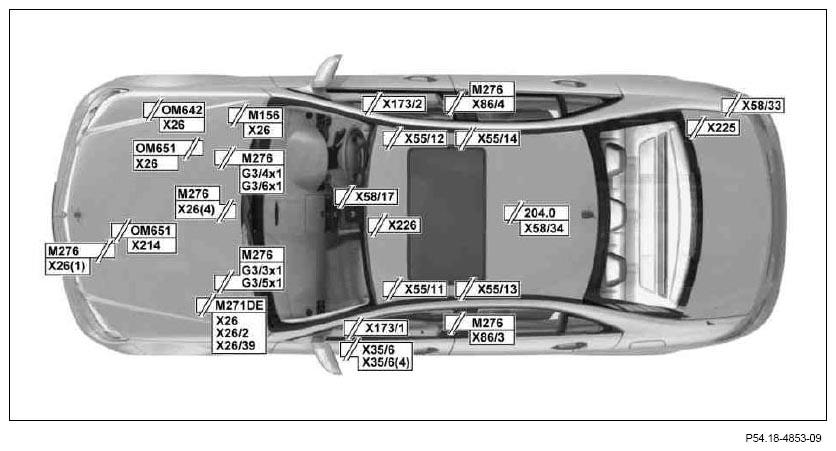

| X26 | Interior and engine wiring harness electrical connector | Location for M274 | GF00.19-P-1000-01FAA |
| Assignment | PE07.08-P-2101FAH | ||
| X26 | Interior and engine wiring harness electrical connector | Location for M271 DE, M272 | GF00.19-P-1000-01FAA |
| Assignment | PE54.18-P-2300FAB | ||
| X26 | Interior and engine wiring harness electrical connector | Location for OM646, OM651, M156 | GF00.19-P-1000-02FAA |
| Assignment | PE54.18-P-2300FAB | ||
| X26 | Interior and engine wiring harness electrical connector | Location for OM642 | GF00.19-P-1000-02FAA |
| Assignment | PE54.18-P-2300FAG | ||
| X26 (1) | Interior and engine wiring harness electrical connector | Location for M276 | GF00.19-P-1000-01FAA |
| Assignment | PE54.18-P-2300FAI | ||
| X26 (4) | Interior and engine wiring harness electrical connector | Location for M276 | GF00.19-P-1000-01FAA |
| Assignment | PE07.08-P-2101FAE | ||
| X26/2 | Engine wiring harness electrical connector | Location for M271 DE, M272 | GF00.19-P-1000-01FAA |
| Assignment | PE54.21-P-2106FAE | ||
| X26/27 | Front bumper PARKTRONIC electrical connector | Location | GF00.19-P-1000-02FAA |
| Assignment | PE54.65-P-2101FAA | ||
| X28/42 | Belt tension sensor electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE91.60-P-2102FAA | ||
| X28/47 | Left rear emergency tensioning retractor squib electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE91.60-P-2105FAB | ||
| X28/48 | Right rear emergency tensioning retractor squib electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE91.60-P-2105FAB | ||
| X29/1 | Glove compartment electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE54.21-P-2106FAG | ||
| X30/21 | Drive train CAN voltage distributor electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE00.19-P-2170FAA | ||
| X30/28 | Vehicle dynamics CAN voltage distributor electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE00.19-P-2190FAA | ||
| X30/30 | Vehicle floor chassis CAN voltage distributor electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE00.19-P-2195FAA | ||
| X30/32 | Left vehicle floor interior CAN voltage distributor electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE00.19-P-2185FAA | ||
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE00.19-P-2185FAB | ||
| X30/35 | Telematics CAN voltage distributor electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE00.19-P-2180FAA | ||
| X30/38 | Potential distributor electrical connector (CAN I) | Location for M272 DE | GF00.19-P-1000-05FAA |
| Assignment | PE07.08-P-2101FAB | ||
| X30/38 | Potential distributor electrical connector (CAN I) | Location for AdBlue® | GF00.19-P-1000-05FAA |
| Assignment | PE14.40-P-2101FAA | ||
| X34/35 | Rear door control unit feed-in electrical connector | Location | GF00.19-P-1000-01FAA |
| Assignment | PE54.15-P-2502FAA | ||
| X35/1 | Left front door electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE54.18-P-2300FAC | ||
| X35/2 | Right front door electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.18-P-2300FAC | ||
| X35/3 | Left rear door electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE54.18-P-2300FAD | ||
| X35/4 | Right rear door electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.18-P-2300FAH | ||
| X35/6 | Instrument panel and module box electrical connector | Location for OM642, M271, M272 | GF00.19-P-1000-04FAA |
| Assignment | PE54.18-P-2300FAE | ||
| X35/6 | Instrument panel and module box electrical connector | Location for OM651, M276 | GF00.19-P-1000-04FAA |
| Assignment | PE54.18-P-2300FAI | ||
| X35/6 | Instrument panel and module box electrical connector | Location for M156 | GF00.19-P-1000-04FAA |
| Assignment | PE54.18-P-2300FAJ | ||
| X35/6 (4) | Instrument panel and module box electrical connector | Location for OM642 | GF00.19-P-1000-04FAA |
| Assignment | PE07.16-P-2101FAB | ||
| X35/6 (4) | Instrument panel and module box electrical connector | Location for OM651 up to 05/10 | GF00.19-P-1000-04FAA |
| Assignment | PE07.16-P-2101FAF | ||
| X35/6 (5) | Instrument panel and module box electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.10-P-2102FAA | ||
| X35/6 (7) | Instrument panel and module box electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.10-P-2102FAA | ||
| X35/6 (9) | Instrument panel and module box electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.10-P-2102FAA | ||
| X35/28 | Rear bumper PARKTRONIC electrical connector | Location | GF00.19-P-1000-07FAA |
| Assignment | PE54.65-P-2101FAA | ||
| X36/3 (1) | Fuel pump harness electrical connector | Location for OM646.8, OM646.9, OM651 | GF00.19-P-1000-04FAA |
| Assignment | PE47.20-P-2100FAA | ||
| X36/3 (1) | Fuel pump harness electrical connector | Location for M271, M272 | GF00.19-P-1000-04FAA |
| Assignment | PE47.40-P-2101FAA | ||
| X36/3 (1) | Fuel pump harness electrical connector | Location for M156 | GF00.19-P-1000-04FAA |
| Assignment | PE47.40-P-2101FAB | ||
| X36/3 (2) | Fuel pump harness electrical connector | Location for OM646.8, OM646.9, OM651 | GF00.19-P-1000-05FAA |
| Assignment | PE47.20-P-2100FAA | ||
| X36/3 (2) | Fuel pump harness electrical connector | Location for M271, M272 | GF00.19-P-1000-05FAA |
| Assignment | PE47.40-P-2101FAA | ||
| X36/3 (2) | Fuel pump harness electrical connector | Location for M156 | GF00.19-P-1000-05FAA |
| Assignment | PE47.40-P-2101FAB | ||
| X39/37(1) | Mobile phone electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.60-P-2101FAA | ||
| X39/37(1) | Mobile phone electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.60-P-2101FAB | ||
| X39/37(1) | Mobile phone electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.61-P-2101FAA | ||
| X39/37(1) | Mobile phone electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.85-P-2101FAA | ||
| X39/37(1) | Mobile phone electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.85-P-2101FAD | ||
| X39/37 | Mobile phone electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.62-P-2101FAA | ||
| X39/37 | Mobile phone electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.85-P-2101FAC | ||
| X39/37 | Mobile phone electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE83.70-P-2101FAA | ||
| X39/45 | AUX jack electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE82.60-P-2101FAA | ||
| X39/45 | AUX jack electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE82.62-P-2101FAA | ||
| X39/45 | AUX jack electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE82.85-P-2101FAA | ||
| X39/45 | AUX jack electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE82.85-P-2101FAB | ||
| X40 | Roof sign lamp electrical connector | Location | GF00.19-P-1000-01FAA |
| Assignment | PE54.21-P-2105FAA | ||
| X55/3 (1) | Driver seat connector block | Location | GF00.19-P-1000-04FAA |
| Assignment | PE54.18-P-2300FAF | ||
| X55/3 (1) | Driver seat connector block | Location | GF00.19-P-1000-04FAA |
| Assignment | PE91.29-P-2109FAA | ||
| X55/3 (2) | Driver seat connector block | Location | GF00.19-P-1000-04FAA |
| Assignment | PE54.18-P-2300FAF | ||
| X55/3 (7) | Driver seat connector block | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.60-P-2104FAA | ||
| X55/3 (8) | Driver seat connector block | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.60-P-2104FAA | ||
| X55/3 (8) | Driver seat connector block | Location | GF00.19-P-1000-04FAA |
| Assignment | PE91.29-P-2109FAB | ||
| X55/4 (1) | Front passenger seat connector block | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.18-P-2300FAF | ||
| X55/4 (1) | Front passenger seat connector block | Location | GF00.19-P-1000-05FAA |
| Assignment | PE91.29-P-2109FAA | ||
| X55/4 (2) | Front passenger seat connector block | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.18-P-2300FAF | ||
| X55/4 (7) | Front passenger seat connector block | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.60-P-2104FAA | ||
| X55/4 (8) | Front passenger seat connector block | Location | GF00.19-P-1000-05FAA |
| Assignment | PE82.60-P-2104FAA | ||
| X55/4 (8) | Front passenger seat connector block | Location | GF00.19-P-1000-05FAA |
| Assignment | PE91.29-P-2109FAB | ||
| X55/11 | Right seat cushion seat ventilation motor electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE91.30-P-2102FAA | ||
| X55/12 | Right seat cushion seat ventilation motor electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE91.30-P-2102FAA | ||
| X55/13 | Left backrest seat ventilation motor electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE91.30-P-2102FAA | ||
| X55/14 | Right backrest seat ventilation motor electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE91.30-P-2102FAA | ||
| X58 | Trailer socket | Location | GF00.19-P-1000-20FAA |
| Assignment | PE31.19-P-2101FAA | ||
| X58/1 | Vehicle interior power outlet | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.21-P-2108FAF | ||
| X58/4 | Load compartment socket | Location | GF00.19-P-1000-07FAA |
| Assignment | PE54.21-P-2108FAF | ||
| X58/4 | Load compartment socket | Location | GF00.19-P-1000-06FAA |
| Assignment | PE54.21-P-2108FAF | ||
| X58/10 | Sound system microphone electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.62-P-2101FAA | ||
| X58/11 | Trailer socket (7-pin) | Location | GF00.19-P-1000-20FAA |
| Assignment | PE31.19-P-2101FAA | ||
| X58/17x1 | Electrical connector / front vehicle interior socket | Location | GF00.19-P-1000-03FAA |
| Assignment | PE54.21-P-2108FAF | ||
| X58/31 | Glove box socket | Location | GF00.19-P-1000-03FAA |
| Assignment | PE54.21-P-2106FAF | ||
| X58/17 | Front vehicle interior power outlet | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.21-P-2108FAF | ||
| X58/33 | Interior/trailer hitch electrical connector | Location | GF00.19-P-1000-07FAA |
| Assignment | PE31.19-P-2101FAA | ||
| X58/34 | 115 V socket | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.10-P-2103FAA | ||
| X58/34 | 115 V socket | Location | GF00.19-P-1000-07FAA |
| Assignment | PE54.10-P-2103FAA | ||
| X62/6 | Front axle electrical connector, right distributor | Location | GF00.19-P-1000-02FAA |
| Assignment | PE54.21-P-2106FAH | ||
| X62/7 | Front axle electrical connector, left distributor | Location | GF00.19-P-1000-01FAA |
| Assignment | PE54.21-P-2106FAH | ||
| X62/32 | Rear axle electrical connector, left distributor | Location | GF00.19-P-1000-04FAA |
| Assignment | PE54.18-P-2300FAC | ||
| X62/32 | Rear axle electrical connector, left distributor | Location | GF00.19-P-1000-04FAA |
| Assignment | PE82.10-P-2000FAC | ||
| X62/33 | Rear axle electrical connector, right distributor | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.18-P-2300FAC | ||
| X62/33 | Rear axle electrical connector, right distributor | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.18-P-2300FAC | ||
| X62/41 | Rear axle differential coolant circuit relay electrical connector | Location for Black Series | GF00.19-P-1000-07FAA |
| Assignment | PE07.61-P-2101FAF | ||
| X81/4 | Engine wiring harness/throttle valve actuator connector | Location for M156 | GF00.19-P-1000-02FAA |
| Assignment | PE07.61-P-2101FAE | ||
| X85/8 | PTC heater booster electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.15-P-2502FAA | ||
| X86/1 | Nitrogen oxides control unit electrical connector | Location for M272 DE | GF00.19-P-1000-24FAA |
| Assignment | PE07.08-P-2101FAB | ||
| X86/2 | Electrical connector / temperature sensor / NOx storage catalytic converter | Location for M72 DE | GF00.19-P-1000-24FAA |
| Assignment | PE07.08-P-2101FAB | ||
| X86/3 | Left nitrogen oxides control unit electrical connector | Location for M276 | GF00.19-P-1000-24FAA |
| Assignment | PE07.08-P-2101FAF | ||
| X86/4 | Right nitrogen oxides control unit electrical connector | Location for M276 | GF00.19-P-1000-24FAA |
| Assignment | PE07.08-P-2101FAF | ||
| X86/5 | Soot particulate sensor electrical connector | Location | GF00.19-P-1000-24FAA |
| Assignment | PE14.40-P-2101FAA | ||
| X86/6 | Electrical connector of NOx sensor control unit downstream of diesel particulate filter | Location | GF00.19-P-1000-24FAA |
| Assignment | PE14.40-P-2101FAA | ||
| X86/7 | Electrical connector of NOx sensor control unit downstream of SCR catalytic converter | Location | GF00.19-P-1000-24FAA |
| Assignment | PE14.40-P-2101FAA | ||
| X88/11 | Spray nozzle heater electrical connector | Location | GF00.19-P-1000-01FAA |
| Assignment | PE54.21-P-2106FAA | ||
| X115 | USB electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment for radio | PE82.60-P-2101FAB | ||
| X115 | USB electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment for COMAND, except Japan | PE82.85-P-2101FAD | ||
| X115 | USB electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment for COMAND, Japan | PE82.85-P-2101FAE | ||
| X120 | Radio fan electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE82.85-P-2101FAA | ||
| X120 | Radio fan electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE82.85-P-2101FAB | ||
| X143/3 | Tailgate glass breakage sensor electrical connector | Location | GF00.19-P-1000-07FAA |
| Assignment | PE54.21-P-2107FAA | ||
| X143/3 | Tailgate glass breakage sensor electrical connector | Location | GF00.19-P-1000-07FAA |
| Assignment | PE54.21-P-2107FAB | ||
| X150/1 | Driver NECK-PRO head restraint electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE54.18-P-2300FAF | ||
| X150/2 | Front passenger NECK-PRO head restraint electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.18-P-2300FAF | ||
| X169 | Backup camera electrical connector | Location | GF00.19-P-1000-06FAA |
| Assignment | PE54.65-P-2102FAA | ||
| X169 | Backup camera electrical connector | Location | GF00.19-P-1000-06FAA |
| Assignment | PE54.65-P-2102FAB | ||
| X173/1 | Driver pelvis airbag electrical connector | Location | GF00.19-P-1000-04FAA |
| Assignment | PE54.18-P-2300FAF | ||
| X173/2 | Front passenger pelvis airbag electrical connector | Location | GF00.19-P-1000-05FAA |
| Assignment | PE54.18-P-2300FAF | ||
| X190 | Instrument panel and electric steering lock electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE54.21-P-2104FAA | ||
| X204 | Panoramic sliding roof electrical connector | Location | GF00.19-P-1000-03FAA |
| Assignment | PE77.20-P-2200FAA | ||
| X205 | Tumble flap and intake manifold switchover valves electrical connector | Location for M272 | GF00.19-P-1000-01FAA |
| Assignment | PE07.61-P-2101FAC | ||
| X206 | AdBlue® tank module electrical connector | Location | GF00.19-P-1000-07FAA |
| Assignment | PE14.40-P-2101FAA | ||
| X214 | Glow plug electrical connector | Location for OM651 | GF00.19-P-1000-01FAA |
| Assignment | PE15.00-P-2101FAG | ||
| X225 | Additional battery relay fuse electrical connector | Location | GF00.19-P-1000-07FAA |
| Assignment | PE15.00-P-2103FAA | ||
| X226 | Electrical connector for humidity/temperature sensor | Location | GF00.19-P-1000-03FAA |
| Assignment | PE83.40-P-2101FAA | ||
| X226 | Electrical connector for humidity/temperature sensor | Location | GF00.19-P-1000-03FAA |
| Assignment | PE83.40-P-2101FAB | ||
| Y51x1 | Left front axle damping valve unit electrical connector | Location | GF00.19-P-1000-01FAA |
| Assignment | PE32.32-P-2101FAA | ||
| Y52x1 | Right front axle damping valve unit electrical connector | Location | GF00.19-P-1000-02FAA |
| Assignment | PE32.32-P-2101FAA | ||
| Location and assignment of line and plug connectors, engine compartment, left | Model 204 | GF00.19-P-1000-01FAA | |
| Location and assignment of line and plug connectors, engine compartment, right | Model 204 | GF00.19-P-1000-02FAA | |
| Location and assignment of line and plug connectors, cockpit | Model 204 | GF00.19-P-1000-03FAA | |
| Location and assignment of line and plug connectors, interior compartment, left | Model 204 | GF00.19-P-1000-04FAA | |
| Location and assignment of line and plug connectors, interior compartment, right | Model 204 | GF00.19-P-1000-05FAA | |
| Location and assignment of line and plug connectors, trunk, left | Model 204 | GF00.19-P-1000-06FAA | |
| Location and assignment of line and plug connectors, trunk, right | Model 204 | GF00.19-P-1000-07FAA | |
| Location and assignment of line and connectors, engine tunnel | Model 204 | GF00.19-P-1000-12FAA | |
| Location and assignment of line and plug connectors - rear | Model 204 | GF00.19-P-1000-20FAA | |
| Location and assignment of line and plug connectors, underfloor | Model 204 | GF00.19-P-1000-24FAA | |
| Location and assignment of line and plug connectors - front bumper | Model 204 | GF00.19-P-1000-38FAA |
