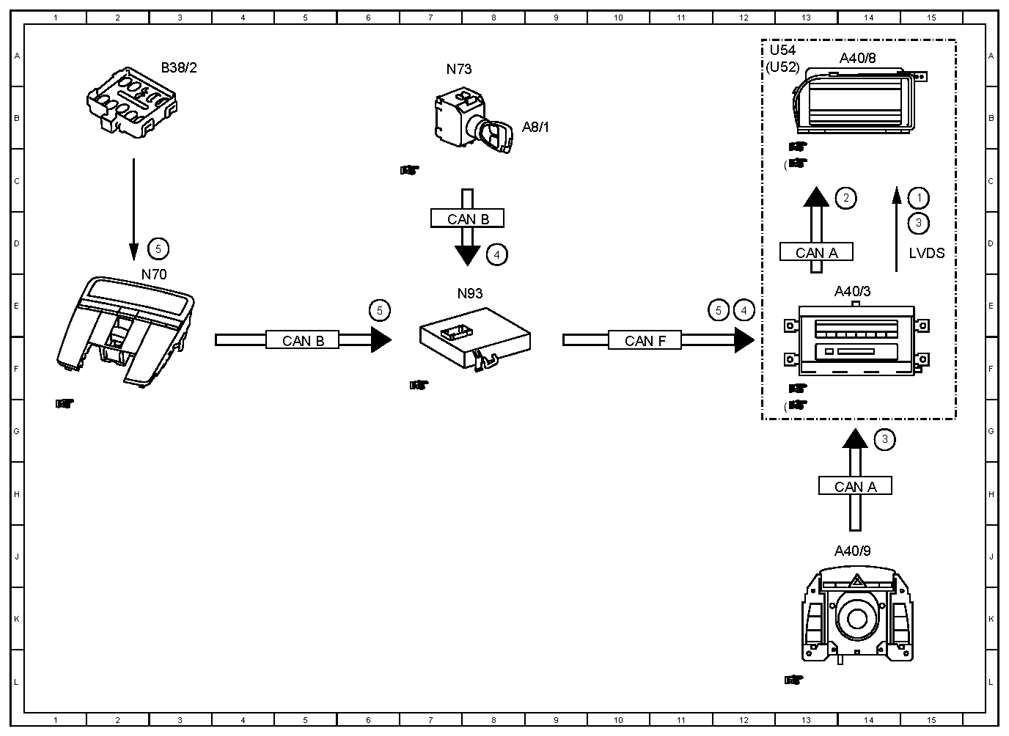

| 1 |
Audio/COMAND display, signal |
15C |
| 2 |
Switch-on request, signal |
13C |
| 3 |
|
15D |
| 3 |
|
14G |
| 4 |
Circuit 15R/circuit 15, status ON |
12E |
| 4 |
Circuit 15R/circuit 15, status ON |
8D |
| 5 |
Rain/light sensor, status |
3D |
| 5 |
Rain/light sensor, status |
6E |
| 5 |
Rain/light sensor, status |
11E |
| A40/3 |
COMAND control unit |
14E |
| A40/8 |
COMAND display |
14A |
| A40/9 |
Front central operating unit |
14J |
| A8/1 |
Transmitter key |
8B |
| B38/2 |
Rain/light sensor |
3A |
| CAN A |
Telematics CAN |
13D |
| CAN A |
Telematics CAN |
13H |
| CAN B |
Interior CAN |
4E |
| CAN B |
Interior CAN |
7C |
| CAN F |
Central CAN |
10E |
| LVDS |
Low voltage differential signal |
15D |
| N70 |
Overhead control panel control unit |
2D |
| N73 |
EIS [EZS] control unit |
7A |
| N93 |
Central gateway control unit |
7E |
| U52 |
Valid for Japan |
12A |
| U54 |
Valid for all except Japan |
12A |
