| 1 |
Central locking (CL[ZV]), status |
19F |
| 10 |
AIRMATIC compressor unit, actuation |
22B |
| 10 |
AIRMATIC compressor unit, actuation |
20C |
| 11 |
AIRMATIC central reservoir charge valve, actuation |
26E |
| 12 |
AIRMATIC pressure reduction valve, actuation |
22C |
| 13 |
Outside air pressure/temperature, signal |
18F |
| 14 |
Level control switch, status |
5B |
| 14 |
Level control switch, status |
7D |
| 14 |
Level control switch, status |
18E |
| 15 |
Level control switch (LED), actuation |
3B |
| 15 |
Level control switch (LED), actuation |
7C |
| 15 |
Level control switch (LED), actuation |
8D |
| 16 |
Body acceleration, signal |
23F |
| 17 |
Service brake, status |
21G |
| 18 |
Steering angle, signal |
25K |
| 18 |
Steering angle, signal |
22G |
| 19 |
Engine torque, status |
18F |
| 19 |
Engine torque, status |
17D |
| 2 |
Door rotary tumbler switch, status |
5F |
| 2 |
Door rotary tumbler switch, status |
19E |
| 20 |
Tire pressure monitor (TPM [RDK]), status |
21G |
| 21 |
Suspension settings switch, signal |
5B |
| 21 |
Suspension settings switch, signal |
17D |
| 21 |
Suspension settings switch, signal |
7D |
| 22 |
Damping valve units, actuation |
25C |
| 23 |
AIRMATIC fault, message |
9E |
| 23 |
AIRMATIC fault, message |
4D |
| 24 |
Suspension settings switch (LED), actuation |
8C |
| 24 |
Suspension settings switch (LED), actuation |
3B |
| 24 |
Suspension settings switch (LED), actuation |
9D |
| 3 |
Trunk lid rotary tumbler microswitch, status |
7F |
| 3 |
Trunk lid rotary tumbler microswitch, status |
19E |
| 4 |
Level sensor, status |
22F |
| 5 |
AIRMATIC pressure sensor, signal |
22E |
| 6 |
Level control valve, actuation |
26E |
| 7 |
Engine speed, signal |
19F |
| 8 |
Wheel speed, signal |
21G |
| 9 |
Vehicle speed, signal |
18E |
| 9 |
Vehicle speed, signal |
5D |
| A1 |
Instrument cluster |
2C |
| A8/1 |
Transmitter key |
18K |
| A9/1 |
AIRMATIC compressor unit |
24B |
| B22/3 |
Rear axle level sensor |
26H |
| B22/8 |
Left front level sensor |
26H |
| B22/9 |
Right front level sensor |
26H |
| CAN B |
Interior CAN |
7G |
| CAN B |
Interior CAN |
7C |
| CAN B |
Interior CAN |
4G |
| CAN E |
Chassis CAN |
18G |
| CAN E |
Chassis CAN |
14E |
| CAN E |
Chassis CAN |
20H |
| CAN E |
Chassis CAN |
23G |
| CAN E |
Chassis CAN |
14F |
| CAN F |
Central CAN |
4E |
| LIN 1 |
Instrument panel LIN |
4A |
| N10/1kB |
Air suspension compressor |
20B |
| N10/2 |
Rear SAM control unit with fuse and relay module |
6H |
| N3/10 |
ME-SFI [ME] control unit |
9J |
| N3/10 |
ME-SFI [ME] control unit |
12J |
| N47-5 |
ESP control unit |
20J |
| N49 |
Steering angle sensor |
27K |
| N51 |

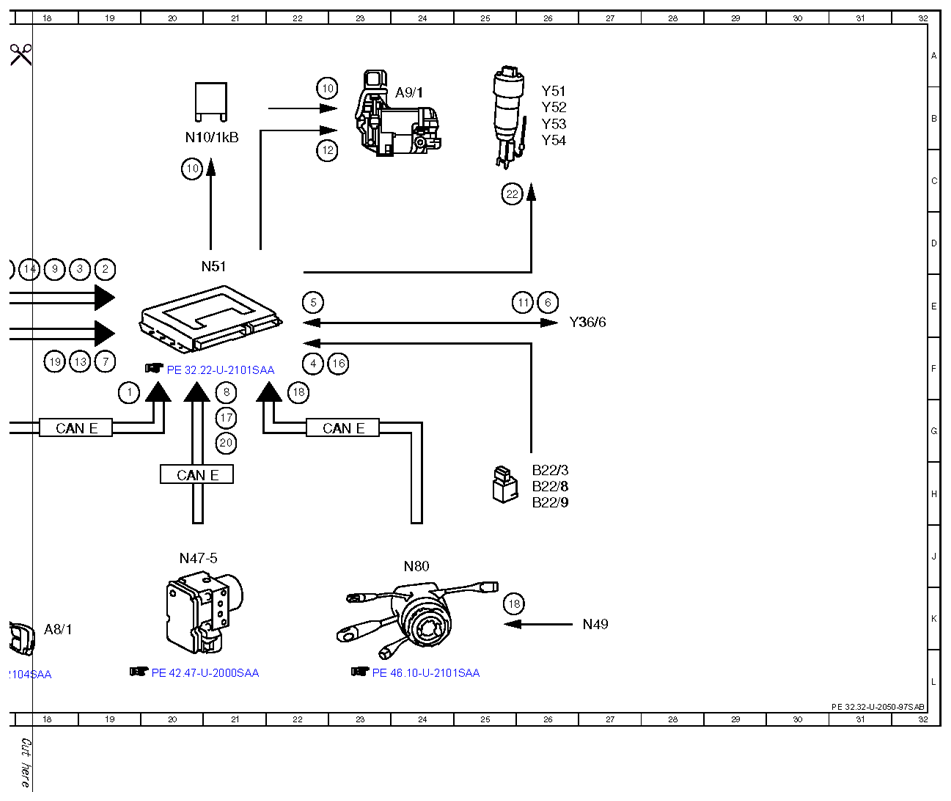

AIRMATIC with ADS control unit |
21D |
| N69/1 |
Left front door control unit |
2F |
| N69/2 |
Right front door control unit |
2F |
| N69/3 |
Rear left door control unit |
2J |
| N69/4 |
Right rear door control unit |
2J |
| N72/1 |
Upper control panel control unit |
7A |
| N73 |
EIS [EZS] control unit |
17J |
| N80 |
Steering column module |
24J |
| N93 |

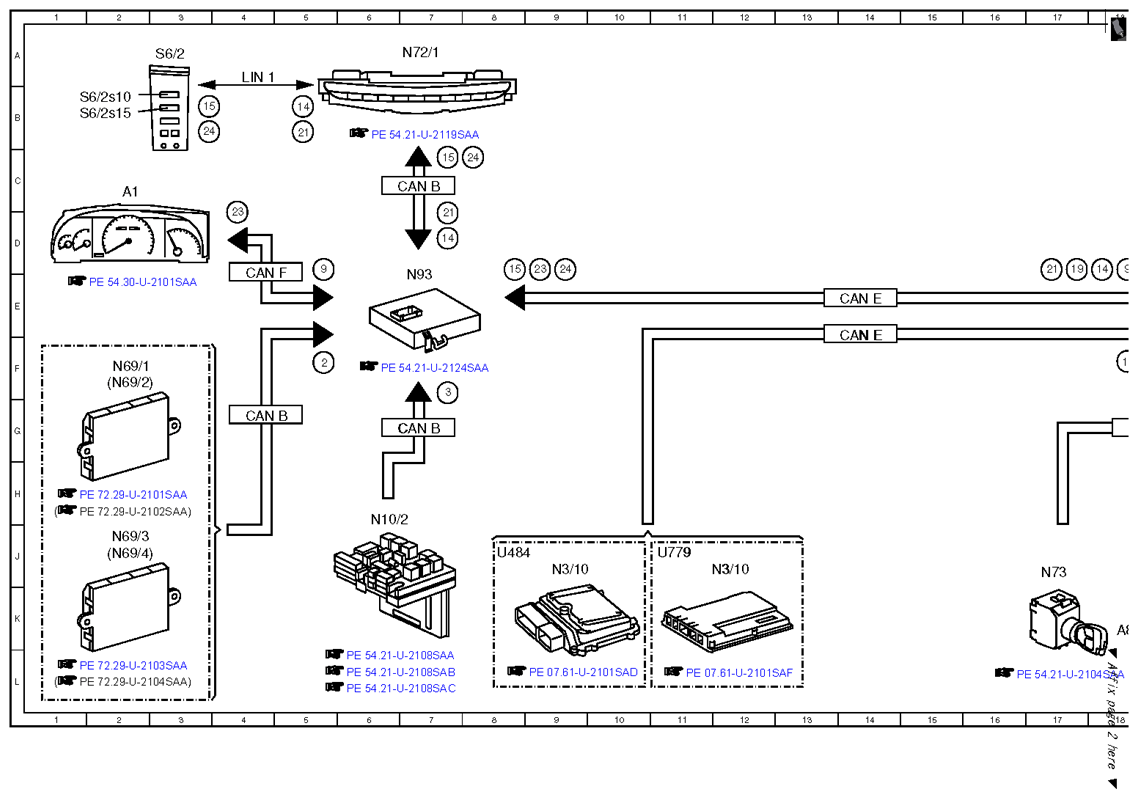

Central gateway control unit |
7E |
| S6/2 |
Cockpit switch group |
3A |
| S6/2s10 |
Level adjustment switch |
1B |
| S6/2s15 |
Chassis settings switch |
1B |
| U484 |
Valid for M273 ME |
8J |
| U779 |
Valid for engine 275 |
11J |
| Y36/6 |
Level control valve unit |
26E |
| Y51 |
Left front axle damping valve unit |
26B |
| Y52 |
Right front axle damping valve unit |
26B |
| Y53 |
Left rear axle damping valve unit |
26B |
| Y54 |
Right rear axle damping valve unit |
26B |
