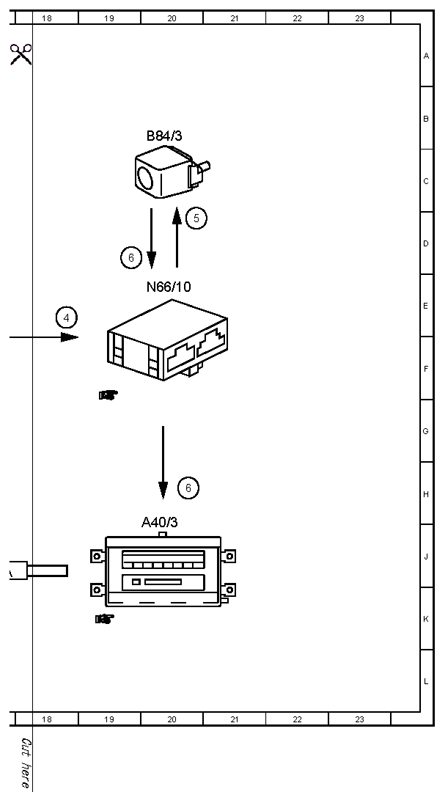

Electrical function schematic, reversing camera - PE54.65-P-2051-97SAD
MODEL 221.0 /1 with CODE (218) Backup camera except CODE (498) Japan version as of model year 2009 /YoM 08
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Reverse gear, status | 5H |
| 1 | Reverse gear, status | 8E |
| 1 | Reverse gear, status | 13E |
| 2 | Circuit 15, status | 15D |
| 3 | Backup lamp, actuation | 12D |
| 4 | Backup camera power supply module, actuation | 18E |
| 5 | Backup camera, actuation | 20D |
| 6 | Backup camera, signal | 16J |
| 6 | Backup camera, signal | 20H |
| 6 | Backup camera, signal | 19D |
| A40/10 | SPLITVIEW display | 14H |
| A40/3 | COMAND control unit | 20J |
| A40/8 | COMAND display | 14K |
| B84/3 | Backup camera | 20B |
| CAN A | Telematics CAN | 17J |
| CAN B | Interior CAN | 15C |
| CAN B | Interior CAN | 12F |
| CAN C | Drive train CAN | 5F |
| CAN E | Chassis CAN | 7F |
| Code 423 | 5-speed automatic transmission | 2B |
| Code 427 | 7-speed automatic transmission | 5B |
| E3e3 | Left backup lamp | 12C |
| N10/2 | Rear SAM control unit with fuse and relay module | 15D |
| N15/3 | ETC [EGS] control unit | 3B |
| N3/10 | ME-SFI [ME] control unit | 10J |
| N3/10 | ME-SFI [ME] control unit | 5J |
| N3/10 | ME-SFI [ME] control unit | 7J |
| N3/9 | CDI control unit | 2J |
| N66/10 | Backup camera voltage supply module | 20E |
| N73 | EIS [EZS] control unit | 15A |
| N93 | Central gateway control unit | 10E |
| U1018 | Valid for gasoline engine 276 | 4J |
| U1019 | Valid for engine 278 | 4J |
| U1028 | Valid for engine 157 | 4J |
| U152 | Valid for engine 156 | 9J |
| U253 | Not valid for SPLITVIEW display | 13J |
| U484 | Valid for M273 ME | 6J |
| U74 | Valid for diesel engines | 1H |
| U75 | Valid for gasoline engines | 4H |
| U779 | Valid for engine 275 | 6J |
| U819 | Valid for engine 272 | 6J |
| U880 | Valid for engine 642 | 1J |
| U882 | Valid for engine 629 | 1J |
| U932 | Valid for engine 642 BLUETEC | 1J |
| U968 | Valid for mild hybrid drive | 9J |
| U982 | Valid for SPLITVIEW display | 13G |
| Y3/8n4 | Fully integrated transmission control (VGS) control unit | 6B |
