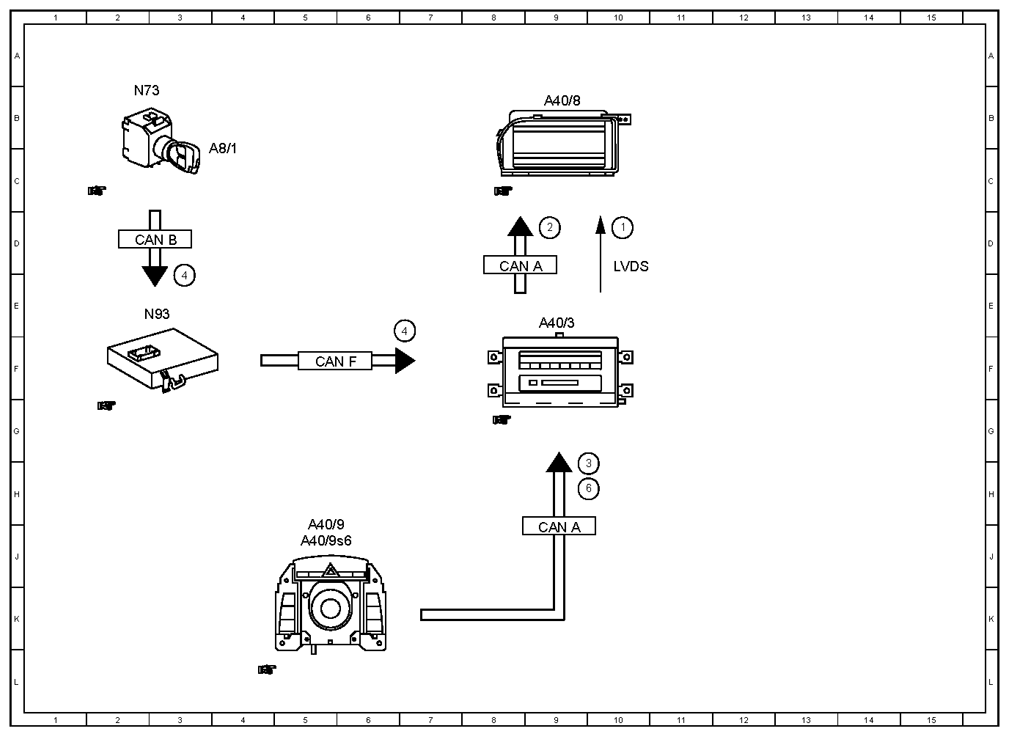

| 1 |
Audio/COMAND display, signal |
10D |
| 2 |
Switch-on request, signal |
9D |
| 3 |
Front central operating unit, signal |
9H |
| 4 |
Circuit 15, status ON |
3E |
| 4 |
Circuit 15, status ON |
7E |
| 6 |
Center console button group, signal |
9H |
| A40/3 |
COMAND control unit |
9E |
| A40/8 |
COMAND display |
9B |
| A40/9 |
Front central operating unit |
5J |
| A40/9s6 |
Button "ON" |
5J |
| A8/1 |
Transmitter key |
4C |
| CAN A |
Telematics CAN |
8D |
| CAN A |
Telematics CAN |
9J |
| CAN B |
Interior CAN |
2D |
| CAN F |
Central CAN |
5F |
| LVDS |
Low voltage differential signal |
10D |
| N73 |
EIS [EZS] control unit |
2B |
| N93 |
Central gateway control unit |
3E |
