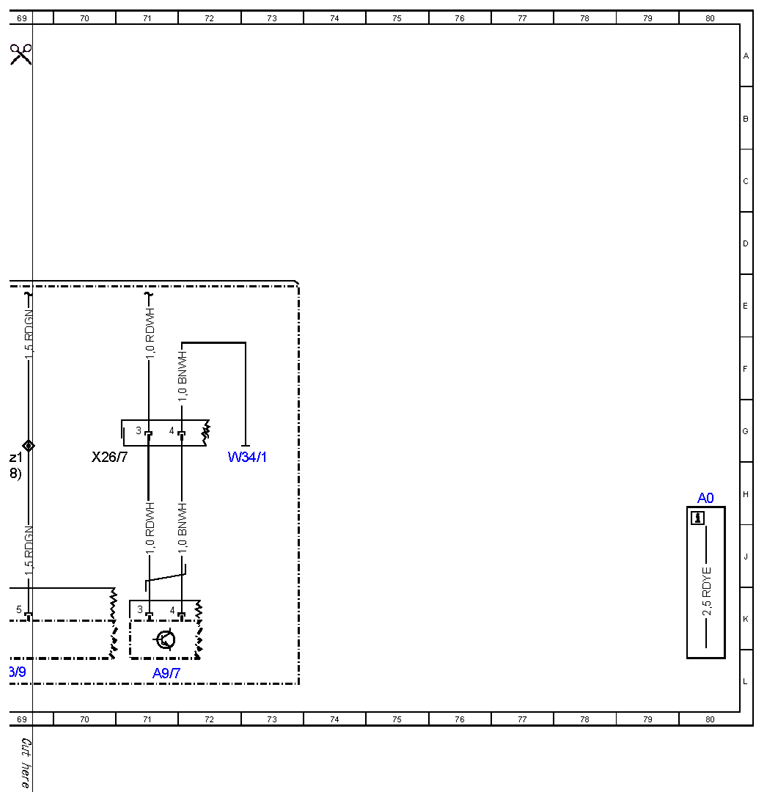

| A0 |
Color code key |
80H |
| A39/1 |
Rear armrest refrigerator box |
38L |
| A9/7 |
Refrigerant compressor with magnetic clutch |
71L |
| A90/1 |
TV combination tuner (analog/digital) |
34L |
| A98 |
Panoramic sliding roof control module |
26L |
| F32/4 |
Interior prefuse box |
3L |
| K108 |
Power electronics circulation pump 1 relay |
59A |
| M13/8 |
Power electronics circulation pump 1 |
61L |
| M3 |

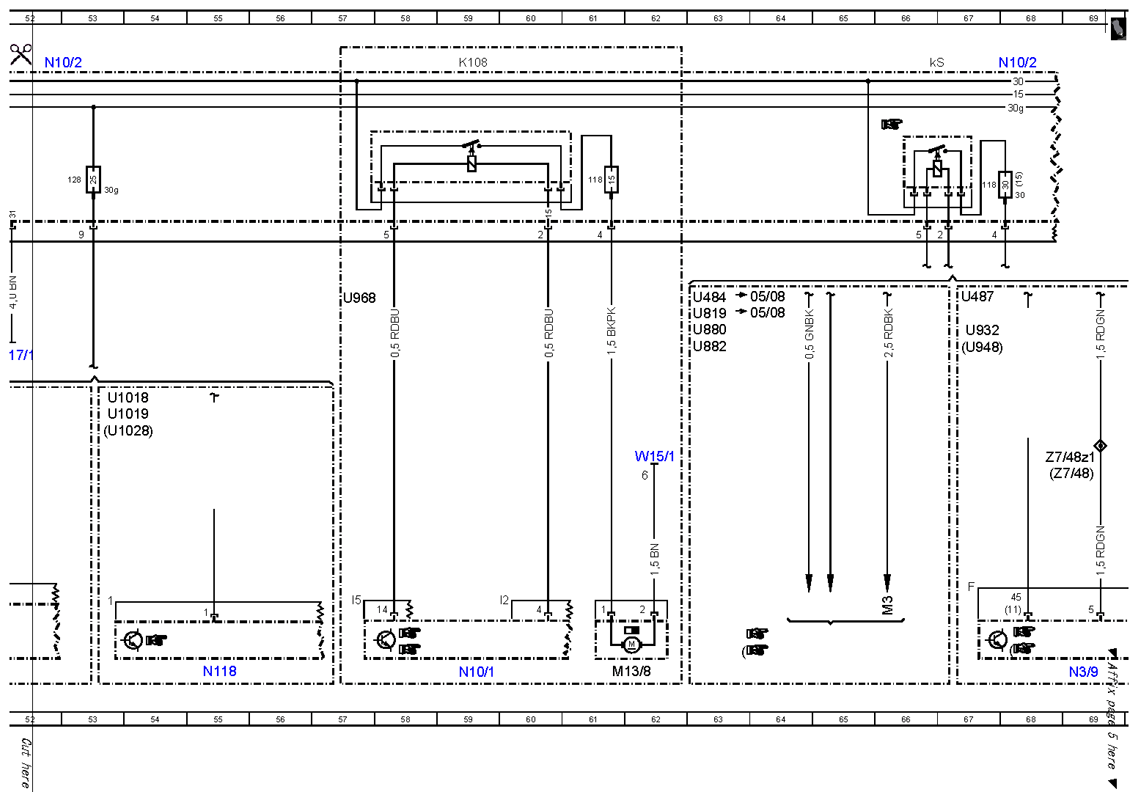

Fuel pump (FP) |
66K |
| N10/1 |
Front SAM control unit with fuse and relay module |
59L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
5A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
12A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
20A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
28A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
38A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
44A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
68A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
52A |
| N10/2f117 |
Fuse 117 |
48C |
| N10/2f118 |
Fuse 118 |
67C |
| N10/2f118 |
Fuse 118 |
61C |
| N10/2f128 |
Fuse 128 |
53C |
| N10/2f133 |
Fuse 133 |
14C |
| N10/2f134 |
Fuse 134 |
6C |
| N10/2f135 |
Fuse 135 |
10C |
| N10/2f136 |
Fuse 136 |
30C |
| N10/2f139 |
Fuse 139 |
38C |
| N10/2f140 |
Fuse 140 |
43C |
| N10/2f147 |
Fuse 147 |
18C |
| N10/2f149 |
Fuse 149 |
22C |
| N10/2f149 |
Fuse 149 |
26C |
| N10/2f150 |
Fuse 150 |
34C |
| N10/2f151 |
Fuse 151 |
13C |
| N10/2f152 |
Fuse 152 |
40C |
| N10/2kM |
Circuit 15 (2)/spare 1 relay (changeover contact) |
3A |

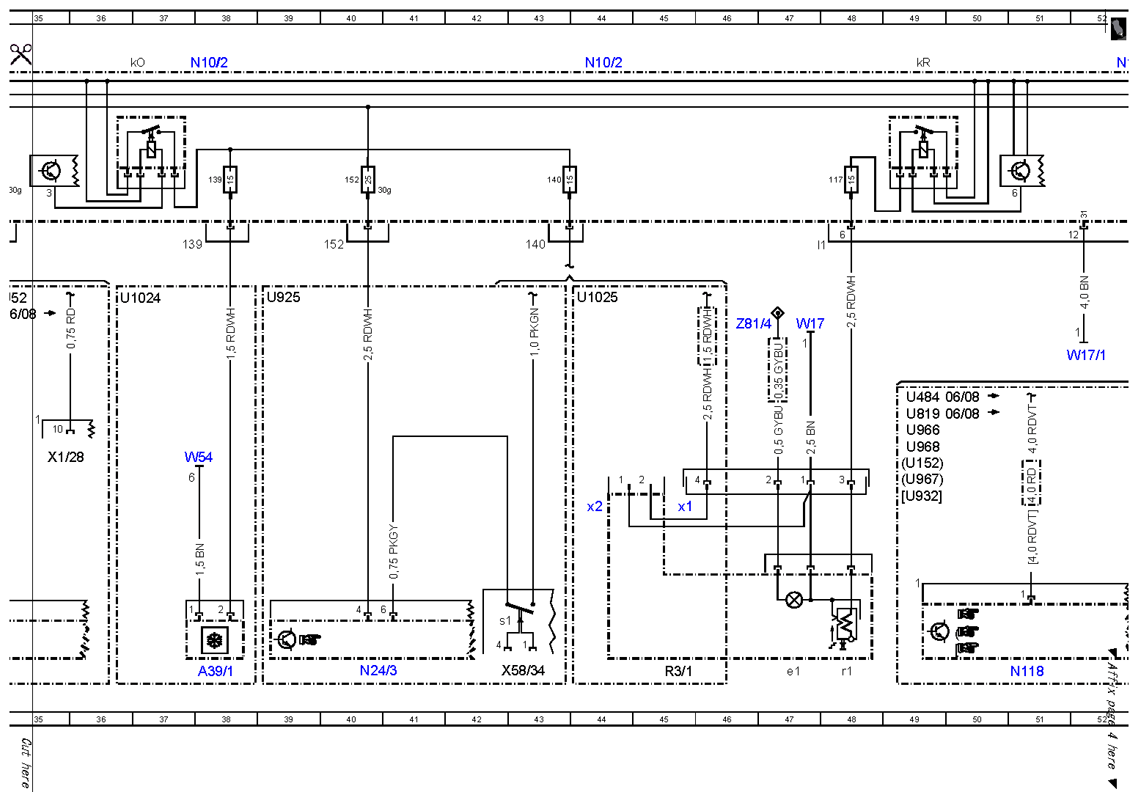

| N10/2kO |
Power outlet relay |
37A |
| N10/2kR |
Cigar lighter relay |
49A |
| N10/2kS |
Fuel pump relay |
66A |
| N118 |
Fuel pump control unit |
55L |
| N118 |
Fuel pump control unit |
51L |
| N118/5 |
AdBlue® control unit |
30L |
| N121 |
TLC [HDS] control unit |
18L |

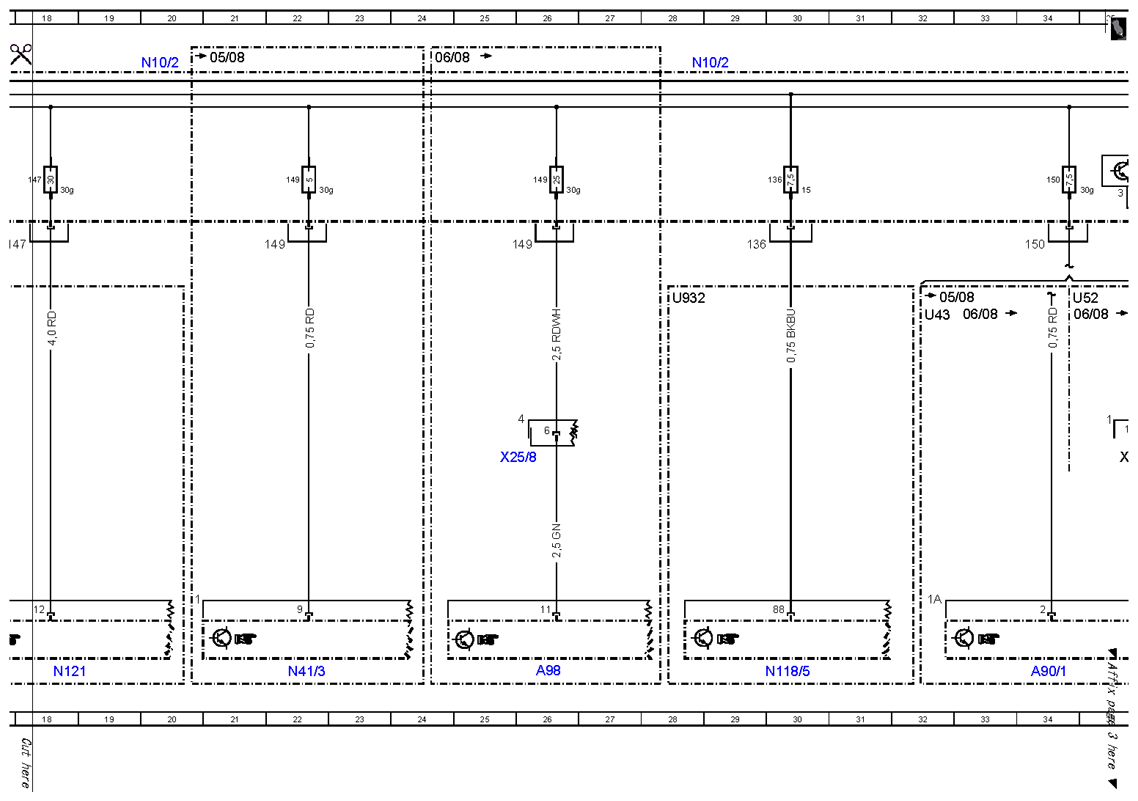

| N24/3 |
DC/AC converter control unit |
40L |
| N28/1 |
Trailer recognition control unit |
14L |
| N3/9 |
CDI control unit |
69L |
| N41/3 |
Voice control system (VCS [SBS]) control unit |
22L |
| N62/1 |
Radar sensors control unit (SGR) |
10L |
| N62/1 |
Radar sensors control unit (SGR) |
10L |

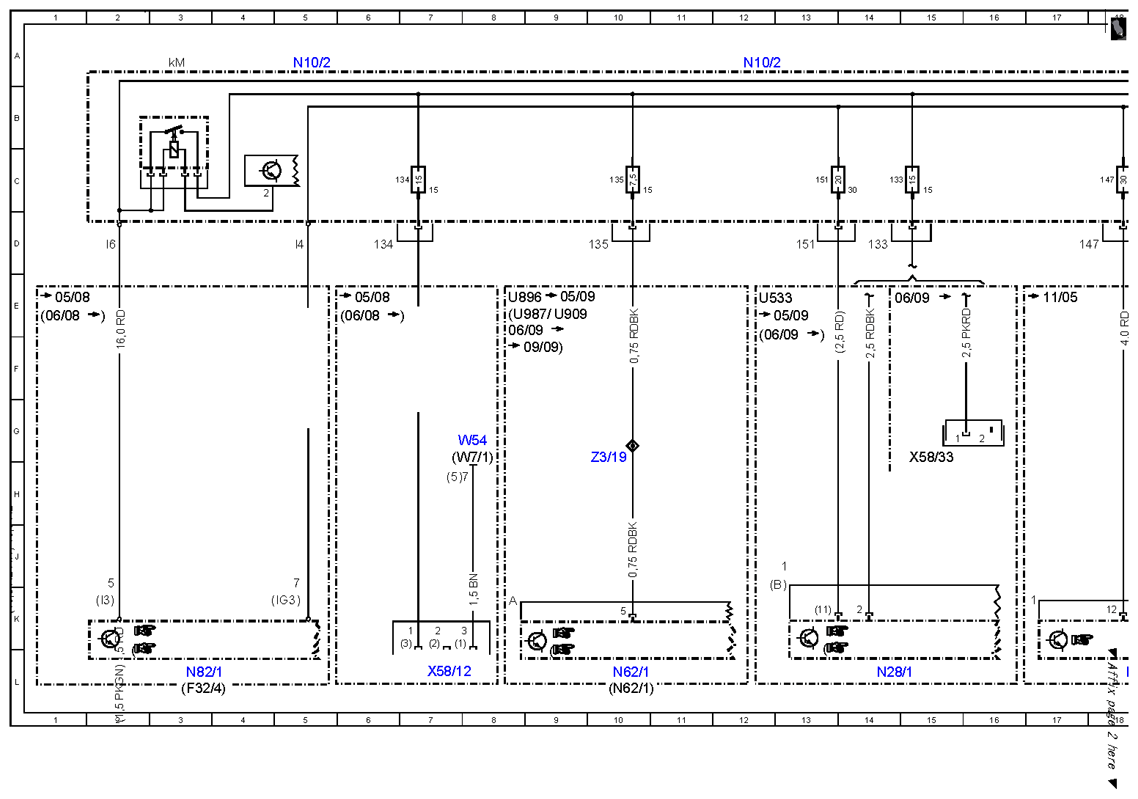

| N82/1 |
Vehicle power supply control unit |
3L |
| R3/1 |
Rear cigar lighter |
45L |
| R3/1e1 |
Illumination |
47L |
| R3/1r1 |
Heating element |
48L |
| R3/1x1 |
Rear cigar lighter (with ashtray illumination) connector |
45H |
| R3/1x2 |
12V socket |
44H |
| U1018 |
Valid for gasoline engine 276 |
53G |
| U1019 |
Valid for engine 278 |
53G |
| U1024 |
Valid for cool box in rear backrest |
36E |
| U1025 |
Valid for 12 V socket |
44E |
| U1028 |
Valid for engine 157 |
53G |
| U152 |
Valid for engine 156 |
49H |
| U43 |
Valid for ECE |
32E |
| U484 |
Valid for M273 ME |
49G |
| U484 |
Valid for M273 ME |
63E |
| U487 |
Valid for refrigerant compressor with magnetic clutch |
67E |
| U52 |
Valid for {{Japan}} |
34E |
| U533 |
Valid for trailer hitch |
12E |
| U819 |
Valid for engine 272 |
49G |
| U819 |
Valid for engine 272 |
63E |
| U880 |
Valid for engine 642 |
63E |
| U882 |
Valid for engine 629 |
63F |
| U896 |
Valid for City Assist System |
8E |
| U909 |
Valid for DISTRONIC PLUS |
9E |
| U925 |
Valid for 115V socket |
39E |
| U932 |
Valid for engine 642 BLUETEC |
28E |
| U932 |
Valid for engine 642 BLUETEC |
49H |
| U932 |
Valid for engine 642 BLUETEC |
67E |
| U948 |
Valid for diesel engine 651 |
67F |
| U966 |
Valid for engine 275.953 |
49G |
| U967 |
Valid for engine 275.982 |
49H |
| U968 |
Valid for mild hybrid drive |
57E |
| U968 |
Valid for mild hybrid drive |
49G |
| U987 |
Valid for Distronic Plus (light) |
8E |
| W15/1 |
Ground (right footwell) |
62G |
| W17 |
Ground (right rear seat) |
47E |
| W17/1 |
Ground (left rear seat) |
52F |
| W34/1 |
Ground (electronics - left footwell) |
72H |
| W54 |
Ground (right rear wheelhouse) |
8G |
| W54 |
Ground (right rear wheelhouse) |
37H |
| W7/1 |
Ground (right tail lamp in trunk) |
8G |
| X1/28 |
TV/tuner connector |
35H |
| X25/8 |
Overhead control panel and FFS [RBA] connector |
26H |
| X26/7 |
Rear engine compartment electrical connector |
70H |
| X58/12 |
Luggage compartment socket |
7L |
| X58/33 |
Interior/trailer hitch connector |
15H |
| X58/34 |
115 V socket |
43L |
| X58/34s1 |
Socket microswitch |
42K |
| Z3/19 |
Circuit 15 connector sleeve (fused) (PTS) |
10G |
| Z7/48 |
Circuit 87 D2 connector sleeve |
69H |
| Z7/48z1 |
Circuit 87D2 connector sleeve |
69G |
| Z81/4 |
FFS [RBA] circuit 58d connector sleeve |
46E |
