Wiring Diagram For Data Link Connector/Diagnostic Socket - PE54.22-P-2000-97NBA
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.

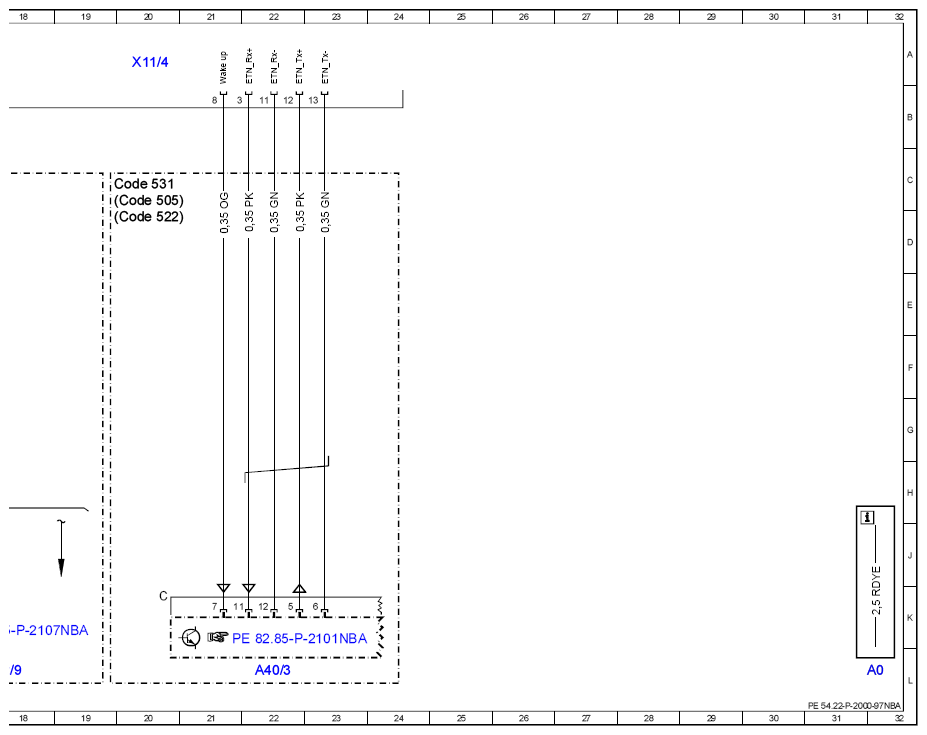

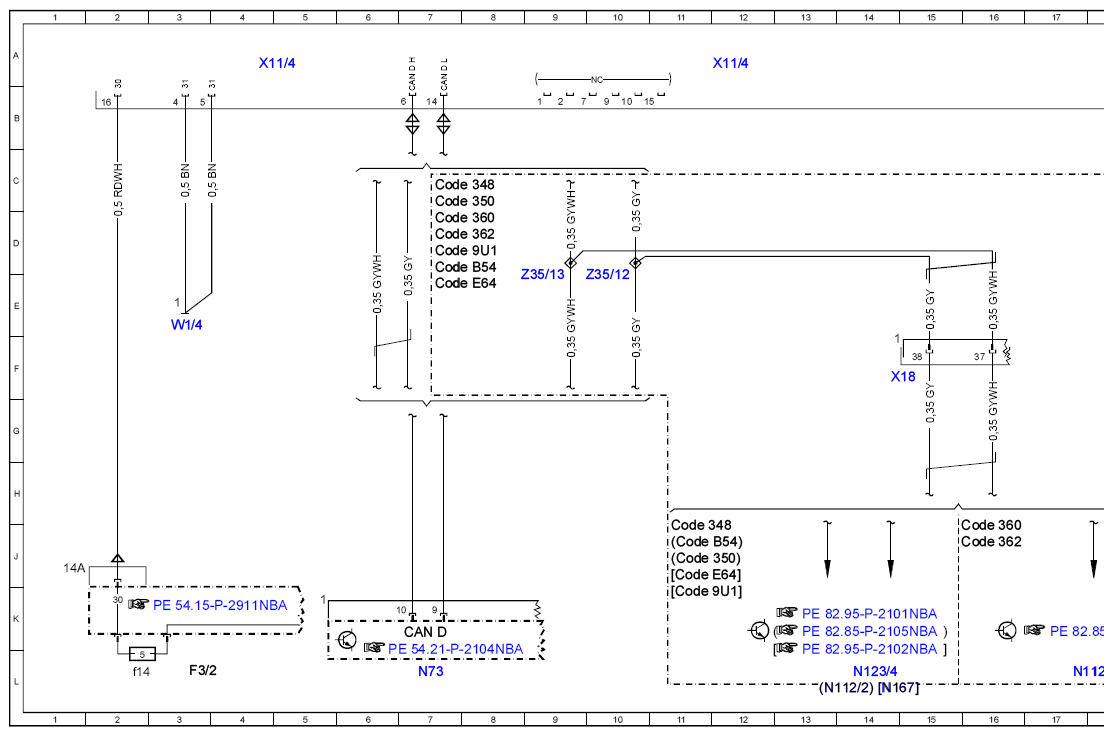

MODEL 166 as of model year 2016 Diagnostic socket X11/4
MODEL 292 Diagnostic socket X11/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 32L |
| A40/3 | COMAND control unit | 22L |
| CAN D | Diagnostic CAN | 7K |
| Code 348 | Emergency call/assistance system | 7C |
| Code 348 | Emergency call/assistance system | 11J |
| Code 350 | Ecall Europe emergency call system | 7C |
| Code 350 | Ecall Europe emergency call system | 11J |
| Code 360 | HERMES UMTS | 7D |
| Code 360 | HERMES UMTS | 15J |
| Code 362 | HERMES LTE | 7D |
| Code 362 | HERMES LTE | 15J |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 19C |
| Code 522 | Audio 20 radio | 19D |
| Code 531 | COMAND APS | 19C |
| Code 9U1 | ECALL RUSSIA (GLONASS) preinstallation | 7D |
| Code 9U1 | ECALL RUSSIA (GLONASS) preinstallation | 11K |
| Code B54 | Live Traffic Information | 7D |
| Code B54 | Live Traffic Information | 11J |
| Code E64 | ECALL RUSSIA (GLONASS) | 7E |
| Code E64 | ECALL RUSSIA (GLONASS) | 11J |
| F3/2 | Cockpit circuit 30 fuse box | 3L |
| F3/2f14 | Fuse 14 | 2L |
| N112/2 | Telematics services communication module | 14L |
| N112/9 | HERMES control unit | 17L |
| N123/4 | Emergency call system control unit | 14L |
| N167 | E-Call Russia (GLONASS) control unit | 14L |
| N73 | Electronic ignition switch control unit | 7L |
| W1/4 | Cockpit ground point | 3E |
| X11/4 | Diagnostic connector | 4A |
| X11/4 | Diagnostic connector | 20A |
| X11/4 | Diagnostic connector | 12A |
| X18 | Vehicle interior and harness for taillamp electrical connector | 15F |
| Z35/12 | Diagnostic CAN low connector sleeve | 10E |
| Z35/13 | Diagnostic CAN high connector sleeve | 9E |
