Wiring Diagram For Data Link Connector/Diagnostic Socket - PE54.22-P-2000-97NAA
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.

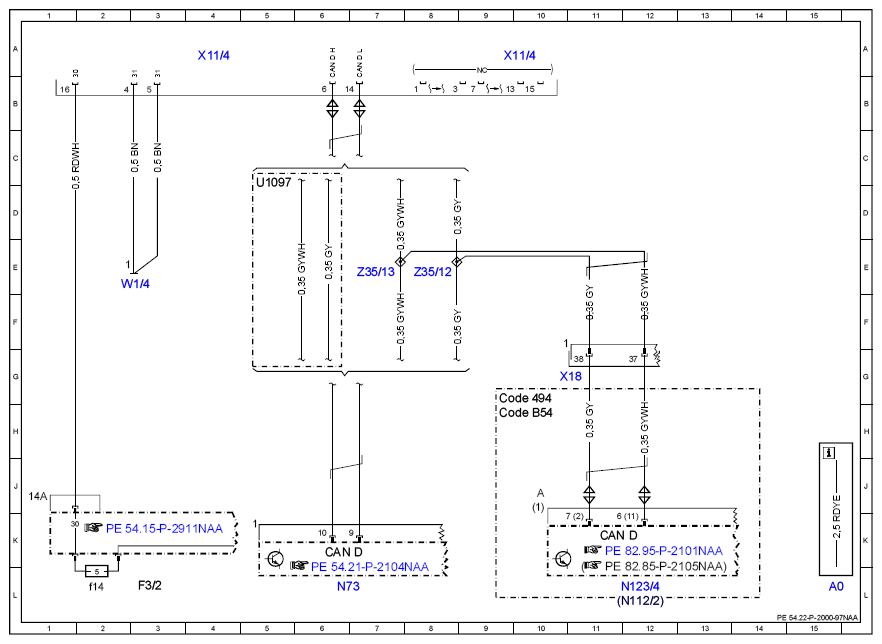

MODEL 166 up to model year 2016 Diagnostic socket X11/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 15L |
| CAN D | Diagnostic CAN | 6K |
| CAN D | Diagnostic CAN | 11K |
| Code 494 | USA version | 9G |
| Code B54 | COM module | 9H |
| F3/2 | Cockpit circuit 30 fuse box | 3L |
| F3/2f14 | Fuse 14 | 2L |
| N112/2 | Telematics services communication module | 12L |
| N123/4 | Emergency call system control unit | 12L |
| N73 | Electronic ignition switch control unit | 6L |
| U1097 | Valid without code B54 COM module | 5D |
| W1/4 | Cockpit ground point | 2E |
| X11/4 | Diagnostic connector | 4A |
| X11/4 | Diagnostic connector | 9A |
| X18 | Vehicle interior and harness for taillamp electrical connector | 11G |
| Z35/12 | Diagnostic CAN low connector sleeve | 8E |
| Z35/13 | Diagnostic CAN high connector sleeve | 7E |
