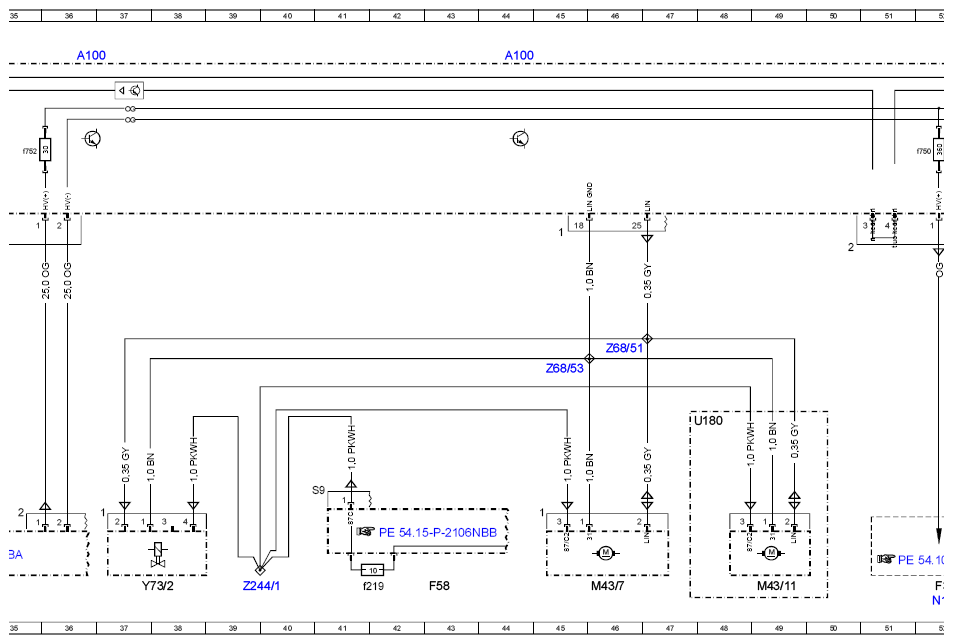

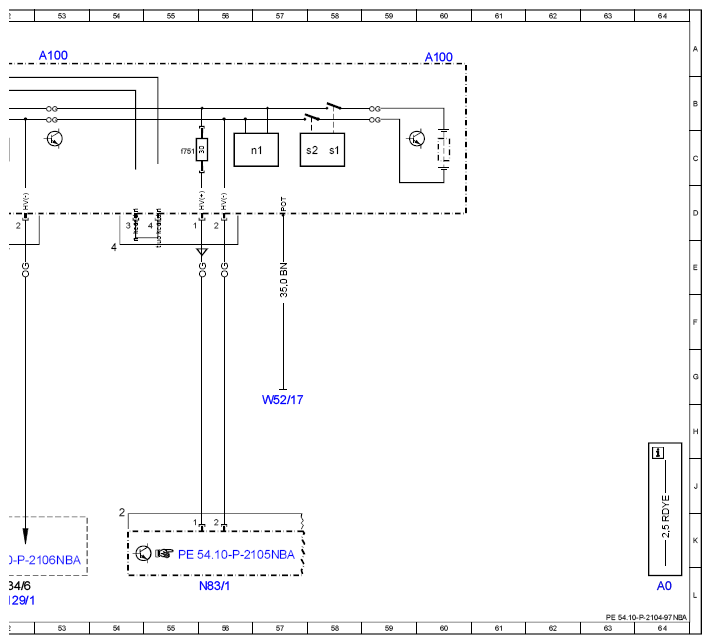

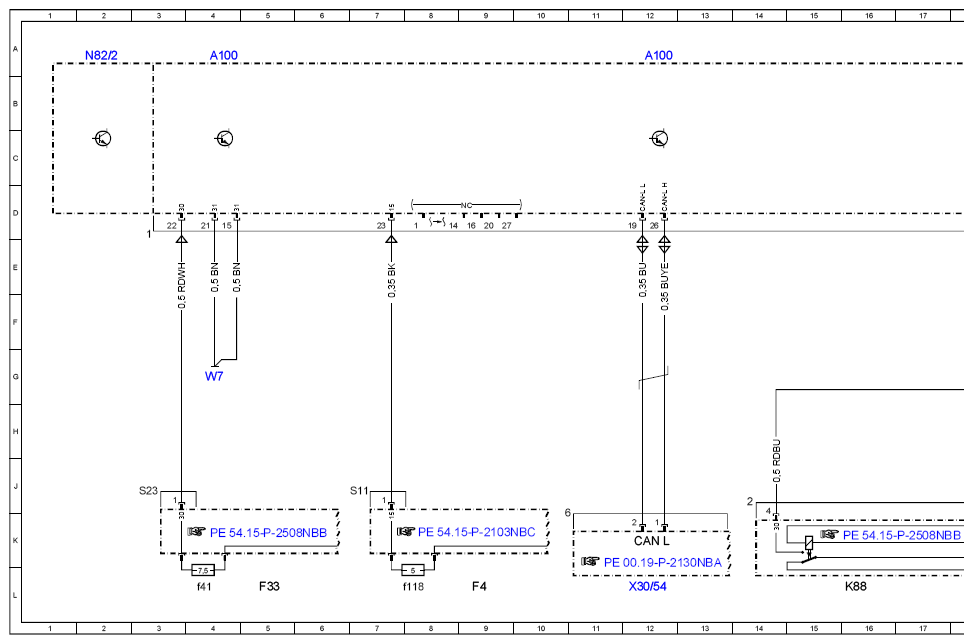

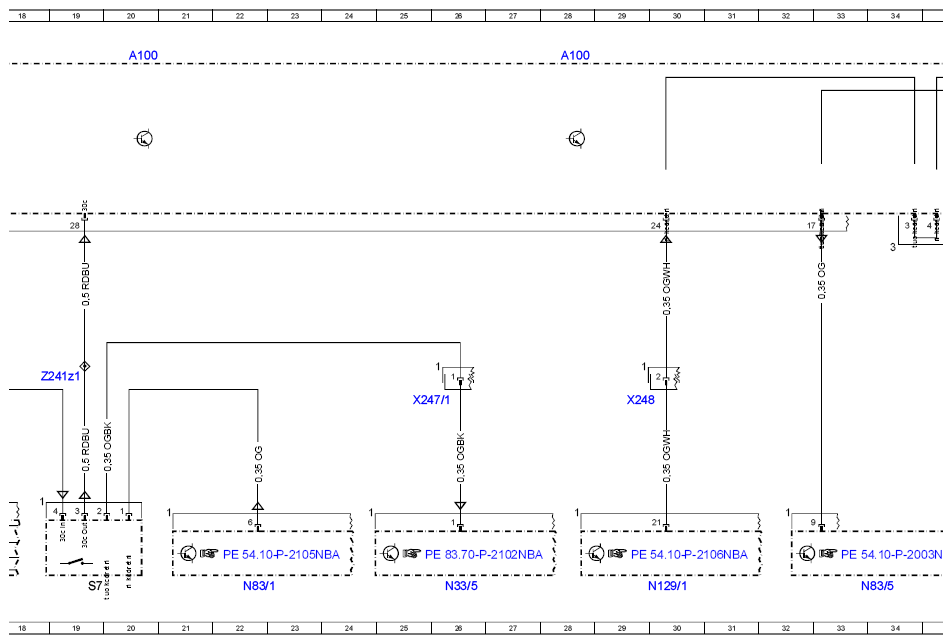

Wiring Diagram For Battery Management Control Unit - PE54.10-P-2104-97NBA
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166.063 as of model year 2016 with CODE ME05 (HYBRID DRIVE 80KW VARIANT (INCLUDING PLUGIN)) Control unit N82/2, high-voltage battery module A100
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 64L |
| A100 | High-voltage battery module | 4A |
| A100 | High-voltage battery module | 12A |
| A100 | High-voltage battery module | 20A |
| A100 | High-voltage battery module | 28A |
| A100 | High-voltage battery module | 53A |
| A100 | High-voltage battery module | 60A |
| A100 | High-voltage battery module | 36A |
| A100 | High-voltage battery module | 44A |
| A100f750 | Electrical fuse 750 | 52C |
| A100f751 | Electrical fuse 751 | 55C |
| A100f752 | Electrical fuse 752 | 35C |
| A100n1 | High-voltage on-board electrical system insulation monitoring control unit | 57C |
| A100s1 | Contactor | 58C |
| A100s2 | Contactor 2 | 58C |
| CAN L | Hybrid CAN | 12K |
| F33 | Battery compartment prefuse box | 5L |
| F33f41 | Fuse 41 | 4L |
| F34/6 | High-voltage distributor plate | 52L |
| F4 | Rear fuse box | 9L |
| F4f118 | Fuse 118 | 8L |
| F58 | Engine compartment fuse and relay module | 43L |
| F58f219 | Fuse 219 | 41L |
| K88 | Pyrotechnical separator | 16L |
| M43/11 | Low-temperature circuit additional circulation pump 2 | 49L |
| M43/7 | Low temperature circuit circulation pump 2 | 46L |
| N129/1 | Power electronics control unit | 30L |
| N129/1 | Power electronics control unit | 52L |
| N33/5 | High-voltage PTC heater | 26L |
| N82/2 | Battery management system control unit | 2A |
| N83/1 | DC/DC converter control unit | 22L |
| N83/1 | DC/DC converter control unit | 56L |
| N83/5 | Charger | 34L |
| S7 | High-voltage disconnect device | 19L |
| U180 | Valid for cold countries | 47H |
| W52/17 | DC/DC converter longitudinal member ground connection | 57H |
| W7 | Right rear center section ground point | 4G |
| X247/1 | Front passenger A-pillar electrical connector, rescue | 26H |
| X248 | Underfloor electrical connector (rectifier) | 29H |
| X30/54 | Rear hybrid CAN (CAN L) potential distributor electrical connector | 12L |
| Y73/2 | Low-temperature circuit switchover valve 2 | 37L |
| Z241z1 | Circuit 30c connector sleeve | 19G |
| Z244/1 | Connector sleeve, circuit 87/C1 | 39L |
| Z68/51 | LIN bus connector sleeve (high-voltage battery) | 46G |
| Z68/53 | LIN bus ground connection connector sleeve (high-voltage battery) | 45G |
