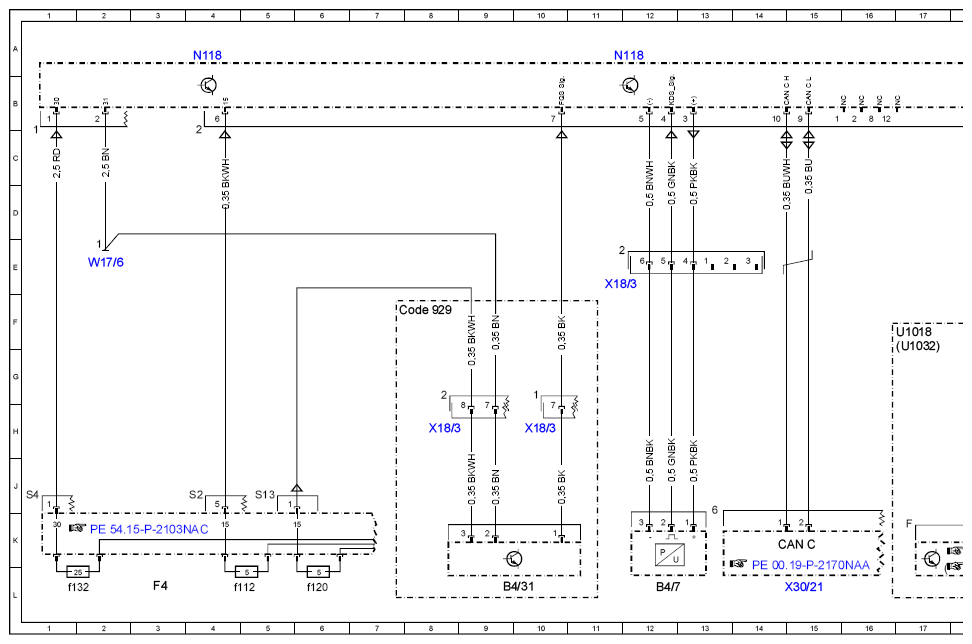

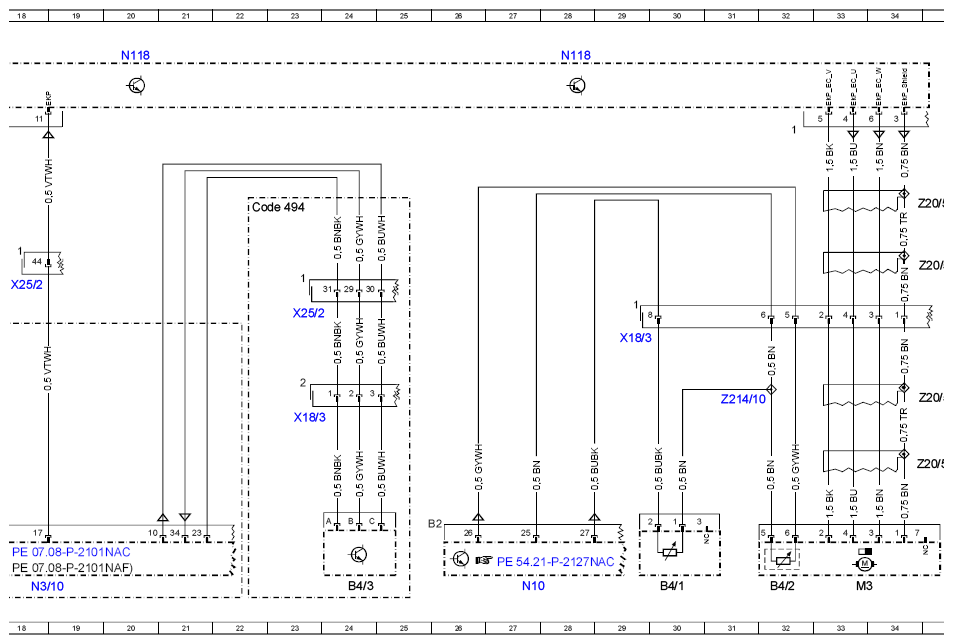

Wiring Diagram For Fuel Pump Control Unit - PE47.40-P-2101-97NAA
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 157.9, 276.8/9, 278.9 in MODEL 166 up to model year 2016 Control unit N118
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 40L |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 30L |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 32L |
| B4/3 | Fuel tank pressure sensor | 24L |
| B4/31 | Fuel quality sensor | 9L |
| B4/7 | Fuel pressure sensor | 12L |
| CAN C | Drive train CAN | 15K |
| Code 494 | USA version | 22D |
| Code 929 | Engine for ethanol fuel | 7F |
| F4 | Rear fuse box | 3L |
| F4f112 | Fuse 112 | 5L |
| F4f120 | Fuse 120 | 6L |
| F4f132 | Fuse 132 | 2L |
| M3 | Fuel pump (FP) | 33L |
| N10 | SAM control unit | 27L |
| N118 | Fuel pump control unit | 4A |
| N118 | Fuel pump control unit | 20A |
| N118 | Fuel pump control unit | 28A |
| N118 | Fuel pump control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 18L |
| U1018 | Valid for gasoline engine 276 | 17F |
| U1032 | Valid for engine 278 and 157 | 17G |
| W17/6 | Rear seat crossmember ground point | 2E |
| X18/3 | Vehicle interior/fuel tank electrical connector | 11E |
| X18/3 | Vehicle interior/fuel tank electrical connector | 29F |
| X18/3 | Vehicle interior/fuel tank electrical connector | 8H |
| X18/3 | Vehicle interior/fuel tank electrical connector | 10H |
| X18/3 | Vehicle interior/fuel tank electrical connector | 23H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 18E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 23F |
| X30/21 | Drive train CAN voltage distributor electrical connector | 15L |
| Z20/55z1 | Fuel pump actuation shielding connector sleeve | 35D |
| Z20/55z2 | Fuel pump actuation shielding connector sleeve | 35E |
| Z20/55z3 | Fuel pump actuation shielding connector sleeve | 35G |
| Z20/55z4 | Fuel pump actuation shielding connector sleeve | 35J |
| Z214/10 | Fuel level sensor ground line connector sleeve | 31G |
