Remove/install headlamp range adjustment front axle sensor - AR82.10-P-4083GQ
MODEL 166 with CODE 615 (Bi-xenon headlamp unit with integrated curve illumination) with CODE 621 (Intelligent Light System (left-hand traffic)) with CODE 622 (Intelligent Light System (right-hand traffic))
| Remove/install | |||
| 1 | Lift vehicle on vehicle lift | AR00.60-P-1000GZ | |
| 2 | Disconnect electrical connector at level sensor (B22/8) or (B22/9) | ||

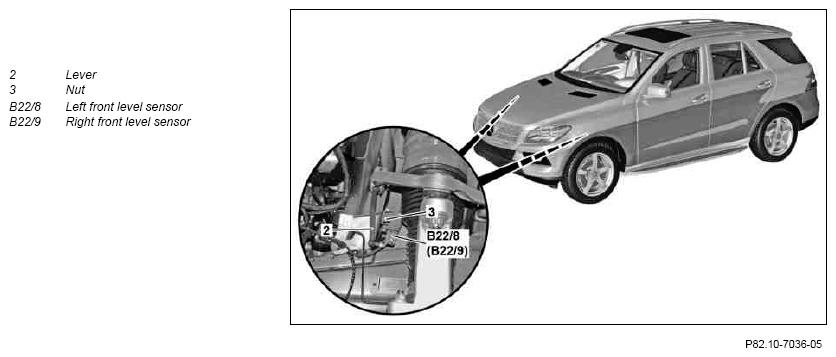

| 3 | Unclip lever (2) at upper transverse control arm | ||
| 4 | Unscrew nut (3) and remove level sensor (B22/8) or (B22/9) with bracket | ||
| Notes on self-locking nuts and bolts | AH00.00-N-0001-01A | ||
| *BA82.10-P-1001-01B | |||
| 5 | Detach level sensor (B22/8) or (B22/9) from bracket | When replacing level sensor (B22/8) or (B22/9) | |
| *BA82.10-P-1002-01B | |||
| 6 | Detach lever (2) at level sensor (B22/8) or (B22/9) | When replacing level sensor (B22/8) or (B22/9) | |
| 7 | Install in the reverse order | ||
| 8 | Connect Star Diagnosis, read out fault memory and adjust zero position of headlamps | ||
| AD00.00-P-2000-04A | |||
| Check | |||
| 9 | Check headlamp setting and correct if necessary | ||
| AP82.10-P-8260GZA |
FRONT AXLE LEVEL SENSOR
| Number | Designation | MODEL 166 | |
|---|---|---|---|
| BA82.10-P-1002-01B | Bolt/nut of level sensor to retaining plate | Nm | 5 |
FRONT AXLE LEVEL SENSOR
| Number | Designation | MODEL 166 | |
|---|---|---|---|
| BA82.10-P-1001-01B | Nut for sensor with bracket to "console for upper transverse control arm" | Nm | 8 |
