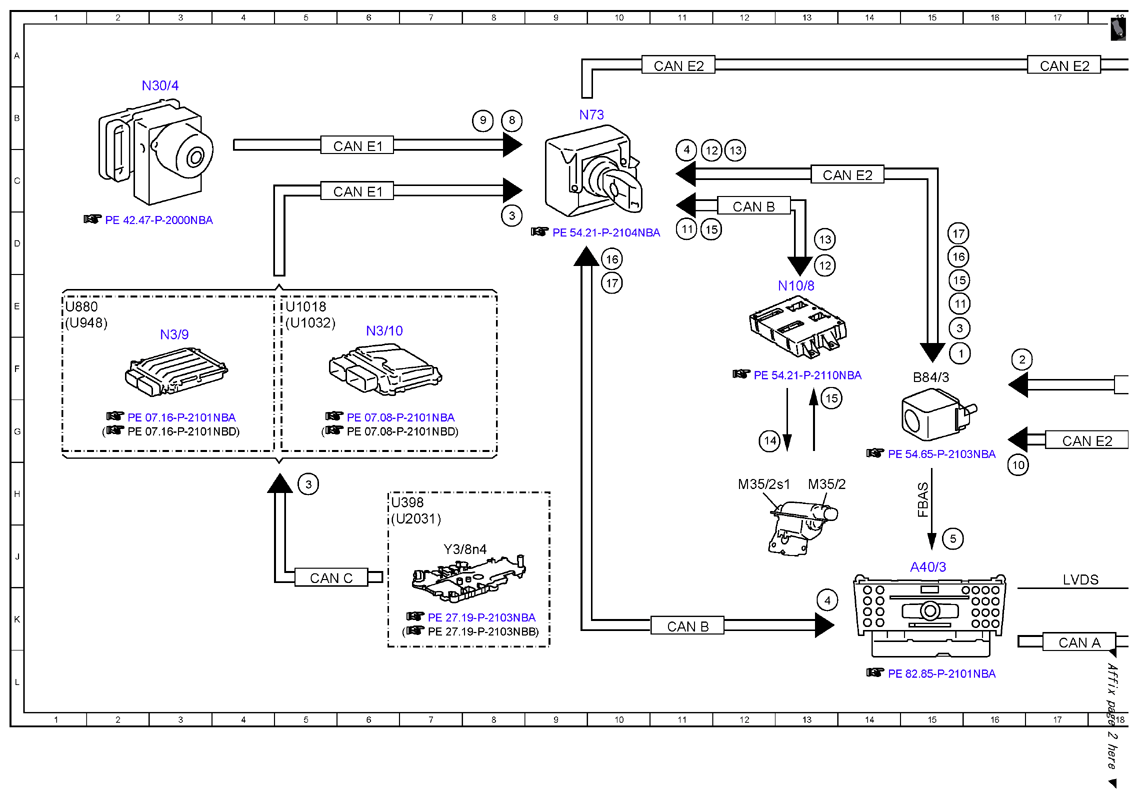

| 1 |
Circuit 15, status |
15F |
| 10 |
Front wheel angle, signal |
16G |
| 11 |
Tailgate rotary tumbler switch, status |
11D |
| 11 |
Tailgate rotary tumbler switch, status |
15E |
| 12 |
"Open" rear camera cover, request |
12B |
| 12 |
"Open" rear camera cover, request |
12B |
| 13 |
"Close" rear camera cover, request |
12B |
| 13 |
"Close" rear camera cover, request |
12B |
| 14 |
Rear camera cover motor, actuation |
12G |
| 15 |
Rear camera cover motor switch, status |
15E |
| 15 |
Rear camera cover motor switch, status |
15E |
| 15 |
Rear camera cover motor switch, status |
15E |
| 16 |
360° camera service mode, request |
15D |
| 16 |
360° camera service mode, request |
15D |
| 17 |
Backup camera function, status |
10E |
| 17 |
Backup camera function, status |
15D |
| 2 |
Vehicle speed, signal |
16F |
| 3 |
Gear range, status |
5H |
| 3 |
Gear range, status |
8D |
| 3 |
Gear range, status |
15E |
| 4 |
COMAND activation, request |
11C |
| 4 |
COMAND activation, request |
11C |
| 5 |
Composite Video Baseband Signal |
15J |
| 6 |
Audio/COMAND display, actuation |
18K |
| 7 |
Low voltage differential signal video signal data transfer, signal |
18J |
| 8 |
Wheel rotation direction, signal |
8B |
| 8 |
Wheel rotation direction, signal |
19B |
| 9 |
Wheel speed, signal |
8B |
| 9 |
Wheel speed, signal |
19B |

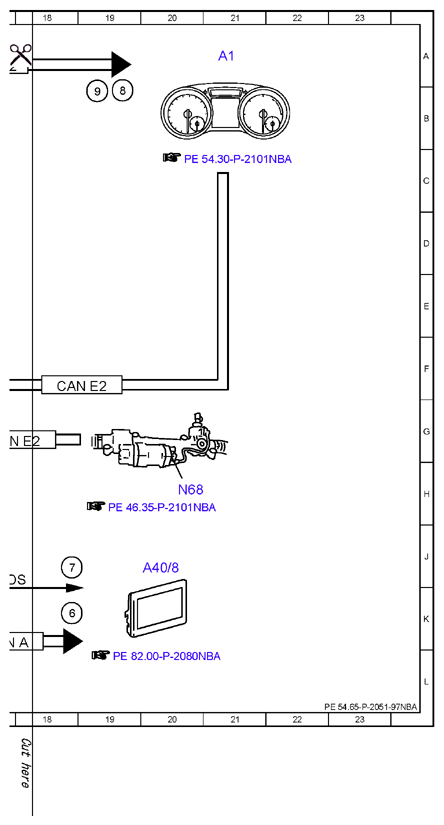

| A1 |
Instrument cluster |
21A |
| A40/3 |
COMAND control unit |
15J |
| A40/8 |
Audio/COMAND display |
20J |
| B84/3 |
Backup camera |
15F |
| CAN A |
Telematics CAN |
17K |
| CAN B |
Interior CAN |
12C |
| CAN B |
Interior CAN |
11K |
| CAN C |
Drive train CAN |
5J |
| CAN E1 |
Chassis CAN 1 |
6C |
| CAN E1 |
Chassis CAN 1 |
6C |
| CAN E2 |
Chassis CAN 2 |
11A |
| CAN E2 |
Chassis CAN 2 |
18F |
| CAN E2 |
Chassis CAN 2 |
17G |
| CAN E2 |
Chassis CAN 2 |
13C |
| CAN E2 |
Chassis CAN 2 |
17A |
| FBAS |
Composite Video Baseband Signal |
15H |
| LVDS |
Low voltage differential signal |
17J |
| M35/2 |
Rear camera cover motor |
13H |
| M35/2s1 |
Rear camera cover motor switch |
12H |
| N10/8 |
Rear control unit |
13E |
| N3/10 |
ME-SFI [ME] control unit |
6E |
| N3/9 |
CDI control unit |
3F |
| N30/4 |
Electronic Stability Program control unit |
3B |
| N68 |
Electrical power steering control unit |
20H |
| N73 |
Electronic ignition switch control unit |
9B |
| U1018 |
Valid for gasoline engine 276 |
5E |
| U1032 |
Valid for engine 278 and 157 |
5E |
| U2031 |
Valid for transmission 724 |
6H |
| U398 |
Valid for transmission 725 (NAG3) |
6H |
| U880 |
Valid for engine 642 |
1E |
| U948 |
Valid for diesel engine 651 |
1E |
| Y3/8n4 |
Fully integrated transmission control unit |
7J |
