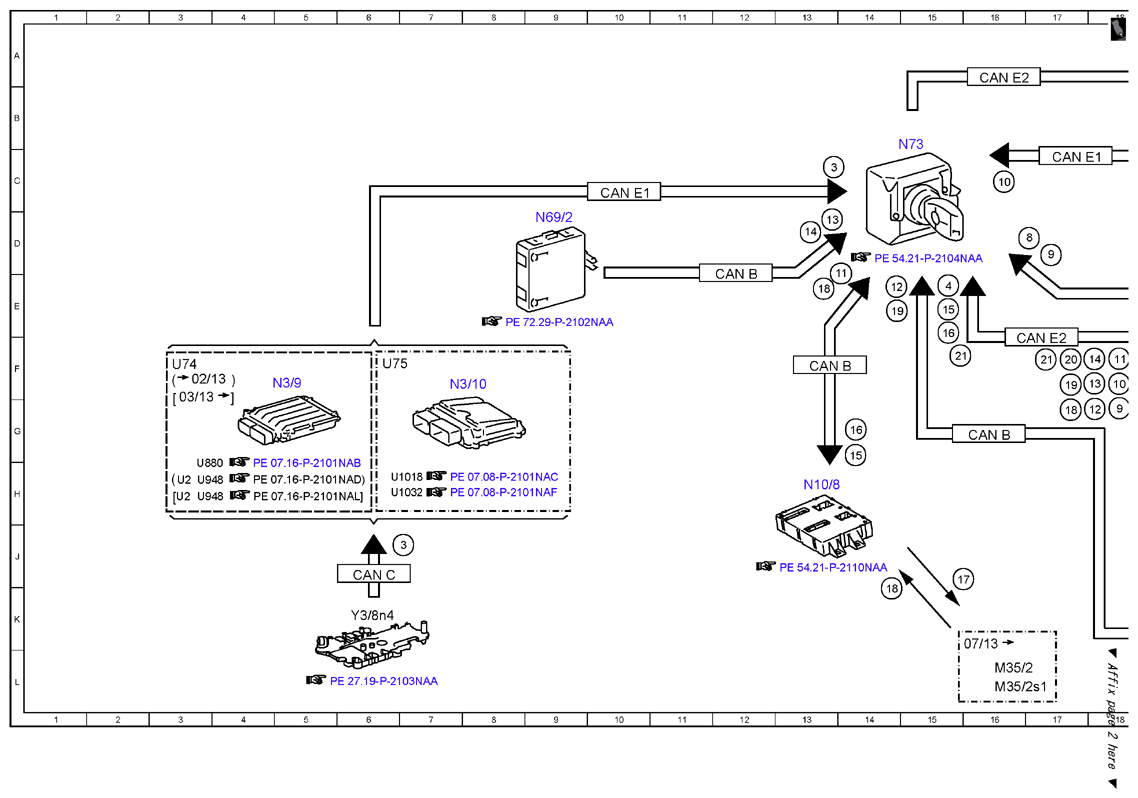

| 1 |
Circuit 15, status |
18G |
| 10 |
Steering wheel angle, signal |
16C |
| 10 |
Steering wheel angle, signal |
20B |
| 10 |
Steering wheel angle, signal |
18F |
| 11 |
Tailgate rotary tumbler switch, status |
18F |
| 11 |
Tailgate rotary tumbler switch, status |
13E |
| 12 |
Reversing camera mode, request |
14E |
| 12 |
Reversing camera mode, request |
18G |
| 13 |
Door rotary tumbler switch, status |
18F |
| 13 |
Door rotary tumbler switch, status |
13D |
| 14 |
Mirror housing position, signal |
18F |
| 14 |
Mirror housing position, signal |
18F |
| 15 |
"Open" rear camera cover, request |
15E |
| 15 |
"Open" rear camera cover, request |
15E |
| 16 |
"Close" rear camera cover, request |
15E |
| 16 |
"Close" rear camera cover, request |
15E |
| 17 |
Rear camera cover motor, actuation |
16J |
| 18 |
Rear camera cover motor switch, status |
14J |
| 18 |
Rear camera cover motor switch, status |
14J |
| 18 |
Rear camera cover motor switch, status |
14J |
| 19 |
360° camera service mode, request |
17F |
| 19 |
360° camera service mode, request |
17F |
| 2 |
Vehicle speed, signal |
19G |
| 20 |
Reverse gear, status |
19G |
| 21 |
Backup camera function, status |
17F |
| 21 |
Backup camera function, status |
15F |
| 3 |
Gear range, status |
7J |
| 3 |
Gear range, status |
18F |
| 3 |
Gear range, status |
13C |
| 4 |
Backup camera function, status |
20K |
| 4 |
Backup camera function, status |
15E |
| 5 |
Composite Video Baseband Signal |
22J |
| 5 |
Composite Video Baseband Signal |
23G |
| 5 |
Composite Video Baseband Signal |
21H |
| 6 |
Audio/COMAND display, actuation |
25K |
| 7 |
Low voltage differential signal video signal data transfer, signal |
25K |
| 8 |
Wheel rotation direction, signal |
18F |
| 8 |
Wheel rotation direction, signal |
17D |
| 8 |
Wheel rotation direction, signal |
24D |
| 8 |
Wheel rotation direction, signal |
26B |
| 9 |
Wheel speed, signal |
18G |
| 9 |
Wheel speed, signal |
17D |
| 9 |
Wheel speed, signal |
24D |
| 9 |
Wheel speed, signal |
25B |

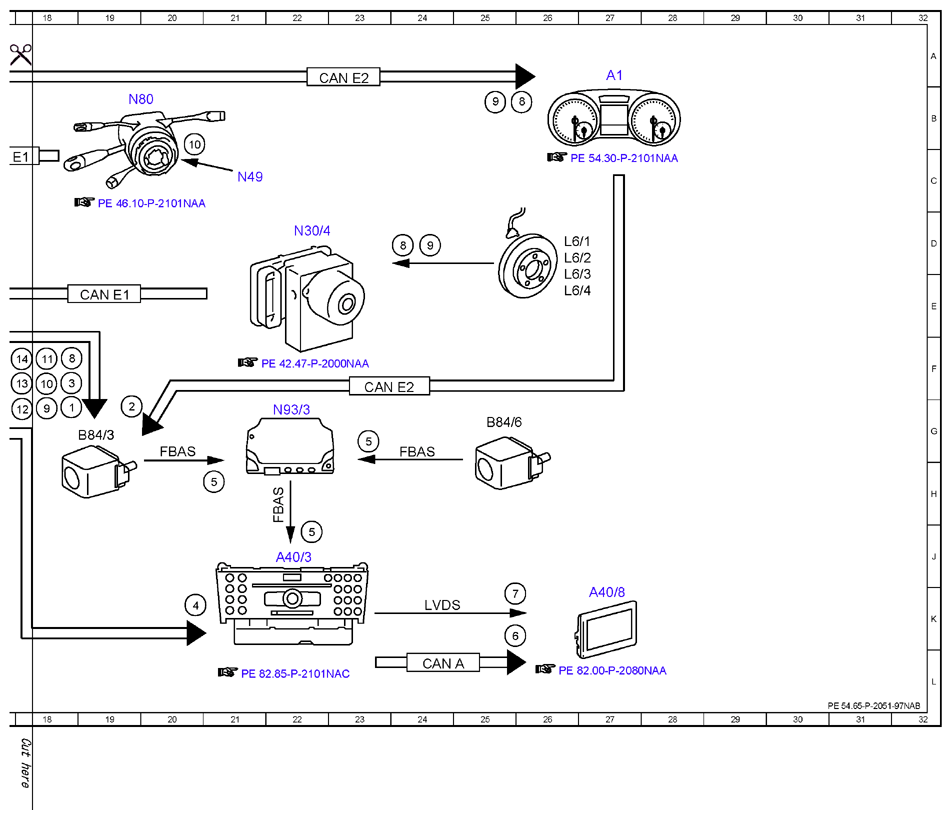

| A1 |
Instrument cluster |
27A |
| A40/3 |
COMAND control unit |
22J |
| A40/8 |
Audio/COMAND display |
27K |
| B84/3 |
Backup camera |
19G |
| B84/6 |
Passenger-side outside mirror backup camera |
25G |
| CAN A |
Telematics CAN |
24L |
| CAN B |
Interior CAN |
16G |
| CAN B |
Interior CAN |
12E |
| CAN B |
Interior CAN |
13F |
| CAN C |
Drive train CAN |
6J |
| CAN E1 |
Chassis CAN 1 |
10C |
| CAN E1 |
Chassis CAN 1 |
19E |
| CAN E1 |
Chassis CAN 1 |
17C |
| CAN E2 |
Chassis CAN 2 |
16A |
| CAN E2 |
Chassis CAN 2 |
17F |
| CAN E2 |
Chassis CAN 2 |
23F |
| CAN E2 |
Chassis CAN 2 |
23A |
| FBAS |
Composite Video Baseband Signal |
20G |
| FBAS |
Composite Video Baseband Signal |
24G |
| L6/1 |
Left front axle RPM sensor |
26D |
| L6/2 |
Right front axle RPM sensor |
26D |
| L6/3 |
Left rear axle RPM sensor |
26E |
| L6/4 |
Right rear axle RPM sensor |
26E |
| LVDS |
Low voltage differential signal |
24K |
| M35/2 |
Rear camera cover motor |
16L |
| M35/2s1 |
Rear camera cover motor switch |
16L |
| N10/8 |
Rear control unit |
13H |
| N3/10 |
ME-SFI [ME] control unit |
7F |
| N3/9 |
CDI control unit |
5F |
| N30/4 |
Electronic Stability Program control unit |
22D |
| N49 |
Steering wheel angle sensor |
21C |
| N69/2 |
Right front door control unit |
9D |
| N73 |
Electronic ignition switch control unit |
14B |
| N80 |
Steering column module control unit |
19B |
| N93/3 |
Reversing camera electronics |
22G |
| U1018 |
Valid for gasoline engine 276 |
6H |
| U1032 |
Valid for engine 278 and 157 |
6H |
| U2 |
Valid for all except USA |
3H |
| U2 |
Valid for all except USA |
3H |
| U74 |
Valid for diesel engines |
3F |
| U75 |
Valid for gasoline engines |
6F |
| U880 |
Valid for engine 642 |
3H |
| U948 |
Valid for diesel engine 651 |
3H |
| U948 |
Valid for diesel engine 651 |
3H |
| Y3/8n4 |
Fully integrated transmission control unit |
6K |
