| 1 |
Circuit 15, status |
13H |
| 10 |
Operation, signal |
11D |
| 10 |
Operation, signal |
12G |
| 11 |
Steering column adjustment switch, status |
20J |
| 11 |
Steering column adjustment switch, status |
15J |
| 12 |
CRUISE CONTROL lever, signal |
20G |
| 12 |
CRUISE CONTROL lever, signal |
15J |
| 13 |
Combination switch, status |
20H |
| 13 |
Combination switch, status |
16J |
| 14 |
ATTENTION ASSIST, status |
12C |
| 14 |
ATTENTION ASSIST, status |
12G |
| 15 |
Warning message issue, request |
10B |
| 15 |
Warning message issue, request |
12F |
| 16 |
Warning tone, request |
11B |
| 16 |
Warning tone, request |
12F |
| 2 |
Instrument cluster message, request |
10B |
| 2 |
Instrument cluster message, request |
13F |
| 3 |
Multifunction steering wheel button group, signal |
22G |
| 3 |
Multifunction steering wheel button group, signal |
14J |
| 3 |
Multifunction steering wheel button group, signal |
22D |
| 4 |
Time, signal |
12C |
| 4 |
Time, signal |
13G |
| 5 |
Rain/light sensor, status |
7H |
| 5 |
Rain/light sensor, status |
11E |
| 5 |
Rain/light sensor, status |
13G |
| 6 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
11J |
| 7 |
Steering wheel angle, signal |
22H |
| 7 |
Steering wheel angle, signal |
15J |
| 8 |
Wheel speed, signal |
14H |
| 9 |
Audio applications, signal |
11D |
| 9 |
Audio applications, signal |
12H |

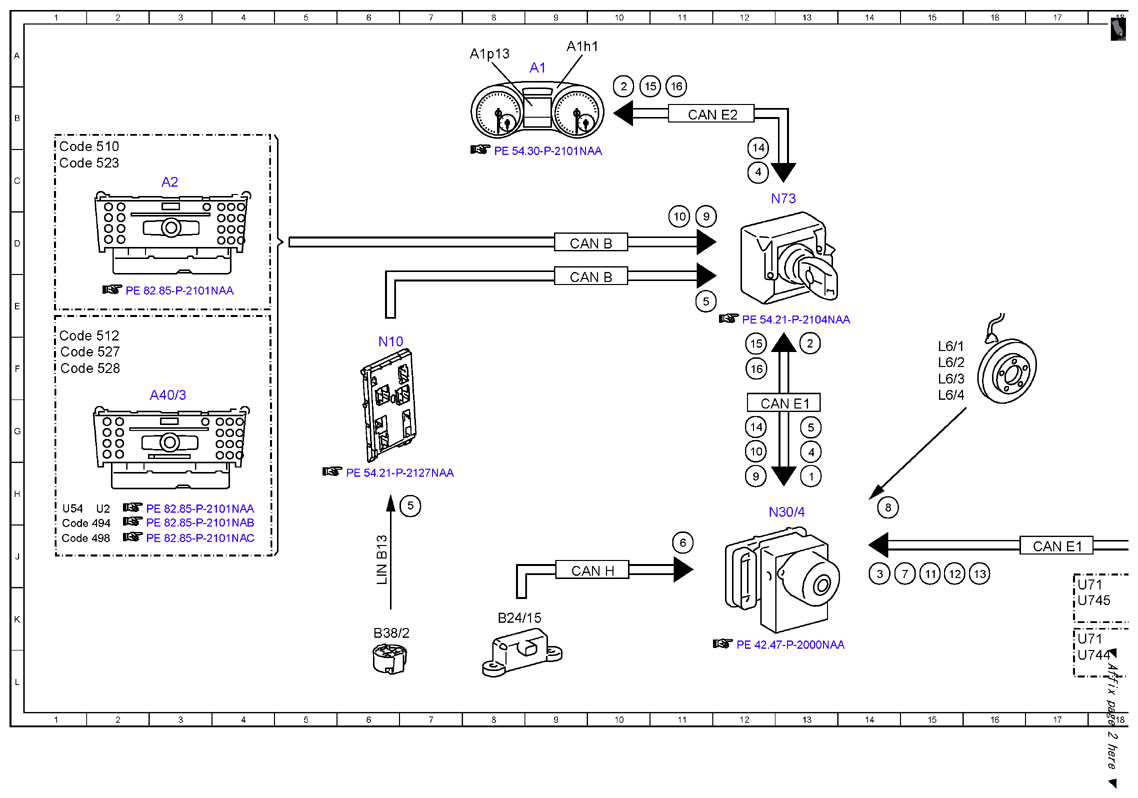

| A1 |
Instrument cluster |
9A |
| A1h1 |
Warning buzzer |
9A |
| A1p13 |
Multifunction display |
8A |
| A2 |
Radio |
3C |
| A40/3 |
COMAND control unit |
3F |
| B24/15 |
Yaw rate sensor for lateral and longitudinal acceleration |
8K |
| B38/2 |
Rain/light sensor |
6K |
| CAN B |
Interior CAN |
9E |
| CAN B |
Interior CAN |
9D |
| CAN E1 |
Chassis CAN 1 |
17J |
| CAN E1 |
Chassis CAN 1 |
12G |
| CAN E2 |
Chassis CAN 2 |
11B |
| CAN H |
Vehicle dynamics CAN |
9J |
| Code 4 |
USA version |
1J |
| Code 4 |
Japan version |
1J |
| Code 5 |
Audio 20 with CD changer |
1C |
| Code 5 |
COMAND APS with DVD changer |
1F |
| Code 5 |
Audio 20 radio |
1C |
| Code 5 |
COMAND APS (with navigation) |
1F |
| Code 5 |
COMAND with DVD changer |
1F |
| L6/1 |
Left front axle RPM sensor |
15F |
| L6/2 |
Right front axle RPM sensor |
15F |
| L6/3 |
Left rear axle RPM sensor |
15F |
| L6/4 |
Right rear axle RPM sensor |
15G |
| LIN B13 |
Roof LIN |
6J |
| LIN E1 |
Steering LIN |
21E |

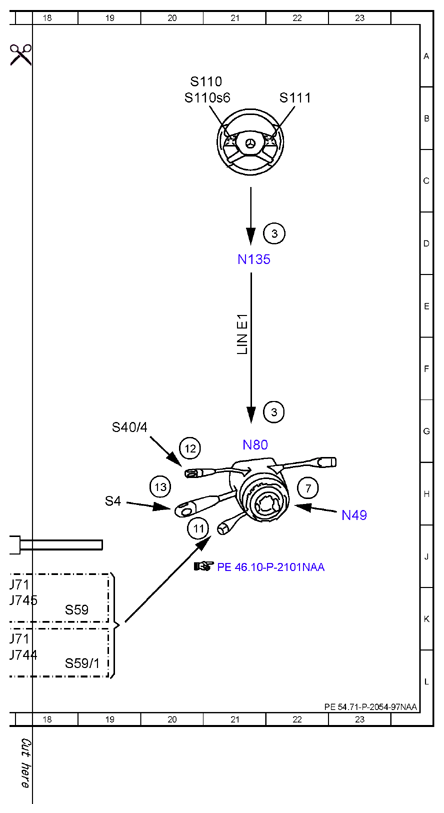

| N10 |
SAM control unit |
6F |
| N135 |
Steering wheel electronics |
21D |
| N30/4 |
Electronic Stability Program control unit |
13H |
| N49 |
Steering wheel angle sensor |
23H |
| N73 |
Electronic ignition switch control unit |
13C |
| N80 |
Steering column module control unit |
21G |
| S110 |
Left multifunction steering wheel button group |
20A |
| S110s6 |
OK button |
20B |
| S111 |
Right multifunction steering wheel button group |
22B |
| S4 |
Combination switch |
19H |
| S40/4 |
Cruise control lever |
19G |
| S59 |
Steering column adjustment switch |
18K |
| S59/1 |
Steering column adjustment and steering wheel heater switch |
18L |
| U2 |
Valid for all except USA |
2H |
| U54 |
Valid for all except Japan |
1H |
| U71 |
Valid for fully electric seat adjustment with memory function |
17K |
| U71 |
Valid for fully electric seat adjustment with memory function |
17K |
| U744 |
Valid for steering wheel heater |
17L |
| U745 |
Not valid for steering wheel heater |
17K |
