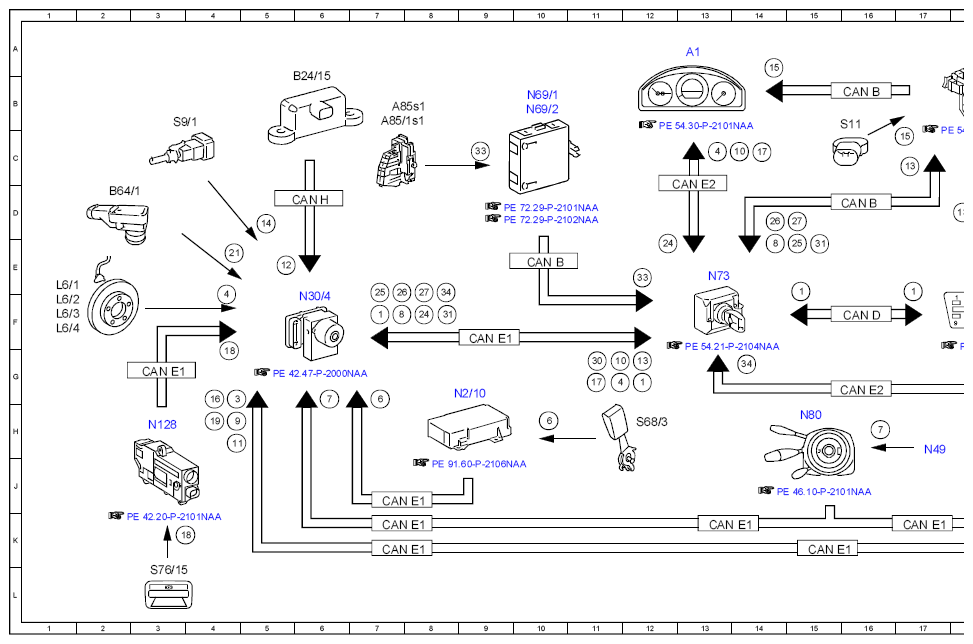

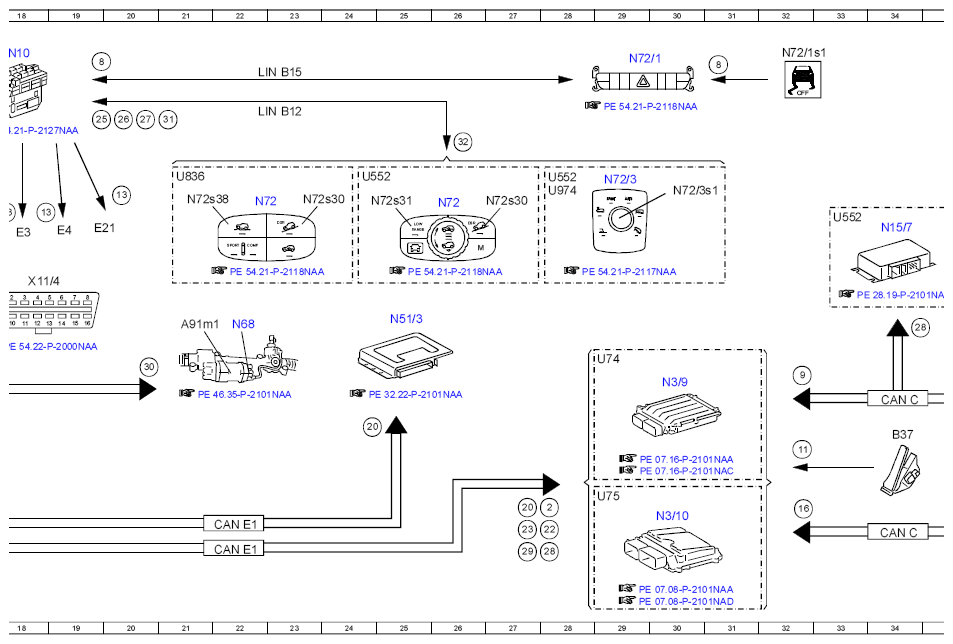

Electrical Function Schematic For Adaptive Brake (ABR) - PE42.47-P-2050-97NAA
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 up to model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Diagnosis, communication | 15E |
| 1 | Diagnosis, communication | 17E |
| 1 | Diagnosis, communication | 7F |
| 1 | Diagnosis, communication | 12G |
| 10 | Instrument cluster, message | 11G |
| 10 | Instrument cluster, message | 14C |
| 11 | Accelerator pedal sensor, signal | 32H |
| 11 | Accelerator pedal sensor, signal | 4H |
| 12 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 5E |
| 13 | Brake lights, request | 17C |
| 13 | Brake lights, request | 12G |
| 13 | Brake lights, request | 18D |
| 13 | Brake lights, request | 18D |
| 14 | Brake light switch, signal | 5D |
| 15 | Brake fluid level switch, status | 17C |
| 15 | Brake fluid level switch, status | 14A |
| 16 | Intelligent servo module, status | 32J |
| 16 | Intelligent servo module, status | 4G |
| 17 | ABS indicator lamp, actuation | 11G |
| 17 | ABS indicator lamp, actuation | 14C |
| 18 | Electric parking brake switch, status | 3K |
| 18 | Electric parking brake switch, status | 4G |
| 19 | Service brake braking torque, request | 4H |
| 2 | Service brake, status | 37F |
| 2 | Service brake, status | 28J |
| 20 | ESP®, status | 27J |
| 20 | ESP®, status | 37G |
| 20 | ESP®, status | 24H |
| 21 | Brake vacuum sensor, signal | 4E |
| 22 | Engine torque, reduce request | 28K |
| 23 | Downshift suppression, request | 27K |
| 23 | Downshift suppression, request | 38G |
| 24 | Dynamometer mode, status | 8F |
| 24 | Dynamometer mode, status | 12E |
| 25 | Downhill Speed Regulation button, status | 7F |
| 25 | Downhill Speed Regulation button, status | 15E |
| 25 | Downhill Speed Regulation button, status | 19B |
| 26 | Off-road program button, status | 7F |
| 26 | Off-road program button, status | 14D |
| 26 | Off-road program button, status | 20B |
| 27 | Low Range button, status | 8F |
| 27 | Low Range button, status | 15D |
| 27 | Low Range button, status | 20B |
| 28 | Differential lock, request | 34F |
| 28 | Differential lock, request | 28K |
| 29 | Gear range, request | 36J |
| 29 | Gear range, request | 27K |
| 3 | Engine control, status | 4G |
| 30 | Steering assistance, request | 11G |
| 30 | Steering assistance, request | 20G |
| 31 | Off-Road package transmission mode controller, status | 21B |
| 31 | Off-Road package transmission mode controller, status | 8F |
| 31 | Off-Road package transmission mode controller, status | 15E |
| 32 | Light-emitting diode actuation | 26C |
| 33 | Door rotary tumbler switch, status | 12E |
| 33 | Door rotary tumbler switch, status | 9C |
| 34 | 14G | |
| 34 | 8F | |
| 4 | Wheel speed, signal | 13C |
| 4 | Wheel speed, signal | 4F |
| 4 | Wheel speed, signal | 11G |
| 5 | Circuit 15, status | 38F |
| 6 | Seat belt buckle switch, status | 10H |
| 6 | Seat belt buckle switch, status | 7G |
| 7 | Steering wheel angle sensor, signal | 16H |
| 7 | Steering wheel angle sensor, signal | 6G |
| 8 | ESP® button, status | 19A |
| 8 | ESP® button, status | 31A |
| 8 | ESP® button, status | 7F |
| 8 | ESP® button, status | 14E |
| 9 | Transmission control, status | 32G |
| 9 | Transmission control, status | 4H |
| A1 | Instrument cluster | 13A |
| A80 | Intelligent servo module for DIRECT SELECT | 37J |
| A85/1s1 | Right front door rotary tumbler switch | 7B |
| A85s1 | Left front door rotary tumbler switch | 7B |
| A91m1 | Electric power steering actuator motor | 21F |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 5B |
| B37 | Accelerator pedal sensor | 34H |
| B64/1 | Brake vacuum sensor | 2D |
| CAN B | Interior CAN | 16D |
| CAN B | Interior CAN | 16B |
| CAN B | Interior CAN | 10E |
| CAN C | Drive train CAN | 34H |
| CAN C | Drive train CAN | 34K |
| CAN D | Diagnostic CAN | 16F |
| CAN E1 | Chassis CAN 1 | 9F |
| CAN E1 | Chassis CAN 1 | 3G |
| CAN E1 | Chassis CAN 1 | 7J |
| CAN E1 | Chassis CAN 1 | 7K |
| CAN E1 | Chassis CAN 1 | 7K |
| CAN E1 | Chassis CAN 1 | 15K |
| CAN E1 | Chassis CAN 1 | 13K |
| CAN E1 | Chassis CAN 1 | 22K |
| CAN E1 | Chassis CAN 1 | 17K |
| CAN E1 | Chassis CAN 1 | 22K |
| CAN E2 | Chassis CAN 2 | 13D |
| CAN E2 | Chassis CAN 2 | 16G |
| CAN H | Vehicle dynamics CAN | 6D |
| E21 | Center stop lamp | 19D |
| E3 | Left rear lamp unit | 18D |
| E4 | Right rear lamp unit | 19D |
| L6/1 | Left front axle rpm sensor | 1E |
| L6/2 | Right front axle rpm sensor | 1F |
| L6/3 | Left rear axle rpm sensor | 1F |
| L6/4 | Right rear axle rpm sensor | 1F |
| LIN B12 | Center console switch LIN | 23B |
| LIN B15 | Battery sensor LIN | 23B |
| N10 | SAM control unit | 18A |
| N128 | Electric parking brake control unit | 3H |
| N15/7 | Transfer case control unit | 34D |
| N2/10 | Supplemental restraint system control unit | 9G |
| N3/10 | ME-SFI [ME] control unit | 30K |
| N3/9 | CDI control unit | 30G |
| N30/4 | Electronic Stability Program control unit | 6F |
| N49 | Steering wheel angle sensor | 17H |
| N51/3 | AIRMATIC control unit | 25F |
| N68 | Electrical power steering control unit | 22F |
| N69/1 | Left front door control unit | 10B |
| N69/2 | Right front door control unit | 10B |
| N72 | Lower control panel control unit | 22D |
| N72 | Lower control panel control unit | 26D |
| N72/1 | Upper control panel control unit | 29A |
| N72/1s1 | ESP OFF button | 32A |
| N72/3 | Off-Road operating panel control unit | 29C |
| N72/3s1 | Off-Road package transmission mode controller | 30D |
| N72s30 | Downhill Speed Regulation button | 23D |
| N72s30 | Downhill Speed Regulation button | 27D |
| N72s31 | Low Range button | 25D |
| N72s38 | Offroad program button | 21D |
| N73 | Electronic ignition switch control unit | 13E |
| N80 | Steering column module control unit | 15H |
| S11 | Brake fluid level switch | 16B |
| S68/3 | Driver seat belt buckle restraint system switch | 12H |
| S76/15 | Electric parking brake switch | 3L |
| S9/1 | Stop lamp switch | 3B |
| U552 | Valid for on-road/off-road package | 33D |
| U552 | Valid for on-road/off-road package | 24C |
| U552 | Valid for on-road/off-road package | 28C |
| U74 | Valid for diesel engines | 29G |
| U75 | Valid for gasoline engines | 29J |
| U836 | Valid for AIRMATIC | 21C |
| U974 | Not valid for hybrid drive | 28D |
| X11/4 | Diagnostic connector | 18E |
| Y3/8n4 | Fully integrated transmission control unit | 37D |
