Wiring diagram for common rail diesel injection (CDI) control unit - PE07.16-P-2101-97NBD

Code: Designation: Position:
A0 Color code key 80L
B16/15 Temperature sensor upstream of SCR catalytic converter 65L
B37 Accelerator pedal sensor 57L
CAN C Drive train CAN 14K
CAN C Drive train CAN 12K
CAN E1 Chassis CAN 1 21K
Code 4U7 Start/stop voltage dip protection 49K
Code B03 ECO start/stop function 9H
Code B03 ECO start/stop function 48K
Code B03 ECO start/stop function 48K
Code U77 BLUETEC (SCR) diesel exhaust treatment 63A
F32/3 Engine compartment prefuse box 50L
F32/3f6 Fuse 6 47K
F58 Engine compartment fuse and relay module 3L
F58 Engine compartment fuse and relay module 29L
F58 Engine compartment fuse and relay module 32L
F58f213 Fuse 213 2L
F58f215 Fuse 215 33L
F58f216 Fuse 216 30L
F58f217 Fuse 217 32L
G3/2 Oxygen sensor upstream of catalytic converter 42J
M4/7 Fan motor 54L
N10 SAM control unit 7L
N118 Fuel pump control unit 17L
N118/5 AdBlue® control unit 70L
N2/10 Supplemental restraint system control unit 61L
N3/9 CDI control unit 4A
N3/9 CDI control unit 12A
N3/9 CDI control unit 20A
N3/9 CDI control unit 36A
N3/9 CDI control unit 44A
N3/9 CDI control unit 56A
N3/9 CDI control unit 28A
N3/9 CDI control unit 68A
N3/9 CDI control unit 60A
R39/1 Vent line heater element 42K
R48 Coolant thermostat heating element 42K
U12 Valid for left-hand drive vehicles 12F
U13 Valid for right-hand drive vehicles 12G
U240 Valid for all except ECO start/stop function 48K
U437 Not valid for code 4U7 Start/stop voltage dip protection 49K
U591 Not valid for trailer hitch 23H
U960 Valid for radiator shutters 23H
W15/1 Right footwell ground point 13G
W15/5 Left front footwell ground point 13G
W2 Right front ground point at lamp unit 7E
W2 Right front ground point at lamp unit 28G
W2/1 Right front ground point 54H
X25/2 Engine compartment/vehicle interior electrical connector 17E
X25/2 Engine compartment/vehicle interior electrical connector 56E
X25/2 Engine compartment/vehicle interior electrical connector 64E
X26/31 Engine/engine compartment electrical connector 35G
X30/19 Vehicle floor chassis CAN E1 potential distributor electrical connector 21L
X30/21 Drive train CAN voltage distributor electrical connector 12L
X30/38 Potential distributor electrical connector (CAN I) 67L
Y123 Left switchable engine mount 44L
Y123/1 Right switchable engine mount 46L
Y130 Engine oil pump valve 39K
Y131 Oil spray nozzle shutoff valve 40K
Y133 Coolant pump switchover valve 40K
Y31/5 Boost pressure control pressure transducer 40J
Y74 Pressure regulator valve 39J
Y84 Radiator shutters actuator 24L
Y93 Boost pressure control flap pressure transducer 40K
Y94 Quantity control valve 39K
Z57/17 Engine mount connector sleeve in engine compartment 45G
Z7/47 Circuit 87D1 connector sleeve 38E
Z7/48 Circuit 87D2 connector sleeve 23G
Z7/48 Circuit 87D2 connector sleeve 39D
Z7/5z1 Circuit 87 connector sleeve 38H
Z7/5z2 Circuit 87 connector sleeve 39H

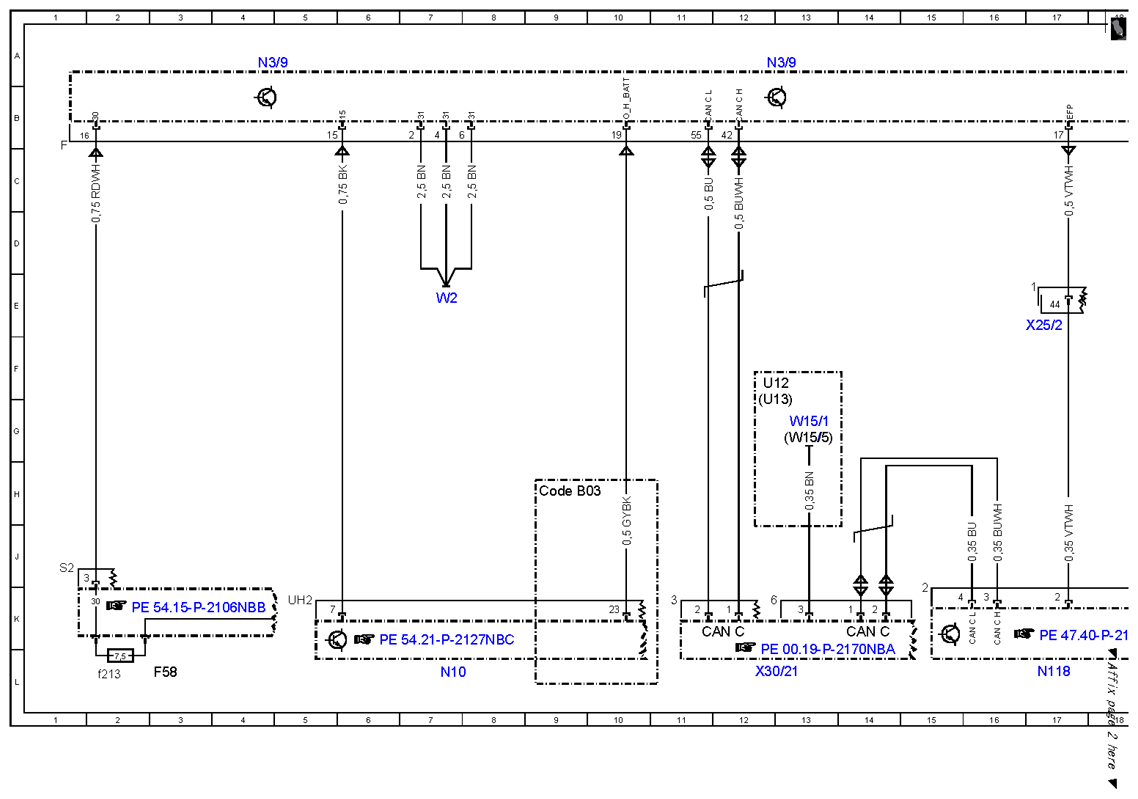

Fig 1: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (1 Of 5)
G10080058Courtesy of MERCEDES-BENZ USA

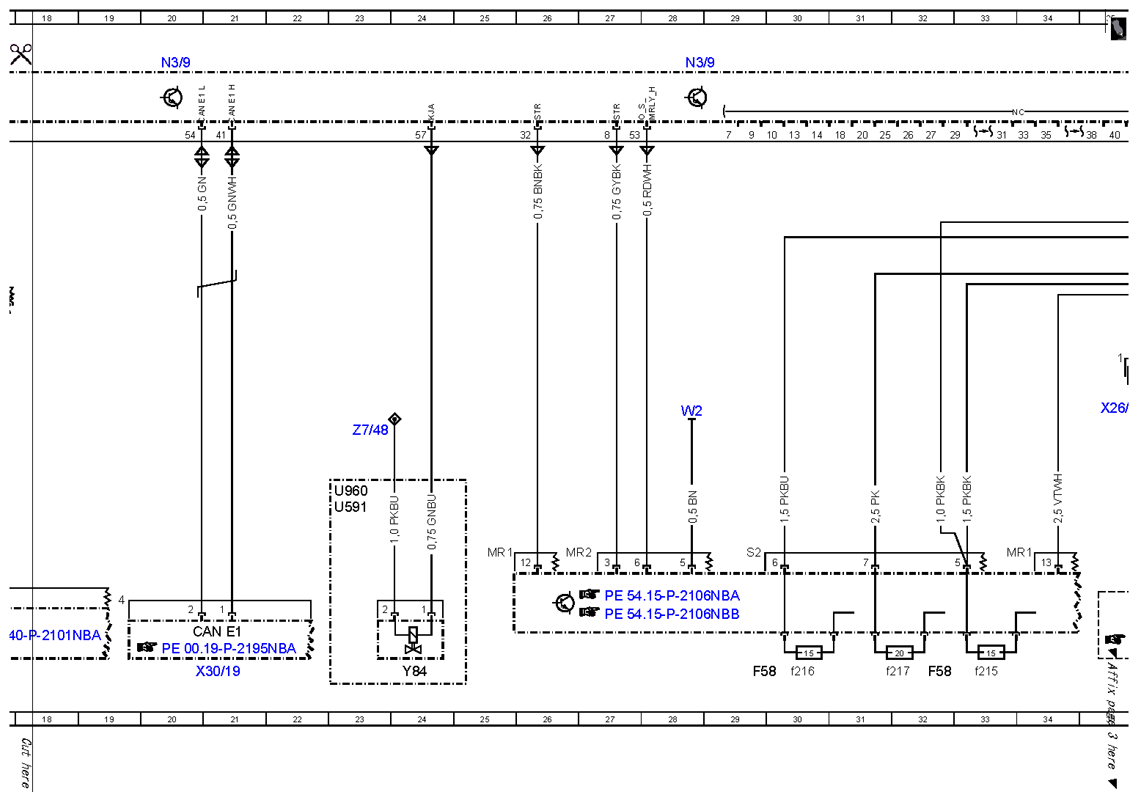

Fig 2: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (2 Of 5)
G10080059Courtesy of MERCEDES-BENZ USA

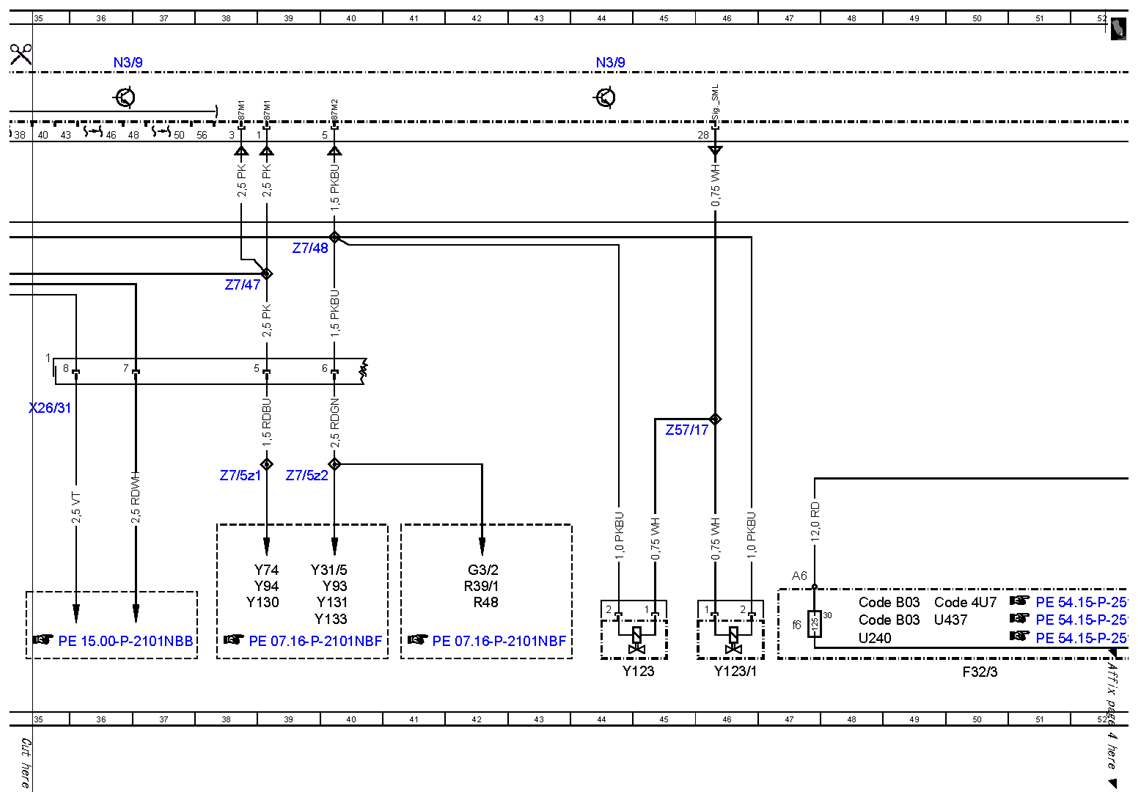

Fig 3: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (3 Of 5)
G10080060Courtesy of MERCEDES-BENZ USA

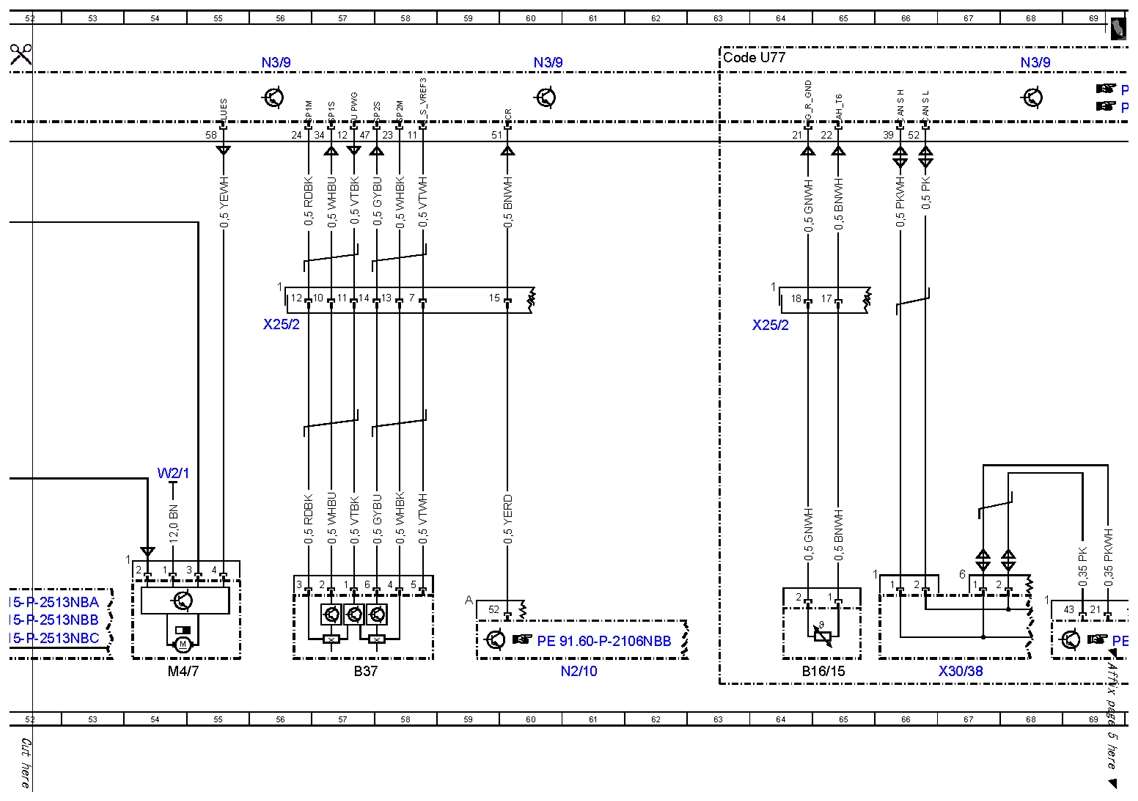

Fig 4: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (4 Of 5)
G10080061Courtesy of MERCEDES-BENZ USA

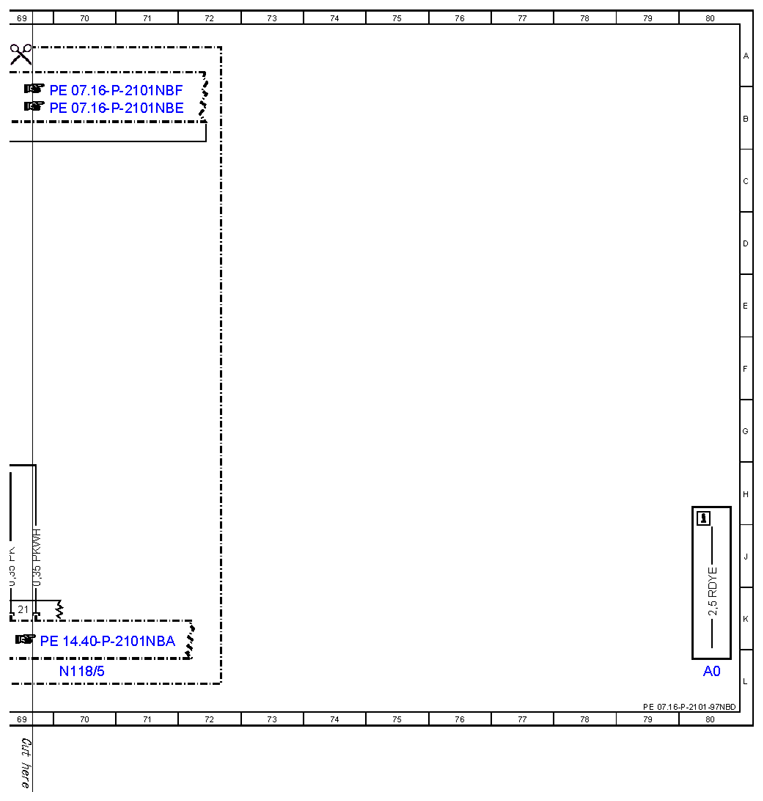

Fig 5: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (5 Of 5)
G10080062Courtesy of MERCEDES-BENZ USA
