Wiring diagram for gasoline direct injection system control unit - PE07.08-P-2101-97NBE

Code: Designation: Position:
A0 Color code key 23L
B11/4 Coolant temperature sensor 8L
B17 Intake air temperature sensor 2L
B2/5 Hot film mass air flow sensor 5L
B2/5b1 Intake air temperature sensor 5L
Code 920 Gasoline direct injection with stratified charge 3F
Code 920 Gasoline direct injection with stratified charge 12F
N3/10 ME-SFI [ME] control unit 4A
N3/10 ME-SFI [ME] control unit 12A
N3/10 ME-SFI [ME] control unit 10L
N3/10 ME-SFI [ME] control unit 20A
U1021 Not valid for gasoline engine with stratified operation 1F
Y87/1 Right exhaust gas recirculation positioner 18L
Y87/1b1 Right exhaust gas recirculation Hall sensor 18L
Y87/1m1 Right exhaust gas recirculation actuation motor 19L
Y87/2 Left exhaust gas recirculation positioner 15L
Y87/2b1 Left exhaust gas recirculation Hall sensor 16L
Y87/2m1 Left exhaust gas recirculation actuation motor 14L
Z5z1 Sensor voltage supply connector sleeve 16E
Z7/44 Ground connection connector sleeve 7G
Z7/44 Ground connection connector sleeve 1G
Z7/44 Ground connection connector sleeve 15E

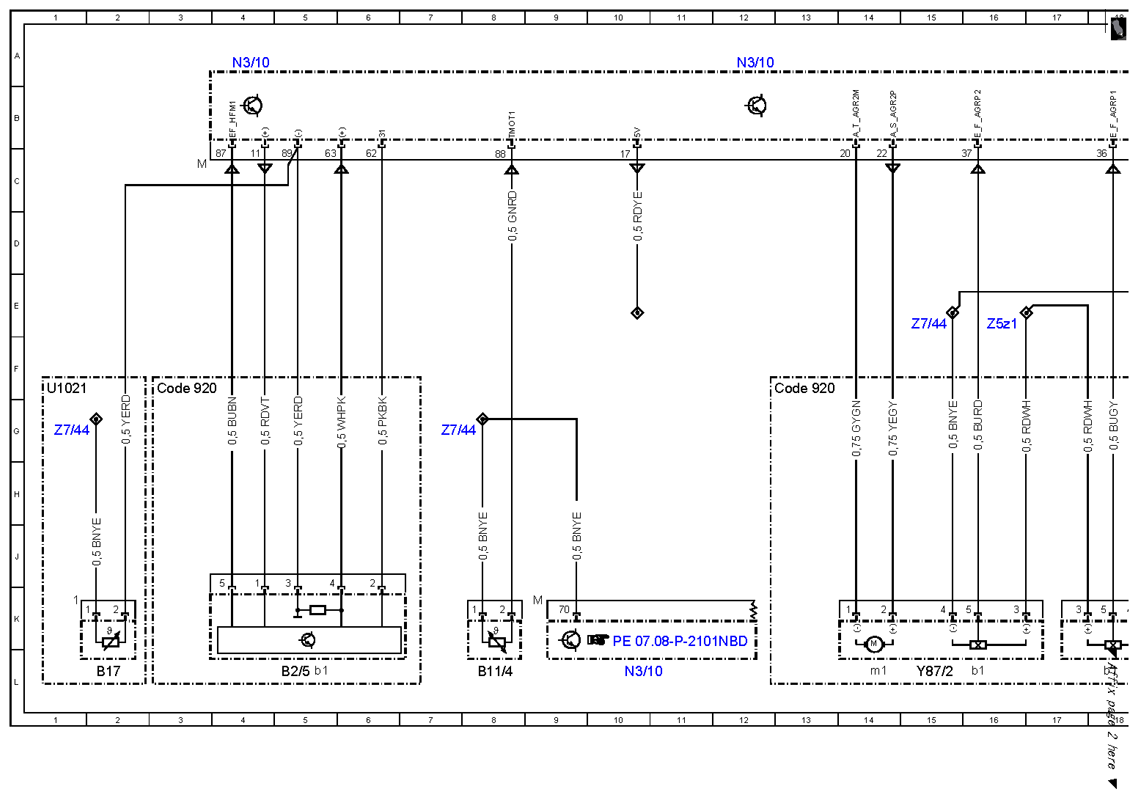

Fig 1: Gasoline Direct Injection System Control Unit - Wiring Diagram (1 Of 2)
G10080001Courtesy of MERCEDES-BENZ TRUCK CO., INC.

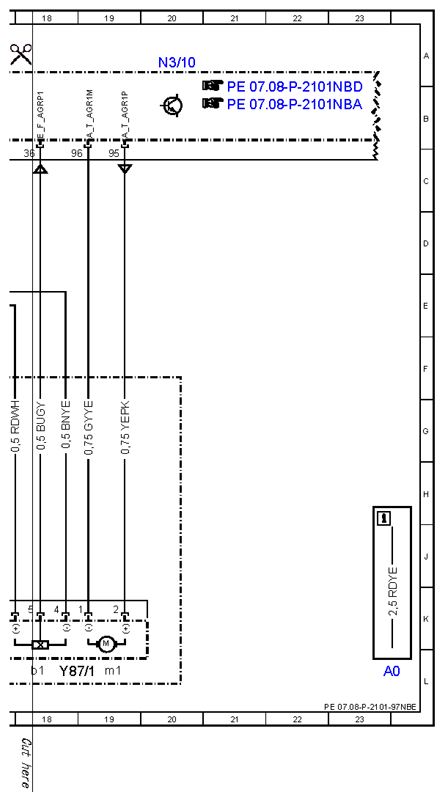

Fig 2: Gasoline Direct Injection System Control Unit - Wiring Diagram (2 Of 2)
G10080002Courtesy of MERCEDES-BENZ TRUCK CO., INC.
