| A0 |
Color code key |
137L |

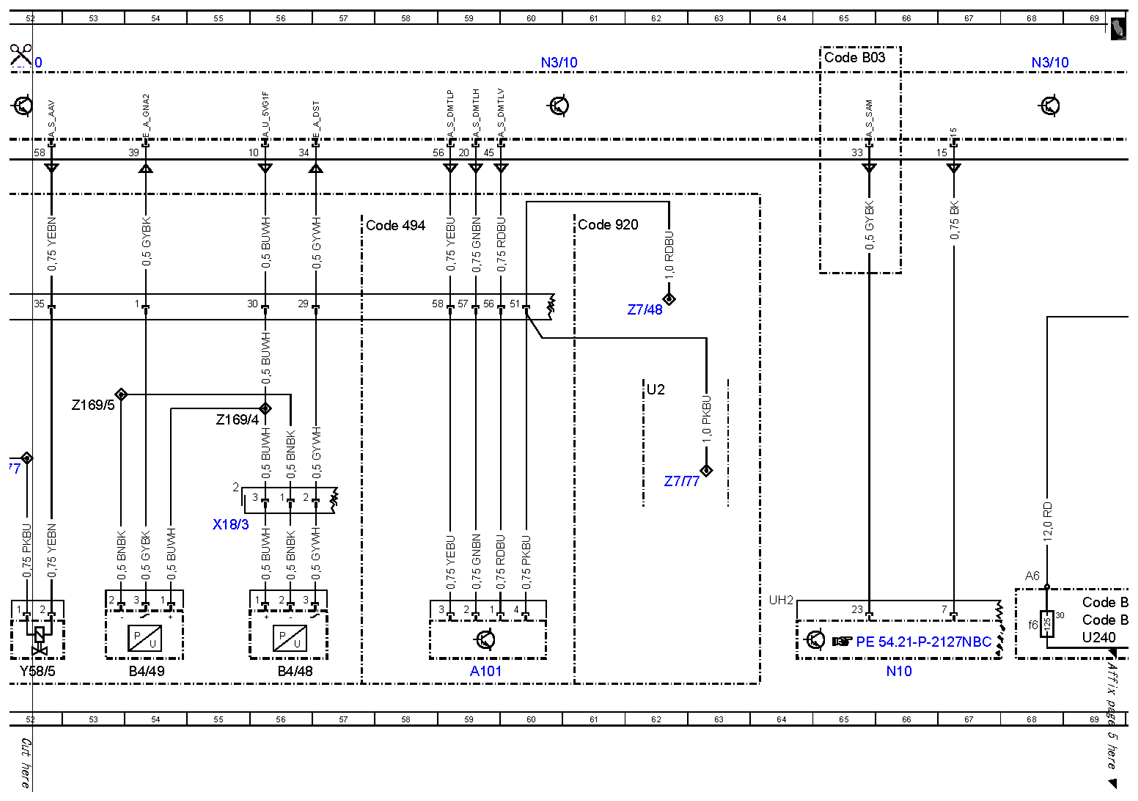

| A101 |
Fuel tank diagnostic module |
59L |

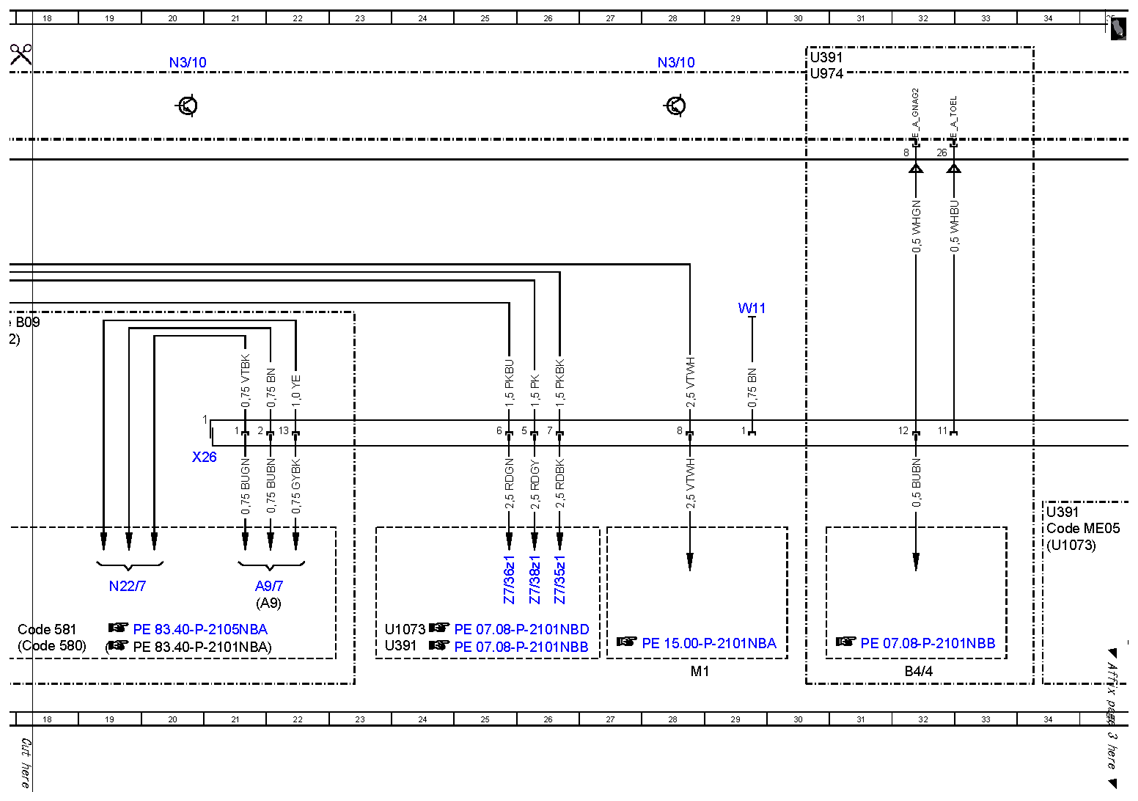

| A9 |
Refrigerant compressor |
21K |
| A9/7 |
Refrigerant compressor with magnetic clutch |
21K |

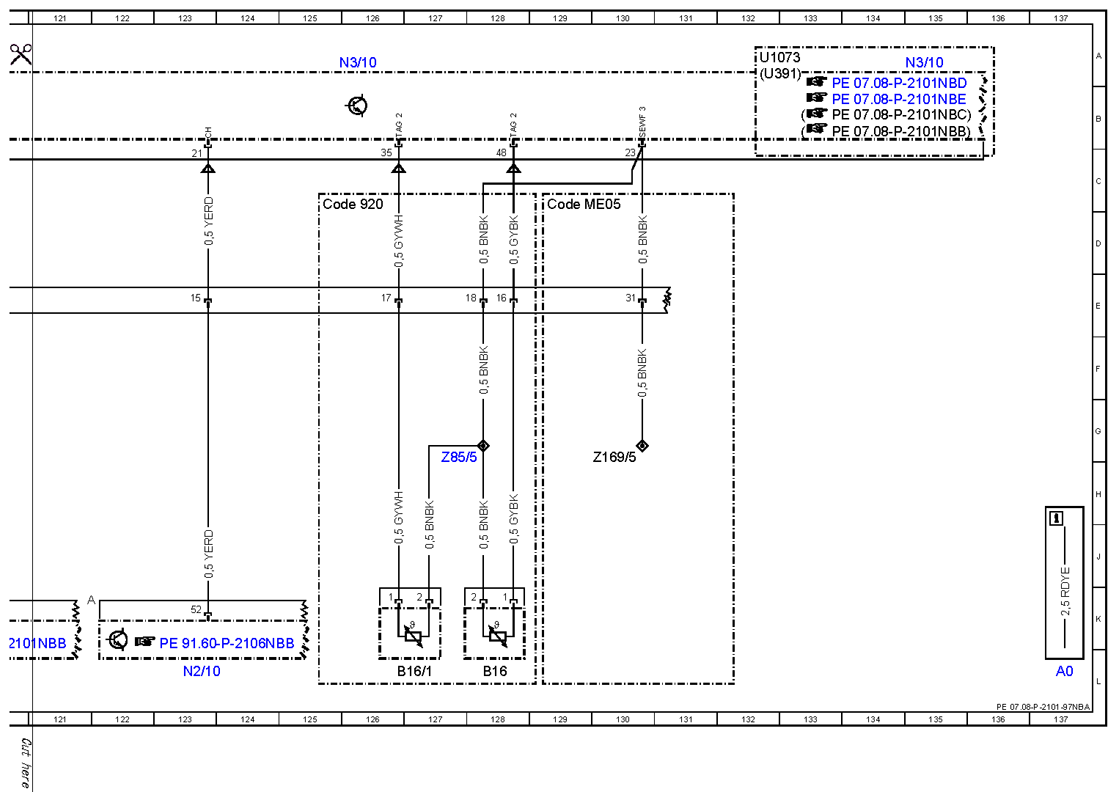

| B16 |
Temperature sensor upstream of NOx storage catalytic converter, right |
128L |
| B16/1 |
Temperature sensor upstream of NOx storage catalytic converter, left |
127L |

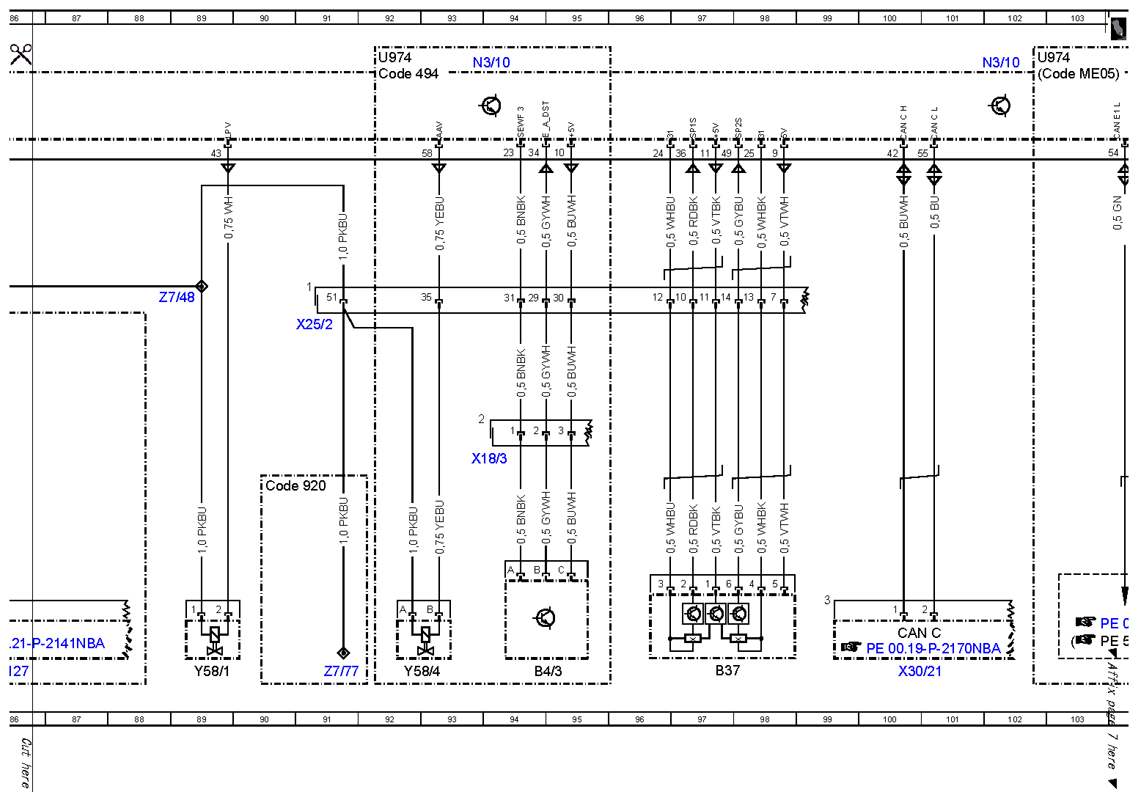

| B37 |
Accelerator pedal sensor |
97L |
| B4/3 |
Fuel tank pressure sensor |
94L |
| B4/4 |
Purging pressure sensor |
32L |
| B4/48 |
Fuel tank pressure sensor 1 |
56L |
| B4/49 |
Fuel tank pressure sensor 2 |
54L |
| CAN C |
Drive train CAN |
100K |
| CAN I |
Drive train sensor CAN |
108K |
| CAN I |
Drive train sensor CAN |
109K |
| CAN I |
Drive train sensor CAN |
110K |
| Code 494 |
USA version |
57D |
| Code 494 |
USA version |
92A |
| Code 4U7 |
Start/stop voltage dip protection |
70K |
| Code 580 |
Automatic air conditioning |
18L |
| Code 581 |
Comfort automatic air conditioning |
18K |
| Code 920 |
Gasoline direct injection with stratified charge |
61D |
| Code 920 |
Gasoline direct injection with stratified charge |
90H |
| Code 920 |
Gasoline direct injection with stratified charge |
107F |
| Code 920 |
Gasoline direct injection with stratified charge |
125C |
| Code B03 |
ECO start/stop function |
65A |
| Code B03 |
ECO start/stop function |
69K |
| Code B03 |
ECO start/stop function |
69K |
| Code B09 |
Refrigerant compressor with magnetic clutch |
17E |
| Code ME05 |
HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) |
34J |
| Code ME05 |
HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) |
37C |
| Code ME05 |
HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) |
49C |
| Code ME05 |
HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) |
78E |
| Code ME05 |
HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) |
102A |
| Code ME05 |
HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) |
129C |

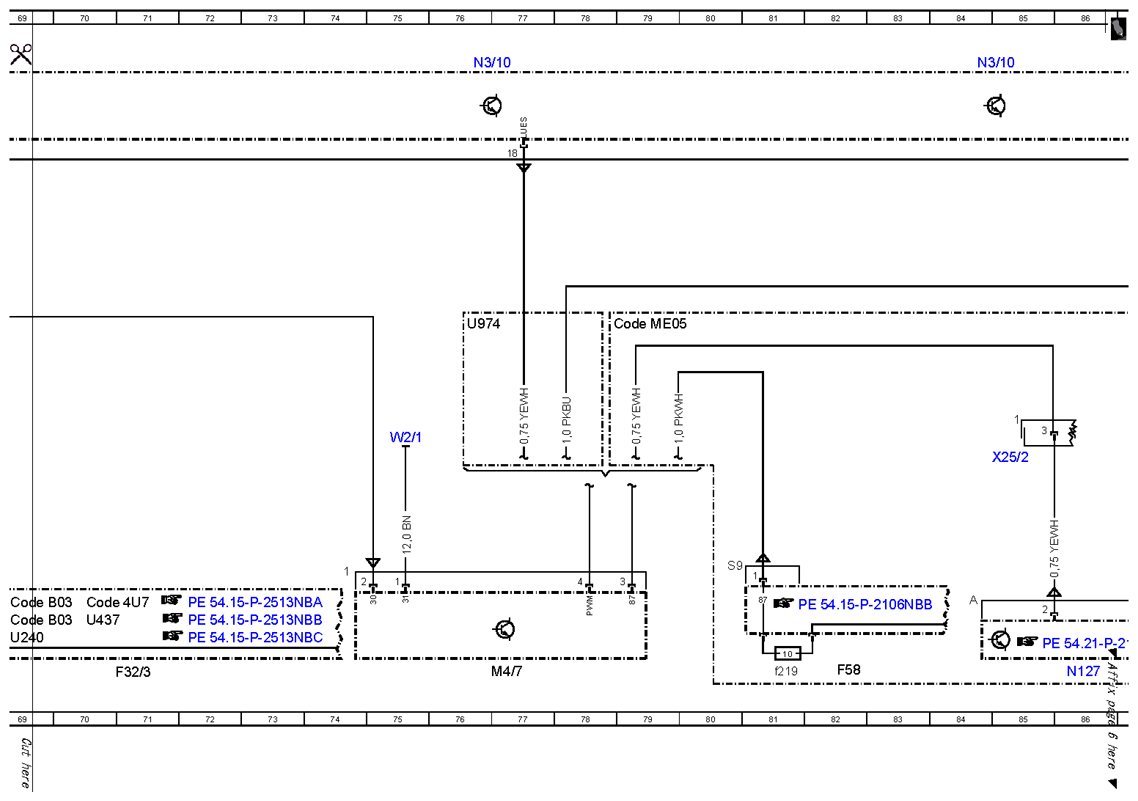

| F32/3 |
Engine compartment prefuse box |
71L |
| F32/3f6 |
Fuse 6 |
68K |

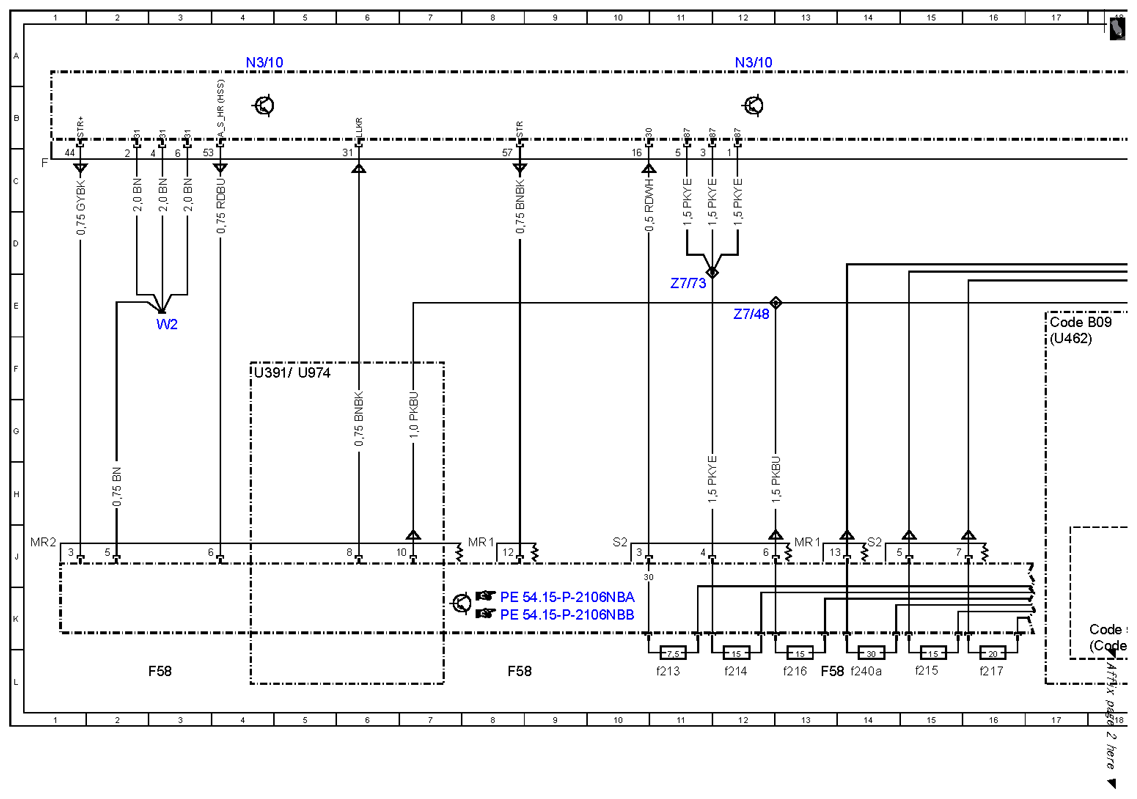

| F58 |
Engine compartment fuse and relay module |
3L |
| F58 |
Engine compartment fuse and relay module |
8L |
| F58 |
Engine compartment fuse and relay module |
13L |
| F58 |
Engine compartment fuse and relay module |
82L |
| F58f213 |
Fuse 213 |
11L |
| F58f214 |
Fuse 214 |
12L |
| F58f215 |
Fuse 215 |
15L |
| F58f216 |
Fuse 216 |
13L |
| F58f217 |
Fuse 217 |
16L |
| F58f219 |
Fuse 219 |
81L |
| F58f240a |
Fuse 240a |
14L |
| M1 |
Starter |
28L |
| M4/7 |
Fan motor |
77L |
| N10 |
SAM control unit |
66L |
| N118 |
Fuel pump control unit |
119L |
| N127 |
Drivetrain control unit |
86L |
| N127 |
Drivetrain control unit |
104L |

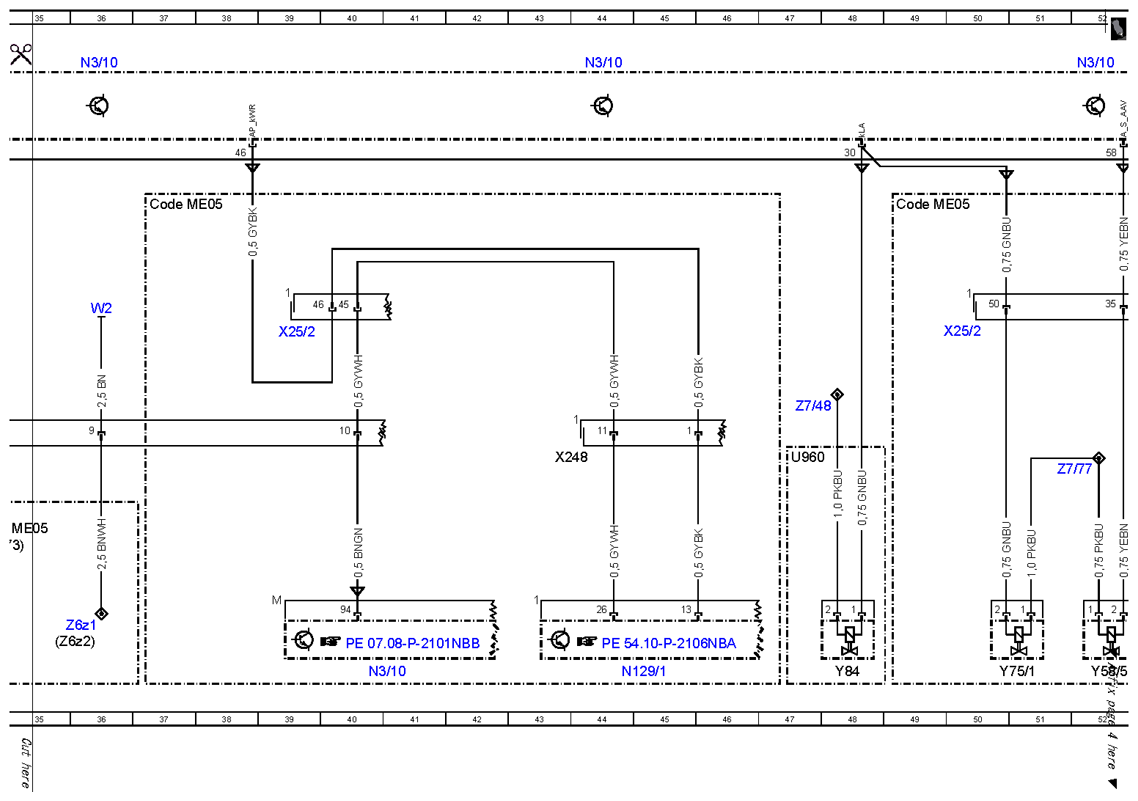

| N129/1 |
Power electronics control unit |
44L |
| N2/10 |
Supplemental restraint system control unit |
123L |
| N22/7 |
Automatic air conditioning control and operating unit |
19K |
| N3/10 |
ME-SFI [ME] control unit |
68A |
| N3/10 |
ME-SFI [ME] control unit |
4A |
| N3/10 |
ME-SFI [ME] control unit |
12A |
| N3/10 |
ME-SFI [ME] control unit |
40L |
| N3/10 |
ME-SFI [ME] control unit |
28A |
| N3/10 |
ME-SFI [ME] control unit |
36A |
| N3/10 |
ME-SFI [ME] control unit |
44A |
| N3/10 |
ME-SFI [ME] control unit |
52A |
| N3/10 |
ME-SFI [ME] control unit |
60A |
| N3/10 |
ME-SFI [ME] control unit |
76A |
| N3/10 |
ME-SFI [ME] control unit |
84A |
| N3/10 |
ME-SFI [ME] control unit |
93A |
| N3/10 |
ME-SFI [ME] control unit |
102A |
| N3/10 |
ME-SFI [ME] control unit |
110A |
| N3/10 |
ME-SFI [ME] control unit |
117A |
| N3/10 |
ME-SFI [ME] control unit |
126A |
| N3/10 |
ME-SFI [ME] control unit |
135A |
| N3/10 |
ME-SFI [ME] control unit |
20A |

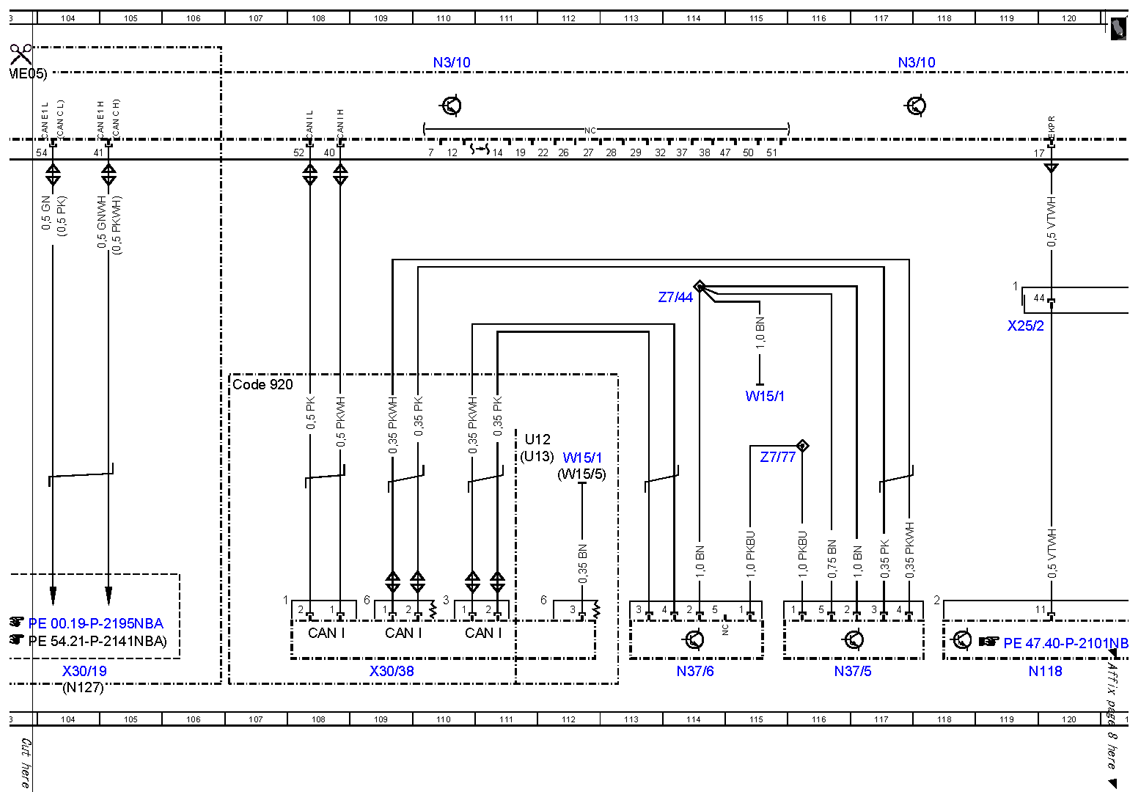

| N37/5 |
Left NOx sensor control unit |
116L |
| N37/6 |
Right NOx sensor control unit |
114L |
| U1073 |
Valid for gasoline engine 276.9 |
23K |
| U1073 |
Valid for gasoline engine 276.9 |
34J |
| U1073 |
Valid for gasoline engine 276.9 |
132A |
| U12 |
Valid for left-hand drive vehicles |
111G |
| U13 |
Valid for right-hand drive vehicles |
111G |
| U2 |
Valid for all except USA |
62F |
| U240 |
Valid for all except ECO start/stop function |
69K |
| U391 |
Valid for gasoline engine 276.8 |
4F |
| U391 |
Valid for gasoline engine 276.8 |
23L |
| U391 |
Valid for gasoline engine 276.8 |
34H |
| U391 |
Valid for gasoline engine 276.8 |
30A |
| U391 |
Valid for gasoline engine 276.8 |
132A |
| U437 |
Not valid for code 4U7 Start/stop voltage dip protection |
70K |
| U462 |
Valid without code B09 Refrigerant compressor with magnetic clutch |
17F |
| U960 |
Valid for radiator shutters |
47G |
| U974 |
Not valid for hybrid drive |
5F |
| U974 |
Not valid for hybrid drive |
30A |
| U974 |
Not valid for hybrid drive |
76E |
| U974 |
Not valid for hybrid drive |
92A |
| U974 |
Not valid for hybrid drive |
102A |
| W11 |
Combustion engine ground point |
29E |
| W15/1 |
Right footwell ground point |
112H |
| W15/1 |
Right footwell ground point |
115G |
| W15/5 |
Left front footwell ground point |
112H |
| W2 |
Right front ground point at lamp unit |
3E |
| W2 |
Right front ground point at lamp unit |
36E |
| W2/1 |
Right front ground point |
75G |
| X18/3 |
Vehicle interior/fuel tank electrical connector |
55J |
| X18/3 |
Vehicle interior/fuel tank electrical connector |
94H |
| X248 |
Underfloor electrical connector (rectifier) |
44H |
| X25/2 |
Engine compartment/vehicle interior electrical connector |
39E |
| X25/2 |
Engine compartment/vehicle interior electrical connector |
50E |
| X25/2 |
Engine compartment/vehicle interior electrical connector |
85H |
| X25/2 |
Engine compartment/vehicle interior electrical connector |
91E |
| X25/2 |
Engine compartment/vehicle interior electrical connector |
119E |
| X26 |
Interior and engine wiring harness electrical connector |
21H |
| X30/19 |
Vehicle floor chassis CAN E1 potential distributor electrical connector |
104L |
| X30/21 |
Drive train CAN voltage distributor electrical connector |
100L |
| X30/38 |
Potential distributor electrical connector (CAN I) |
109L |
| Y58/1 |
Purge control valve |
89L |
| Y58/4 |
Activated charcoal filter shutoff valve |
92L |
| Y58/5 |
Fuel tank shutoff valve |
52L |
| Y75/1 |
Fuel vapor shutoff valve |
50L |
| Y84 |
Radiator shutters actuator |
48L |
| Z169/4 |
Tank pressure sensor connector sleeve (supply) |
55G |
| Z169/5 |
Tank pressure sensor connector sleeve (ground connection) |
53G |
| Z169/5 |
Tank pressure sensor connector sleeve (ground connection) |
130G |
| Z6z1 |
Circuit 31 connector sleeve |
36K |
| Z6z2 |
Circuit 31 connector sleeve |
36K |
| Z7/35z1 |
Circuit 87 M1e connector sleeve |
26J |
| Z7/36z1 |
Circuit 87 M2e connector sleeve |
25J |
| Z7/38z1 |
Circuit 87 M1i connector sleeve |
26J |
| Z7/44 |
Ground connection connector sleeve |
114E |
| Z7/48 |
Circuit 87D2 connector sleeve |
12E |
| Z7/48 |
Circuit 87D2 connector sleeve |
47G |
| Z7/48 |
Circuit 87D2 connector sleeve |
62E |
| Z7/48 |
Circuit 87D2 connector sleeve |
89E |
| Z7/73 |
Circuit 87 D4 connector sleeve |
11E |
| Z7/77 |
Circuit 87 D2 connector sleeve |
52H |
| Z7/77 |
Circuit 87 D2 connector sleeve |
62H |
| Z7/77 |
Circuit 87 D2 connector sleeve |
91L |
| Z7/77 |
Circuit 87 D2 connector sleeve |
115G |
| Z85/5 |
CAT temperature sensor ground line connector sleeve |
127G |
