Wiring diagram for telematics services communications module control unit - PE82.85-P-2105-97NBA

Code: Designation: Position:
A0 Color code key 56L
A2 Radio 18L
A2/128 USB splitter 34L
A2/52 Emergency call system antenna 44L
A28/11 Multifunction antenna 47L
A40/3 COMAND control unit 17L
A40/3 COMAND control unit 22L
A40/3 COMAND control unit 27L
A90/5 Multimedia connection unit 41L
CAN D Diagnostic CAN 10K
CAN L Hybrid CAN 7K
Code 06U Communications module for the use of Mercedes connect me services 12C
Code 350 E-call emergency call system Europe Generation 2 12C
Code 505 Radio 20 NTG5, non-navigation-capable 45C
Code 522 Audio 20 radio 25D
Code 531 COMAND APS 21D
Code 810 Sound system 15G
Code 811 Extended sound system 15G
Code B54 Live Traffic Information 21D
Code B54 Live Traffic Information 25D
Code B57 Battery status communications module 5C
Code ME05 HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) 5C
F33 Battery compartment prefuse box 3L
F33f50 Fuse 50 2L
H4/27 Center instrument panel speaker 14L
N112/2 Telematics services communication module 12A
N112/2 Telematics services communication module 4A
N112/2 Telematics services communication module 21A
N112/2 Telematics services communication module 28A
N112/2 Telematics services communication module 36A
N112/2 Telematics services communication module 45A
N40/3 Sound system amplifier control unit 17L
N40/3 Sound system amplifier control unit 16L
U296 Not valid for expanded sound system 15H
U500 Not valid for sound system 15H
W17/1 Left rear seat ground point 2E
X11/4 Diagnostic connector 10L
X18 Vehicle interior and harness for taillamp electrical connector 9E
X26/4 Cockpit adapter wiring harness electrical connector 13H
X30/54 Rear hybrid CAN (CAN L) potential distributor electrical connector 6L
Z35/12 Diagnostic CAN low connector sleeve 11G
Z35/13 Diagnostic CAN high connector sleeve 9G

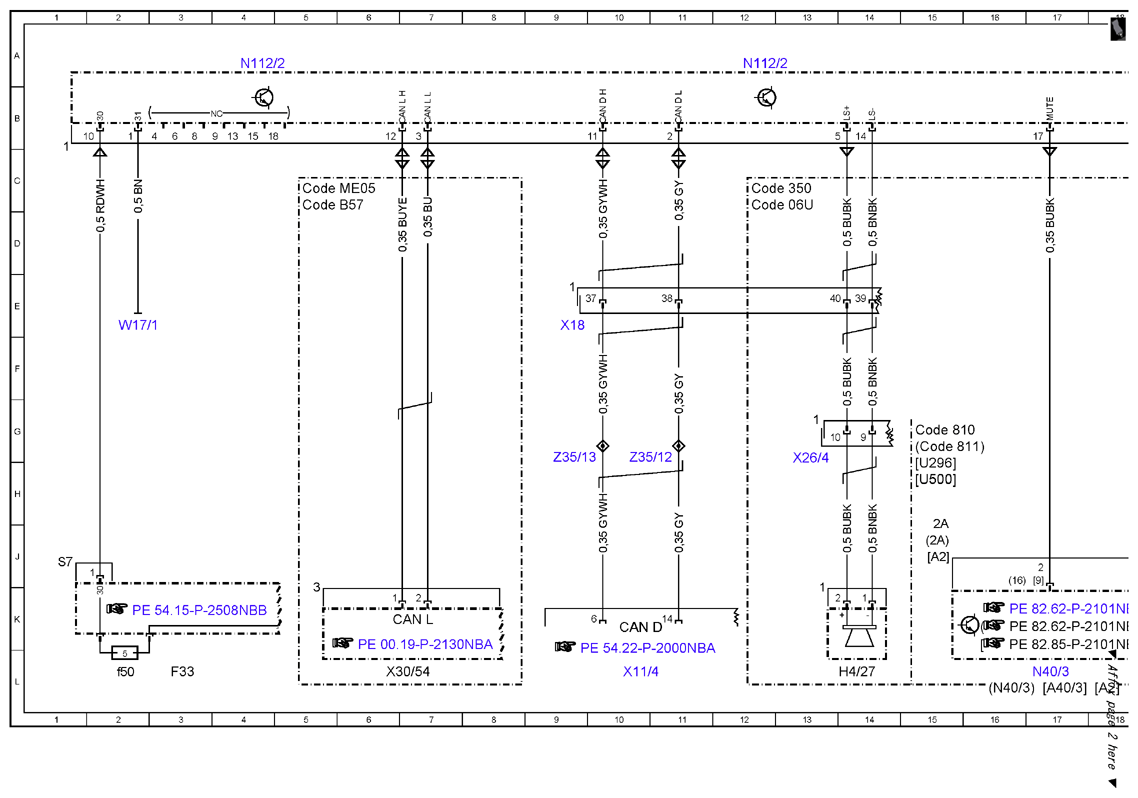

Fig 1: Telematics Services Communications Module Control Unit - Wiring Diagram (1 Of 4)
G10078604Courtesy of MERCEDES-BENZ USA

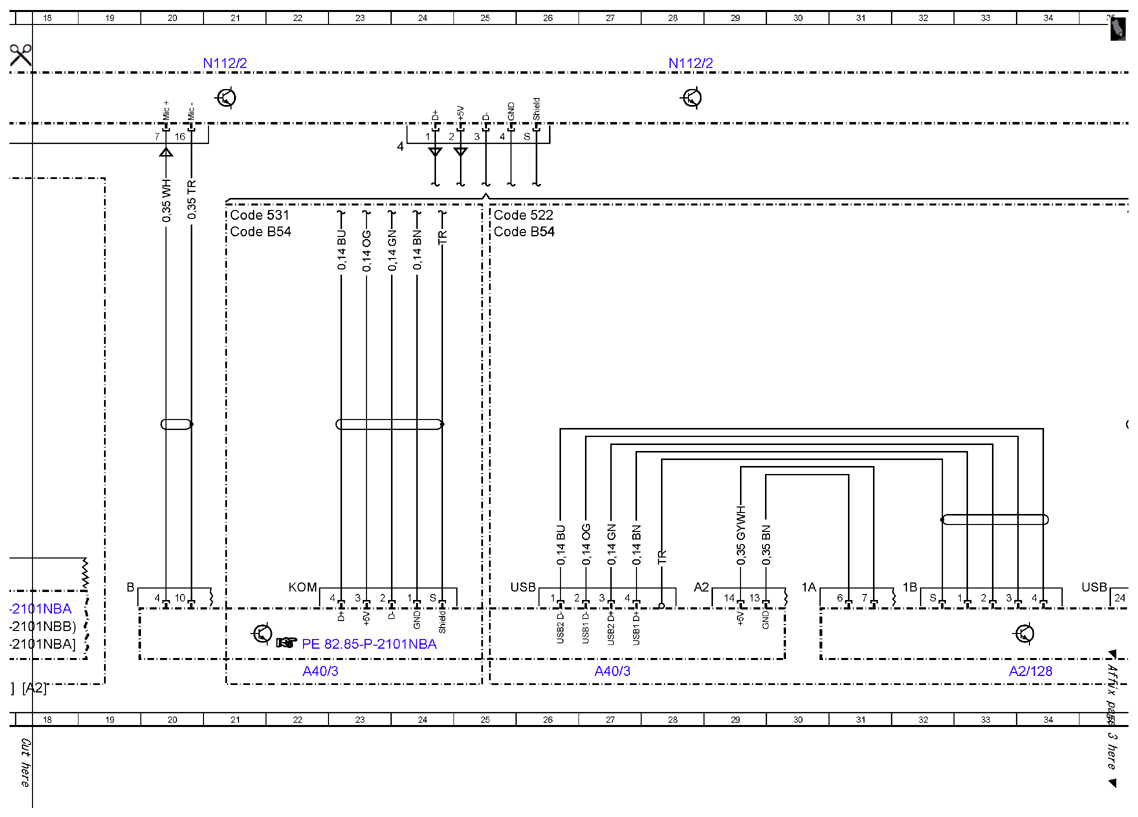

Fig 2: Telematics Services Communications Module Control Unit - Wiring Diagram (2 Of 4)
G10078605Courtesy of MERCEDES-BENZ USA

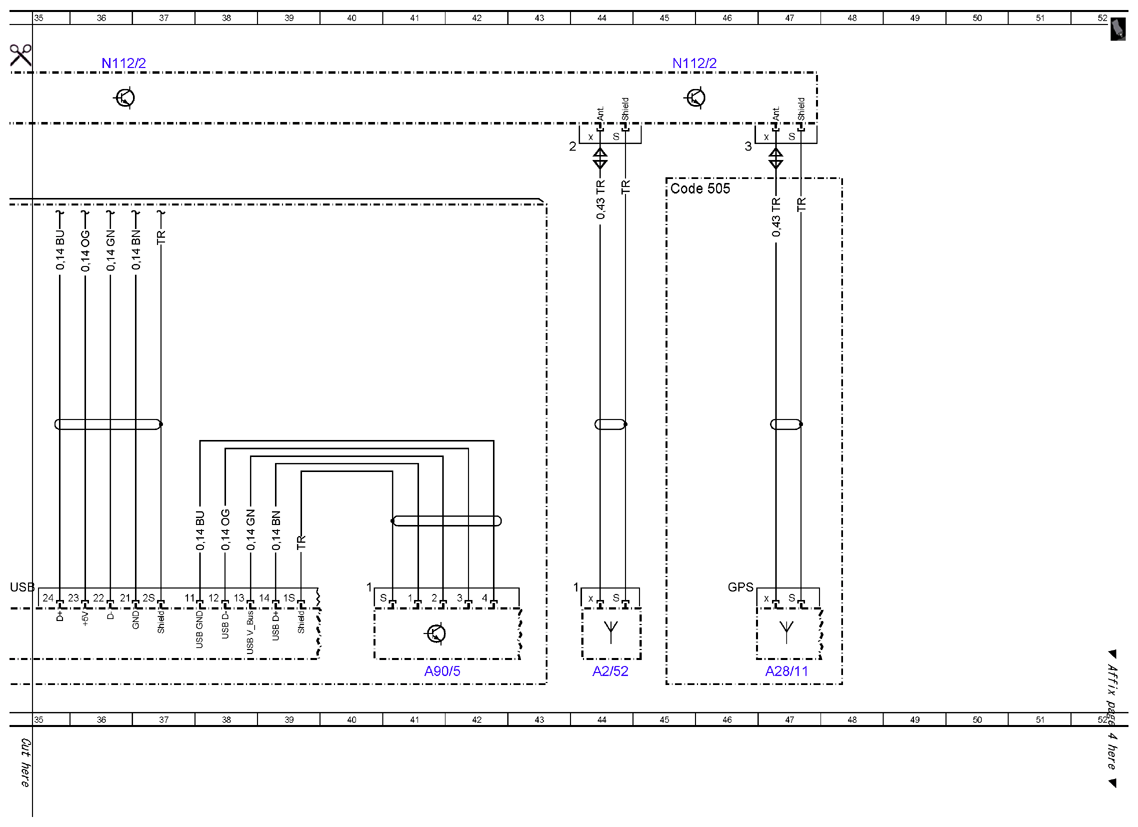

Fig 3: Telematics Services Communications Module Control Unit - Wiring Diagram (3 Of 4)
G10078606Courtesy of MERCEDES-BENZ USA

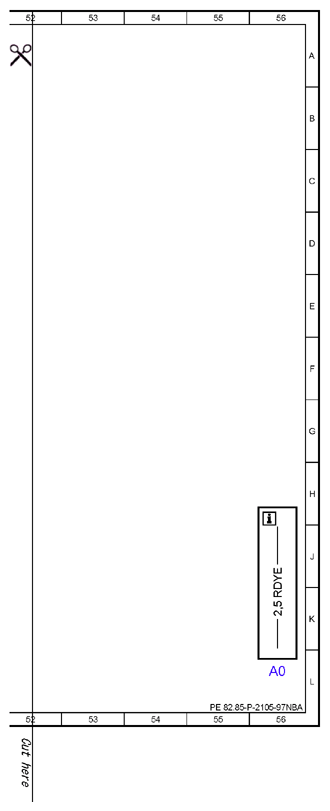

Fig 4: Telematics Services Communications Module Control Unit - Wiring Diagram (4 Of 4)
G10078607Courtesy of MERCEDES-BENZ USA
