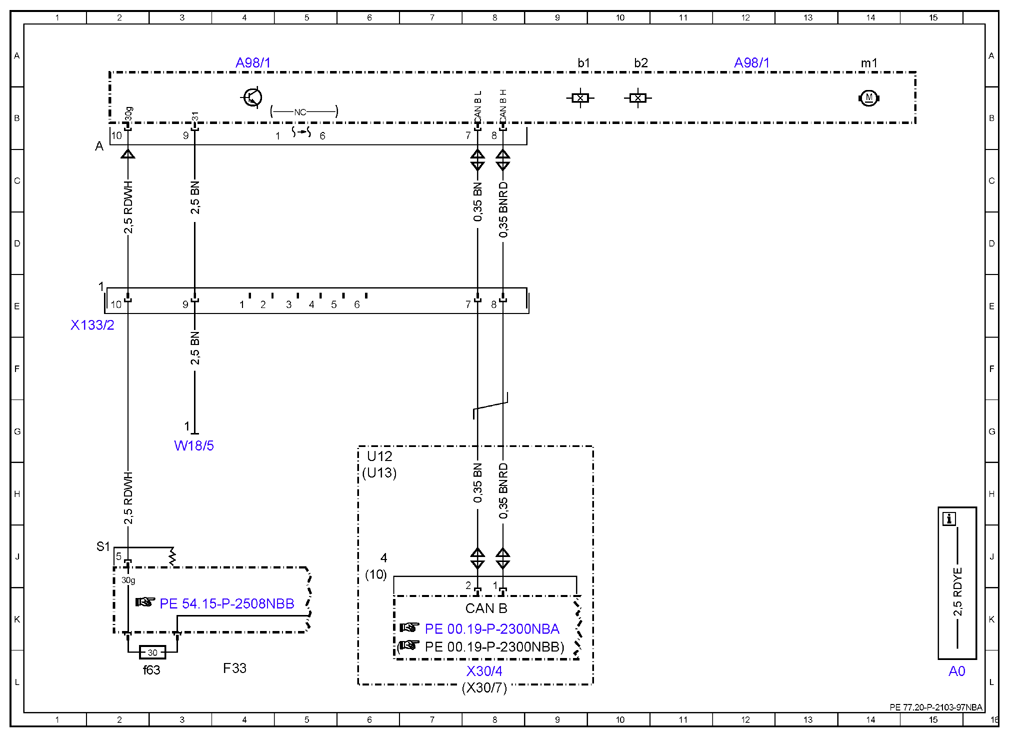

| A0 |
Color code key |
15L |
| A98/1 |
Sliding roof control module |
4A |
| A98/1 |
Sliding roof control module |
12A |
| A98/1b1 |
Hall sensor 1, sliding roof |
9A |
| A98/1b2 |
Hall sensor 2, sliding roof |
10A |
| A98/1m1 |
Sliding roof motor |
14A |
| CAN B |
Interior CAN |
8K |
| F33 |
Battery compartment prefuse box |
4L |
| F33f63 |
Fuse 63 |
2L |
| U12 |
Valid for left-hand drive vehicles |
6G |
| U13 |
Valid for right-hand drive vehicles |
6H |
| W18/5 |
Roof ground point |
3G |
| X133/2 |
Sliding roof electrical connector |
2E |
| X30/4 |
Right potential distributor electrical connector (CAN) |
8L |
| X30/7 |
Left potential distributor electrical connector (CAN) |
8L |
