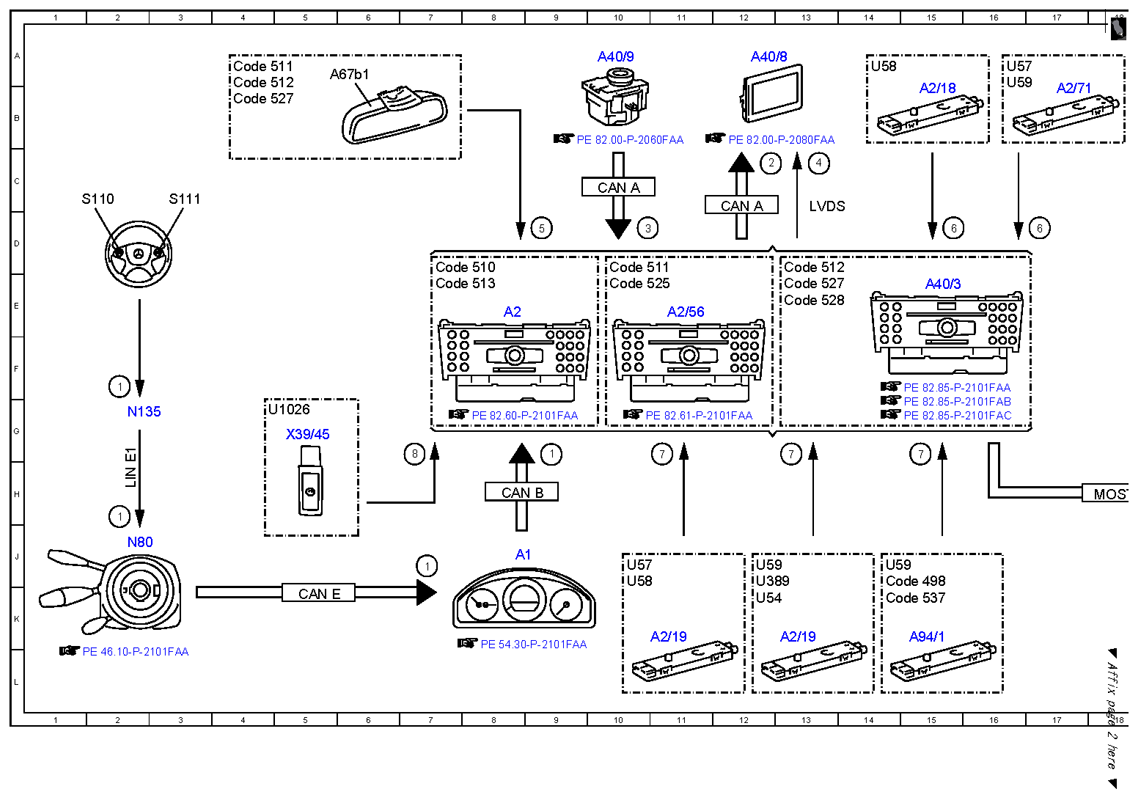

| 1 |
Multifunction steering wheel button group, signal |
2H |
| 1 |
Multifunction steering wheel button group, signal |
2F |
| 1 |
Multifunction steering wheel button group, signal |
7J |
| 1 |
Multifunction steering wheel button group, signal |
9G |
| 2 |
Switch-on request, signal |
19H |
| 2 |
Switch-on request, signal |
12C |
| 3 |
Audio/COMAND controller, request |
10D |
| 4 |
Audio/COMAND display, signal |
13C |
| 5 |
Voice input, signal |
9D |
| 6 |
AM/FM antenna, signal |
15D |
| 6 |
AM/FM antenna, signal |
17D |
| 6 |
AM/FM antenna, signal |
18A |
| 7 |
FM antenna, signal |
11G |
| 7 |
FM antenna, signal |
13G |
| 7 |
FM antenna, signal |
15G |
| 8 |
Audio, signal |
7G |
| 8 |
Audio, signal |
19H |
| A1 |
Instrument cluster |
8J |
| A2 |
Radio |
8E |
| A2/18 |
FM, AM and CL [ZV] antenna amplifier |
15B |
| A2/19 |
Rear window antenna FM antenna amplifier |
11K |
| A2/19 |
Rear window antenna FM antenna amplifier |
13K |
| A2/51 |
Rear spoiler antenna |
20B |
| A2/56 |
Radio with auto pilot system |
11E |
| A2/71 |
Rear window antenna amplifier 1 |
17B |
| A40/3 |
COMAND control unit |
15E |
| A40/8 |
Audio/COMAND display |
12A |
| A40/9 |
Audio/COMAND control panel |
10A |
| A67b1 |
Hands-free system microphone |
6A |
| A94/1 |
TV 1 antenna amplifier |
15K |
| CAN A |
Telematics CAN |
12C |
| CAN A |
Telematics CAN |
10C |
| CAN B |
Interior CAN |
8H |
| CAN E |
Chassis CAN |
5K |
| Code 498 |
Japan version |
14J |
| Code 510 |
Audio 20 with CD changer |
7D |
| Code 511 |
Audio 50 APS incl. DVD changer |
4A |
| Code 511 |
Audio 50 APS incl. DVD changer |
10D |
| Code 512 |
COMAND APS with DVD changer |
4B |
| Code 512 |
COMAND APS with DVD changer |
13D |
| Code 513 |
Speed Limit Assist |
7E |
| Code 525 |
Audio 50 APS radio (CD) |
10E |
| Code 527 |
COMAND APS |
4B |
| Code 527 |
COMAND APS |
13E |
| Code 528 |
COMAND with DVD changer |
13E |
| Code 537 |
Digital radio |
14K |

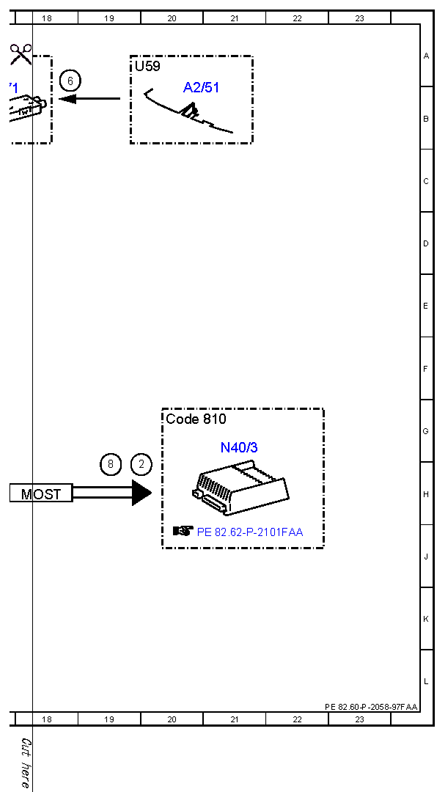

| Code 810 |
Sound system |
20G |
| LIN E1 |
Steering LIN |
2H |
| LVDS |
Low voltage differential signal |
13C |
| MOST |
Media Oriented System Transport |
18H |
| N135 |
Steering wheel electronics |
2G |
| N40/3 |
Sound system amplifier control unit |
21G |
| N80 |
Steering column module control unit |
2J |
| S110 |
Left multifunction steering wheel button group |
1C |
| S111 |
Right multifunction steering wheel button group |
3C |
| U1026 |
Not valid for media interface |
4G |
| U389 |
Valid without digital radio |
12J |
| U54 |
Valid for all except Japan |
12K |
| U57 |
Valid for model 204.2 |
10J |
| U57 |
Valid for model 204.2 |
16A |
| U58 |
Valid for model 204.0 |
10J |
| U58 |
Valid for model 204.0 |
14A |
| U59 |
Valid for model 204.9 |
12J |
| U59 |
Valid for model 204.9 |
14J |
| U59 |
Valid for model 204.9 |
16B |
| U59 |
Valid for model 204.9 |
19A |
| X39/45 |
AUX jack electrical connector |
5G |
