| 1 |

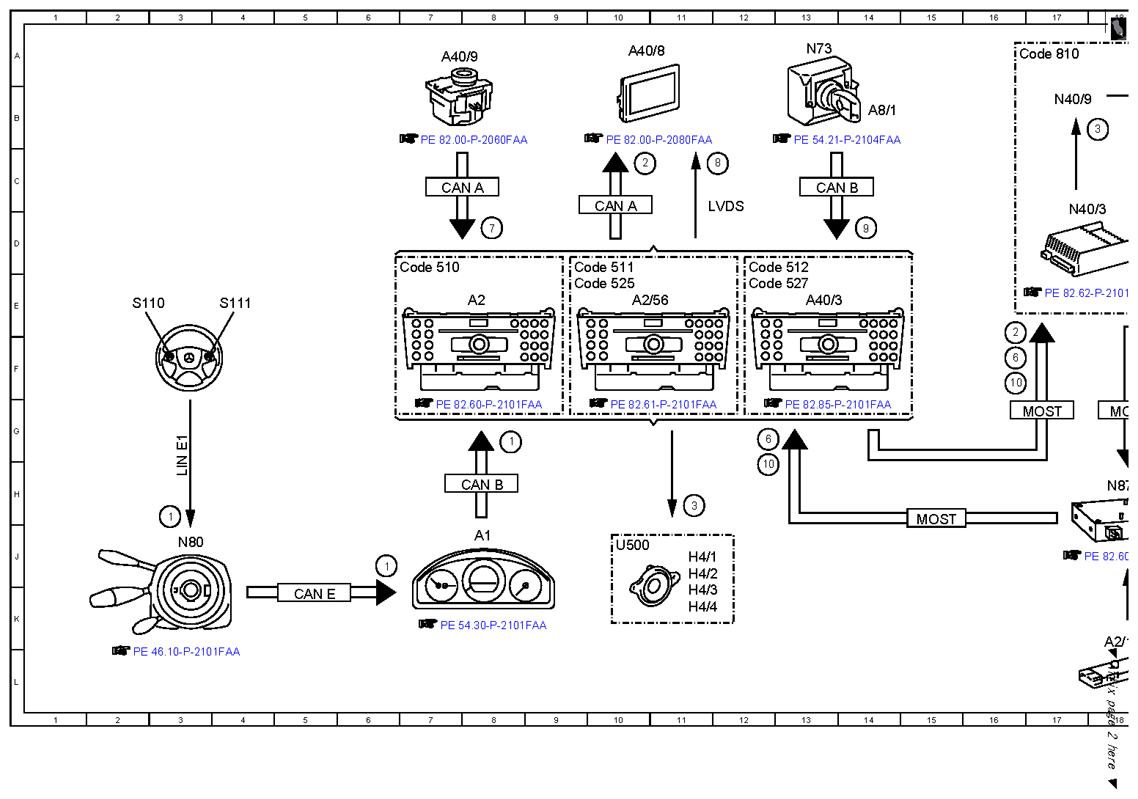

Multifunction steering wheel button group, signal |
6J |
| 1 |
Multifunction steering wheel button group, signal |
3H |
| 1 |
Multifunction steering wheel button group, signal |
6J |
| 10 |
Audio, signal |
12G |
| 10 |
Audio, signal |
16F |
| 2 |
Switch-on request, signal |
19H |
| 2 |
Switch-on request, signal |
16E |
| 2 |
Switch-on request, signal |
10C |
| 3 |
Speaker, actuation |
11H |
| 3 |
Speaker, actuation |
19D |
| 3 |
Speaker, actuation |
19A |
| 3 |
Speaker, actuation |
18B |
| 4 |
DAB L-band, signal |
20H |
| 5 |
DAB band III, signal |
18J |
| 6 |
DAB, communication |
12G |
| 6 |
DAB, communication |
19G |
| 6 |
DAB, communication |
16F |
| 7 |
Audio/COMAND controller, request |
8D |
| 8 |
Audio/COMAND display, signal |
12C |
| 9 |
Circuit 15R/circuit 15, status ON |
14D |
| A1 |
Instrument cluster |
8J |
| A2 |
Radio |
8E |
| A2/19 |
Rear window antenna FM antenna amplifier |
18K |
| A2/56 |
Radio with auto pilot system |
10E |
| A28/11 |
Multifunction antenna |
21J |
| A40/3 |
COMAND control unit |
13E |
| A40/8 |
Audio/COMAND display |
10A |
| A40/9 |
Audio/COMAND control panel |
7A |
| A8/1 |
Transmitter key |
14B |
| CAN A |
Telematics CAN |
7C |
| CAN A |
Telematics CAN |
10D |
| CAN B |
Interior CAN |
8H |
| CAN B |
Interior CAN |
13C |
| CAN E |
Chassis CAN |
5K |
| Code 510 |
Audio 20 with CD changer |
8F |
| Code 511 |
Audio 50 APS incl. DVD changer |
11F |
| Code 512 |
COMAND APS with DVD changer |
14F |
| Code 525 |
Audio 50 APS radio (CD) |
11F |
| Code 527 |
COMAND APS |
14F |
| Code 810 |
Sound system |
18C |
| H4/1 |
Left front door speaker |
20C |
| H4/1 |
Left front door speaker |
11J |
| H4/2 |
Right front door speaker |
20C |
| H4/2 |
Right front door speaker |
11J |
| H4/27 |
Center instrument panel speaker |
20D |
| H4/3 |
Left rear door speaker |
20D |
| H4/3 |
Left rear door speaker |
11K |
| H4/38 |
Rear bass speaker |
20A |
| H4/4 |
Right rear door speaker |
20D |
| H4/4 |
Right rear door speaker |
11K |
| H4/54 |
Left rear surround speaker |
20E |
| H4/57 |
Right rear surround speaker |
20E |
| LIN E1 |
Steering LIN |
3G |
| LVDS |
Low voltage differential signal |
11C |
| MOST |
Media Oriented System Transport |
15H |
| MOST |
Media Oriented System Transport |
17F |
| MOST |
Media Oriented System Transport |
18G |
| N40/3 |
Sound system amplifier control unit |
17D |
| N40/9 |
Rear bass speaker amplifier |
17B |
| N73 |
Electronic ignition switch control unit |
13A |
| N80 |
Steering column module control unit |
3J |
| N87/3 |

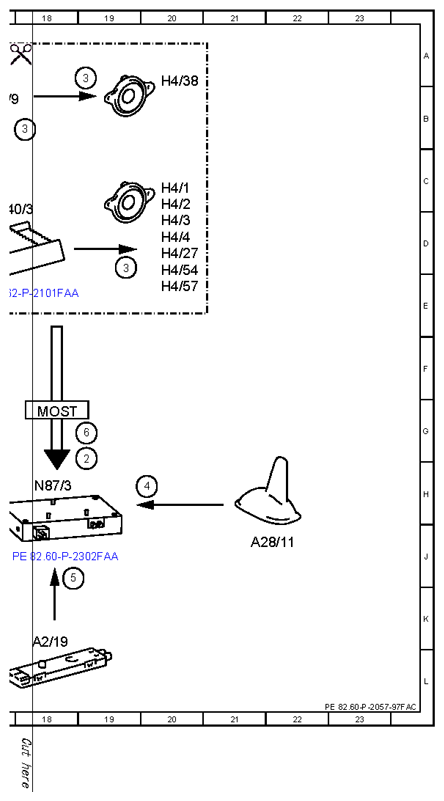

Digital Audio Broadcasting control unit |
18H |
| S110 |
Left multifunction steering wheel button group |
2E |
| S111 |
Right multifunction steering wheel button group |
4E |
| U500 |
Not valid for sound system |
10J |
