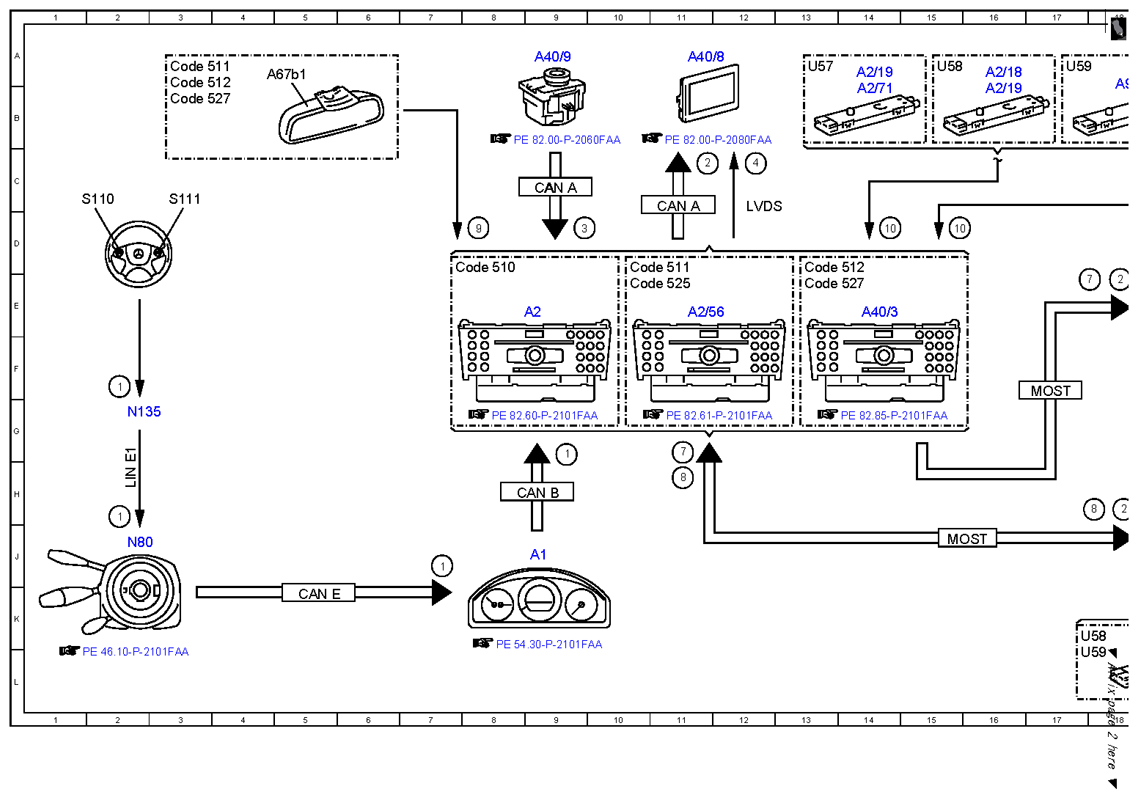

| 1 |
Multifunction steering wheel button group, signal |
2H |
| 1 |
Multifunction steering wheel button group, signal |
2F |
| 1 |
Multifunction steering wheel button group, signal |
7J |
| 1 |
Multifunction steering wheel button group, signal |
9G |

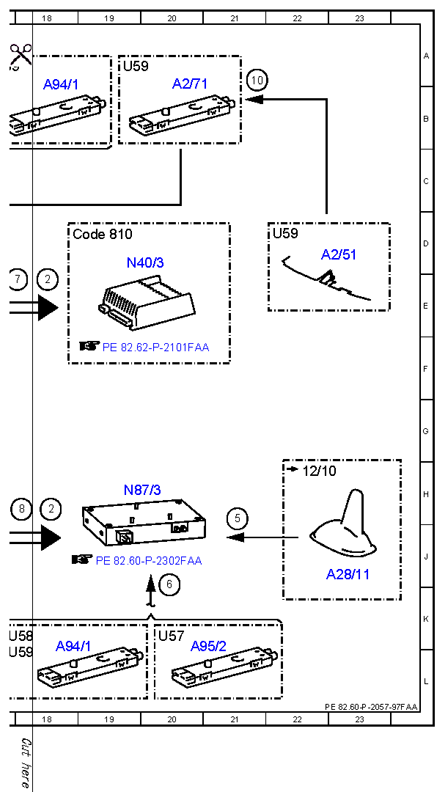

| 10 |
FM antenna, signal |
14D |
| 10 |
FM antenna, signal |
15D |
| 10 |
FM antenna, signal |
21A |
| 2 |
Switch-on request, signal |
11C |
| 2 |
Switch-on request, signal |
18H |
| 2 |
Switch-on request, signal |
18E |
| 3 |
Audio/COMAND controller, request |
9D |
| 4 |
Audio/COMAND display, signal |
12C |
| 5 |
DAB L-band, signal |
21H |
| 6 |
DAB band III, signal |
20K |
| 7 |
Audio, signal |
11G |
| 7 |
Audio, signal |
17E |
| 8 |
DAB, communication |
11H |
| 8 |
DAB, communication |
18H |
| 9 |
Voice input, signal |
8D |
| A1 |
Instrument cluster |
9J |
| A2 |
Radio |
8E |
| A2/18 |
FM, AM and CL [ZV] antenna amplifier |
16A |
| A2/19 |
Rear window antenna FM antenna amplifier |
16B |
| A2/19 |
Rear window antenna FM antenna amplifier |
14A |
| A2/51 |
Rear spoiler antenna |
23D |
| A2/56 |
Radio with auto pilot system |
11E |
| A2/71 |
Rear window antenna amplifier 1 |
14B |
| A2/71 |
Rear window antenna amplifier 1 |
20B |
| A28/11 |
Multifunction antenna |
22J |
| A40/3 |
COMAND control unit |
14E |
| A40/8 |
Audio/COMAND display |
11A |
| A40/9 |
Audio/COMAND control panel |
9A |
| A67b1 |
Hands-free system microphone |
5A |
| A94/1 |
TV 1 antenna amplifier |
18L |
| A94/1 |
TV 1 antenna amplifier |
18B |
| A95/2 |
DAB band III antenna amplifier |
20L |
| CAN A |
Telematics CAN |
9C |
| CAN A |
Telematics CAN |
11C |
| CAN B |
Interior CAN |
9H |
| CAN E |
Chassis CAN |
5K |
| Code 510 |
Audio 20 with CD changer |
7D |
| Code 511 |
Audio 50 APS incl. DVD changer |
3A |
| Code 511 |
Audio 50 APS incl. DVD changer |
10D |
| Code 512 |
COMAND APS with DVD changer |
3B |
| Code 512 |
COMAND APS with DVD changer |
13D |
| Code 525 |
Audio 50 APS radio (CD) |
10E |
| Code 527 |
COMAND APS |
3B |
| Code 527 |
COMAND APS |
13E |
| Code 810 |
Sound system |
18D |
| LIN E1 |
Steering LIN |
2H |
| LVDS |
Low voltage differential signal |
12C |
| MOST |
Media Oriented System Transport |
15J |
| MOST |
Media Oriented System Transport |
17F |
| N135 |
Steering wheel electronics |
2G |
| N40/3 |
Sound system amplifier control unit |
19D |
| N80 |
Steering column module control unit |
2J |
| N87/3 |
Digital Audio Broadcasting control unit |
19H |
| S110 |
Left multifunction steering wheel button group |
1C |
| S111 |
Right multifunction steering wheel button group |
3C |
| U57 |
Valid for model 204.2 |
20K |
| U57 |
Valid for model 204.2 |
13A |
| U58 |
Valid for model 204.0 |
17K |
| U58 |
Valid for model 204.0 |
15A |
| U59 |
Valid for model 204.9 |
17L |
| U59 |
Valid for model 204.9 |
17A |
| U59 |
Valid for model 204.9 |
19A |
| U59 |
Valid for model 204.9 |
22D |
