| 1 |
Circuit 15, status |
|
| 10 |
Selector lever position, status |
|
| 10 |
Selector lever position, status |
|
| 11 |
Vehicle speed, signal |
|
| 12 |
Visual feedback, request |
|
| 13 |
Clutch pedal switch, status |
|
| 13 |
Clutch pedal switch, status |
|
| 2 |
Combination switch, status |
|
| 2 |
Combination switch, status |
|
| 3 |
Rain/light sensor, status |
|
| 4 |
Tailgate wiper motor, request |
|
| 5 |
Tailgate wiper motor, actuation |
|
| 6 |
Windshield washer system pump, actuation |
|
| 7 |
Tailgate rotary tumbler switch, status |
|
| 7 |
Tailgate rotary tumbler switch, status |
|
| 8 |
Door rotary tumbler switch, status |
|
| 8 |
Door rotary tumbler switch, status |
|
| 9 |
Backup lamp switch, status |
|
| A1 |
Instrument cluster |
8J |
| A85 |
Left front door lock |
2J |
| A85/1 |
Right front door lock |
2J |
| A85/1s1 |
Right front door rotary tumbler switch |
2K |
| A85s1 |
Left front door rotary tumbler switch |
2J |
| B38/2 |
Rain/light sensor |
9B |
| CAN B |
Interior CAN |
8H |
| CAN B |
Interior CAN |
5F |
| CAN B |
Interior CAN |
12F |
| CAN B |
Interior CAN |
11D |
| CAN C |
Drive train CAN |
18G |
| CAN E |
Chassis CAN |
12G |
| CAN E |
Chassis CAN |
7D |
| Code 345 |
Rain sensor |
9A |
| LIN 2 |
Wiper/inside rearview mirror LIN |
9C |
| M14/7 |
Zentralverriegelungsmotor Heckklappe |
15A |
| M14/7s1 |
Schalter Drehfalle Heckklappe |
15B |
| M5/1 |
Windshield washer system pump |
5D |
| M6/4 |

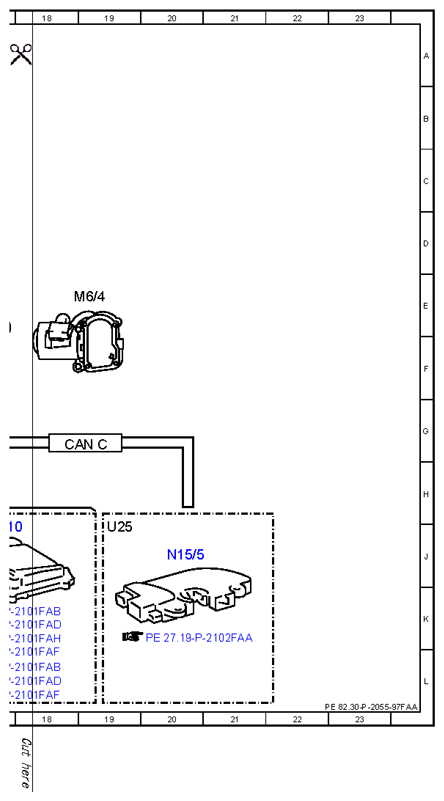

Tailgate wiper motor |
19E |
| N10/1 |

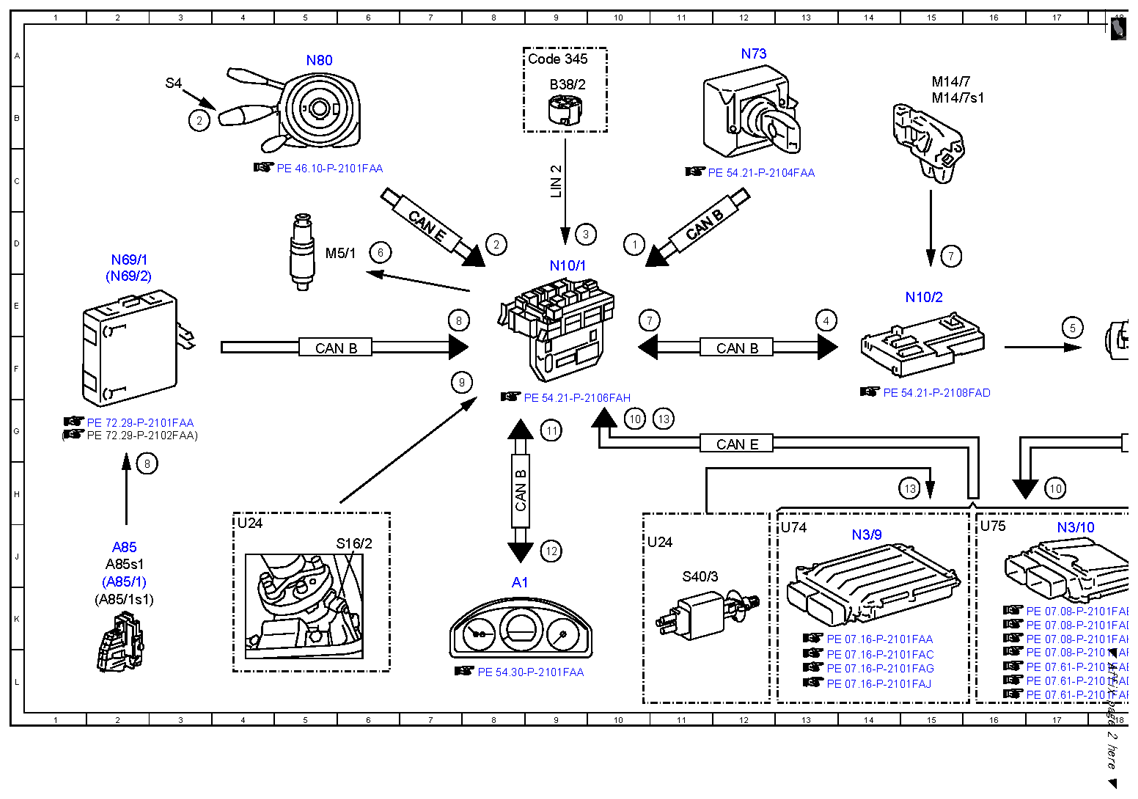

Front SAM control unit with fuse and relay module |
9D |
| N10/2 |
Rear SAM control unit with fuse and relay module |
15E |
| N15/5 |
Electronic selector lever module control unit |
20J |
| N3/10 |
ME-SFI [ME] control unit |
17J |
| N3/9 |
CDI control unit |
14J |
| N69/1 |
Left front door control unit |
2D |
| N69/2 |
Right front door control unit |
2E |
| N73 |
Electronic ignition switch control unit |
12A |
| N80 |
Steering column module control unit |
5A |
| S16/2 |
Backup lamp switch |
6J |
| S4 |
Combination switch |
3B |
| S40/3 |
Clutch pedal switch |
11J |
| U24 |
Valid for manual transmission |
4J |
| U24 |
Valid for manual transmission |
10J |
| U25 |
Valid for automatic transmission |
19J |
| U74 |
Valid for diesel engines |
13J |
| U75 |
Valid for gasoline engines |
16J |
