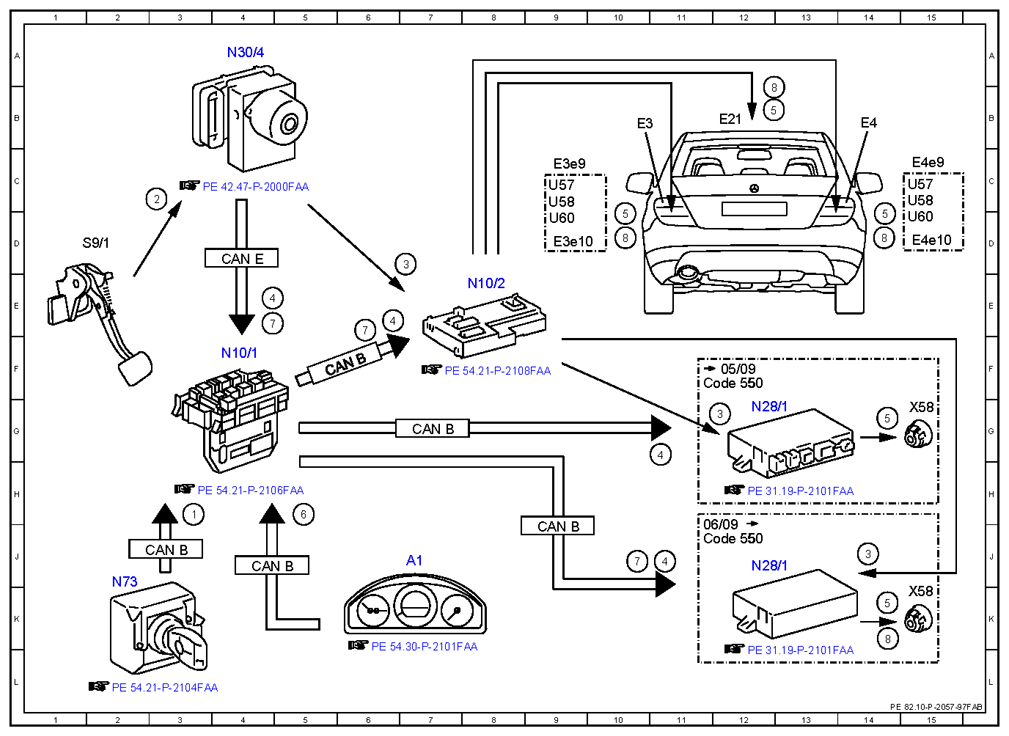

| 1 |
Circuit 15, status |
3H |
| 2 |
Brake light switch, status |
3C |
| 3 |
Circuit 54, status |
7D |
| 3 |
Circuit 54, status |
12G |
| 3 |
Circuit 54, status |
14J |
| 4 |
Service brake, status |
6E |
| 4 |
Service brake, status |
4E |
| 4 |
Service brake, status |
11J |
| 4 |
Service brake, status |
11G |
| 5 |
Brake lights, actuation |
14G |
| 5 |
Brake lights, actuation |
10D |
| 5 |
Brake lights, actuation |
12B |
| 5 |
Brake lights, actuation |
14D |
| 5 |
Brake lights, actuation |
14K |
| 6 |
Vehicle speed, signal |
5H |
| 7 |
Emergency stop, signal |
6E |
| 7 |
Emergency stop, signal |
4E |
| 7 |
Emergency stop, signal |
10J |
| 8 |
Flashing brake lights, actuation |
14K |
| 8 |
Flashing brake lights, actuation |
12B |
| 8 |
Flashing brake lights, actuation |
10D |
| 8 |
Flashing brake lights, actuation |
14D |
| A1 |
Instrument cluster |
7J |
| CAN B |
Interior CAN |
9J |
| CAN B |
Interior CAN |
7G |
| CAN B |
Interior CAN |
3J |
| CAN B |
Interior CAN |
6F |
| CAN B |
Interior CAN |
4J |
| CAN E |
Chassis CAN |
4D |
| Code 550 |
Trailer hitch |
11F |
| Code 550 |
Trailer hitch |
11J |
| E21 |
Center stop lamp |
12B |
| E3 |
Left rear lamp unit |
10B |
| E3e10 |
Inner left stop lamp and taillamp |
9D |
| E3e9 |
Left stop lamp and taillamp and parking lamp |
9C |
| E4 |
Right rear lamp unit |
14B |
| E4e10 |
Inner right brake light and taillight |
15D |
| E4e9 |
Right stop lamp and taillamp and parking lamp |
15C |
| N10/1 |
Front SAM control unit with fuse and relay module |
4F |
| N10/2 |
Rear SAM control unit with fuse and relay module |
8E |
| N28/1 |
Trailer recognition control unit |
12G |
| N28/1 |
Trailer recognition control unit |
12J |
| N30/4 |
Electronic Stability Program control unit |
4A |
| N73 |
Electronic ignition switch control unit |
2J |
| S9/1 |
Stop lamp switch |
1D |
| U57 |
Valid for model 204.2 |
9C |
| U57 |
Valid for model 204.2 |
15C |
| U58 |
Valid for model 204.0 |
9C |
| U58 |
Valid for model 204.0 |
15C |
| U60 |
Valid for model 204.3 |
9D |
| U60 |
Valid for model 204.3 |
15D |
| X58 |
Trailer socket |
15G |
| X58 |
Trailer socket |
15K |
