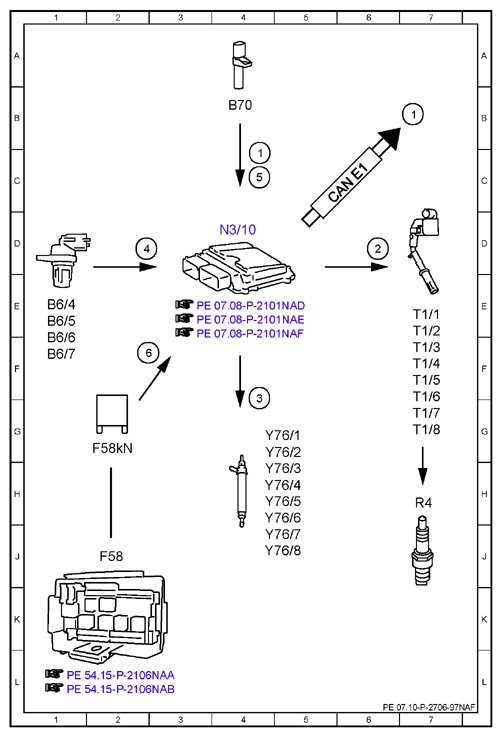

| 1 |
Engine speed, signal |
7B |
| 1 |
Engine speed, signal |
4C |
| 2 |
Ignition coils, actuation |
6D |
| 3 |
Fuel injectors, actuation |
4G |
| 4 |
Camshaft Hall sensor, signal |
2D |
| 5 |
Crankshaft Hall sensor, signal |
4C |
| 6 |
Circuit 87, status |
2F |
| B6/4 |
Left intake camshaft Hall sensor |
1E |
| B6/5 |
Right intake camshaft Hall sensor |
1E |
| B6/6 |
Left exhaust camshaft Hall sensor |
1F |
| B6/7 |
Right exhaust camshaft Hall sensor |
1F |
| B70 |
Crankshaft Hall sensor |
4B |
| CAN E1 |
Chassis CAN 1 |
6C |
| F58 |
Engine compartment fuse and relay module |
2J |
| F58kN |
Circuit 87M relay |
2G |
| N3/10 |
ME-SFI [ME] control unit |
4D |
| R4 |
Spark plugs |
7H |
| T1/1 |
Cylinder 1 ignition coil |
7E |
| T1/2 |
Cylinder 2 ignition coil |
7E |
| T1/3 |
Cylinder 3 ignition coil |
7F |
| T1/4 |
Cylinder 4 ignition coil |
7F |
| T1/5 |
Cylinder 5 ignition coil |
7F |
| T1/6 |
Cylinder 6 ignition coil |
7G |
| T1/7 |
Cylinder 7 ignition coil |
7G |
| T1/8 |
Cylinder 8 ignition coil |
7G |
| Y76/1 |
Cylinder 1 fuel injector |
4G |
| Y76/2 |
Cylinder 2 fuel injector |
4G |
| Y76/3 |
Cylinder 3 fuel injector |
4H |
| Y76/4 |
Cylinder 4 fuel injector |
4H |
| Y76/5 |
Cylinder 5 fuel injector |
4H |
| Y76/6 |
Cylinder 6 fuel injector |
4H |
| Y76/7 |
Cylinder 7 fuel injector |
4J |
| Y76/8 |
Cylinder 8 fuel injector |
4J |
