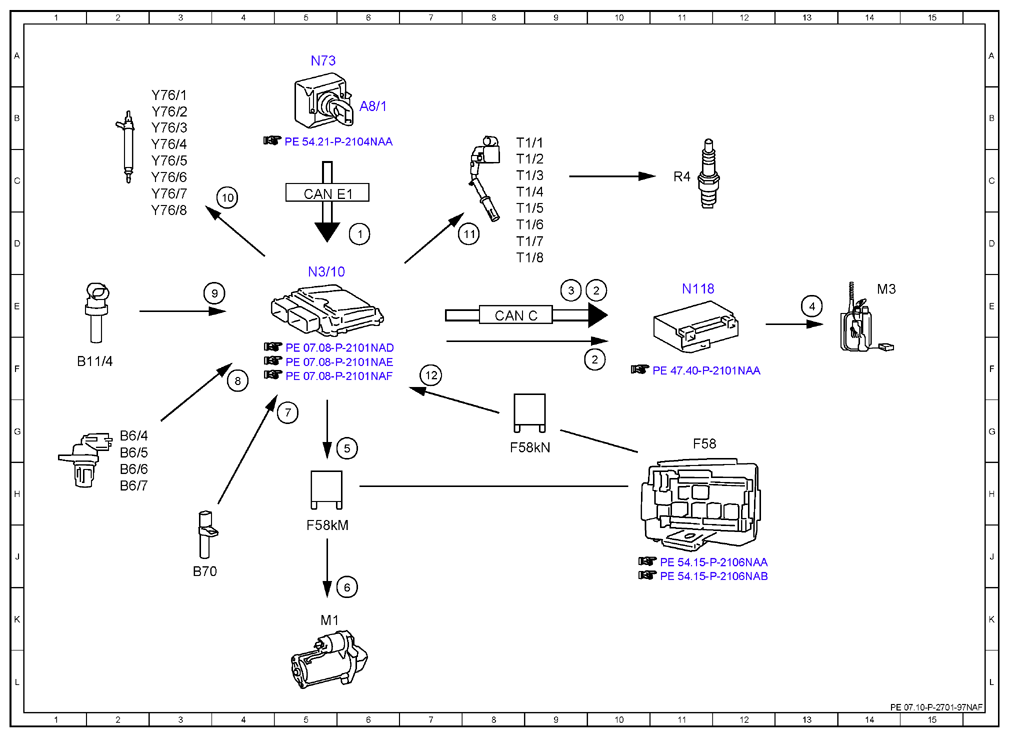

| 1 |
Circuit 50, status |
6D |
| 10 |
Fuel injectors, actuation |
4C |
| 11 |
Ignition coils, actuation |
8D |
| 12 |
Circuit 87, status |
7F |
| 2 |
Fuel pump, request ON |
10F |
| 2 |
Fuel pump, request ON |
10E |
| 3 |
Fuel pump, specified pressure request |
9E |
| 4 |
Fuel pump, actuation |
13E |
| 5 |
Starter circuit 50 relay, actuation |
6G |
| 6 |
Starter, actuation |
6K |
| 7 |
Engine speed, signal |
5G |
| 8 |
Camshaft Hall sensor, signal |
4F |
| 9 |
Coolant temperature sensor, signal |
4E |
| A8/1 |
Transmitter key |
6B |
| B11/4 |
Coolant temperature sensor |
1F |
| B6/4 |
Left intake camshaft Hall sensor |
2G |
| B6/5 |
Right intake camshaft Hall sensor |
2G |
| B6/6 |
Left exhaust camshaft Hall sensor |
2H |
| B6/7 |
Right exhaust camshaft Hall sensor |
2H |
| B70 |
Crankshaft Hall sensor |
3J |
| CAN C |
Drive train CAN |
8E |
| CAN E1 |
Chassis CAN 1 |
5C |
| F58 |
Engine compartment fuse and relay module |
11G |
| F58kM |
Starter circuit 50 relay |
5J |
| F58kN |
Circuit 87M relay |
8G |
| M1 |
Starter |
5K |
| M3 |
Fuel pump (FP) |
14E |
| N118 |
Fuel pump control unit |
11E |
| N3/10 |
ME-SFI [ME] control unit |
5E |
| N73 |
Electronic ignition switch control unit |
5A |
| R4 |
Spark plugs |
11C |
| T1/1 |
Cylinder 1 ignition coil |
8B |
| T1/2 |
Cylinder 2 ignition coil |
8C |
| T1/3 |
Cylinder 3 ignition coil |
8C |
| T1/4 |
Cylinder 4 ignition coil |
8C |
| T1/5 |
Cylinder 5 ignition coil |
8D |
| T1/6 |
Cylinder 6 ignition coil |
8D |
| T1/7 |
Cylinder 7 ignition coil |
8D |
| T1/8 |
Cylinder 8 ignition coil |
8D |
| Y76/1 |
Cylinder 1 fuel injector |
3B |
| Y76/2 |
Cylinder 2 fuel injector |
3B |
| Y76/3 |
Cylinder 3 fuel injector |
3B |
| Y76/4 |
Cylinder 4 fuel injector |
3B |
| Y76/5 |
Cylinder 5 fuel injector |
3C |
| Y76/6 |
Cylinder 6 fuel injector |
3C |
| Y76/7 |
Cylinder 7 fuel injector |
3C |
| Y76/8 |
Cylinder 8 fuel injector |
3D |
