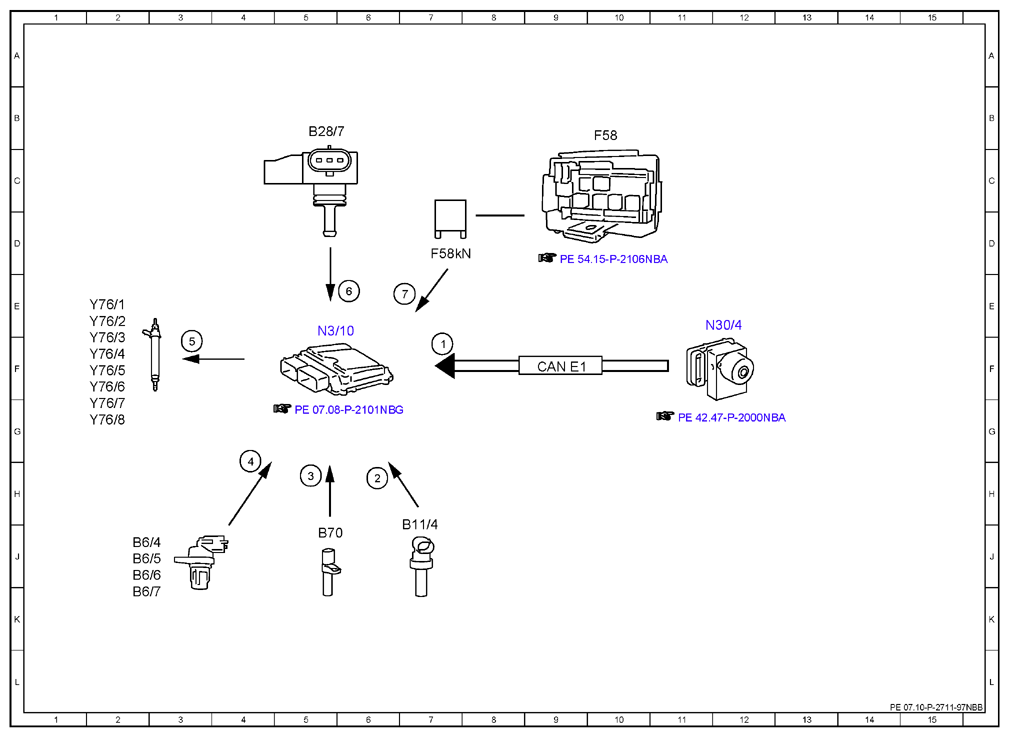

| 1 |
Wheel speed, signal |
7F |
| 2 |
Coolant temperature sensor, signal |
6H |
| 3 |
Engine speed, signal |
5H |
| 4 |
Camshaft Hall sensor, signal |
4H |
| 5 |
Fuel injectors, actuation |
3F |
| 6 |
Engine load, signal |
6E |
| 7 |
Circuit 87, status |
7E |
| B11/4 |
Coolant temperature sensor |
7J |
| B28/7 |
Pressure sensor downstream of throttle valve |
5B |
| B6/4 |
Left intake camshaft Hall sensor |
2J |
| B6/5 |
Right intake camshaft Hall sensor |
2J |
| B6/6 |
Left exhaust camshaft Hall sensor |
2J |
| B6/7 |
Right exhaust camshaft Hall sensor |
2K |
| B70 |
Crankshaft Hall sensor |
5J |
| CAN E1 |
Chassis CAN 1 |
9F |
| F58 |
Engine compartment fuse and relay module |
10B |
| F58kN |
Circuit 87M relay |
7D |
| N3/10 |
ME-SFI [ME] control unit |
5E |
| N30/4 |
Electronic Stability Program control unit |
12E |
| Y76/1 |
Cylinder 1 fuel injector |
2E |
| Y76/2 |
Cylinder 2 fuel injector |
2E |
| Y76/3 |
Cylinder 3 fuel injector |
2F |
| Y76/4 |
Cylinder 4 fuel injector |
2F |
| Y76/5 |
Cylinder 5 fuel injector |
2F |
| Y76/6 |
Cylinder 6 fuel injector |
2F |
| Y76/7 |
Cylinder 7 fuel injector |
2G |
| Y76/8 |
Cylinder 8 fuel injector |
2G |
