| 1 |
Engine diagnosis indicator lamp, actuation |
13F |
| 1 |
Engine diagnosis indicator lamp, actuation |
15D |
| 10 |
Gear range, status |
8E |
| 11 |
Activated charcoal canister shutoff valve, actuation |
4D |
| 12 |
Charge air temperature sensor, signal |
9D |
| 2 |
Instrument cluster, message |
12F |
| 2 |
Instrument cluster, message |
14D |
| 3 |
Fuel reserve warning lamp, actuation |
12F |
| 3 |
Fuel reserve warning lamp, actuation |
14D |
| 4 |
Fuel level, signal |
10F |
| 4 |
Fuel level, signal |
15E |
| 4 |
Fuel level, signal |
17C |
| 4 |
Fuel level, signal |
22E |
| 5 |
Fuel tank pressure sensor, signal |
7H |
| 6 |
Intake air temperature sensor, signal |
6H |
| 7 |
Coolant temperature sensor, signal |
5H |
| 8 |
Purging switchover valve, actuation |
3F |
| 9 |
Oxygen sensor, signal |
9H |
| A1 |
Instrument cluster |
14B |
| A1e4 |
Fuel reserve indicator lamp |
16B |
| A1e58 |
Engine diagnosis indicator lamp |
12A |
| A1p13 |
Multifunction display |
15A |
| B11/4 |
Coolant temperature sensor |
3G |
| B17 |
Intake air temperature sensor |
5K |
| B17/8 |
Charge air temperature sensor |
11B |
| B4/1 |
Fuel tank fuel level indicator fill level sensor, left |
21F |
| B4/2 |
Fuel tank fuel level indicator fill level sensor, right |
21F |
| B4/3 |
Fuel tank pressure sensor |
7K |
| CAN B |
Interior CAN |
19C |
| CAN C |
Drive train CAN |
7D |
| CAN E1 |
Chassis CAN 1 |
11G |
| CAN E2 |
Chassis CAN 2 |
14E |
| G3/3 |
Left oxygen sensor upstream of catalytic converter |
10J |
| G3/4 |
Right oxygen sensor upstream of catalytic converter |
10J |
| N10 |

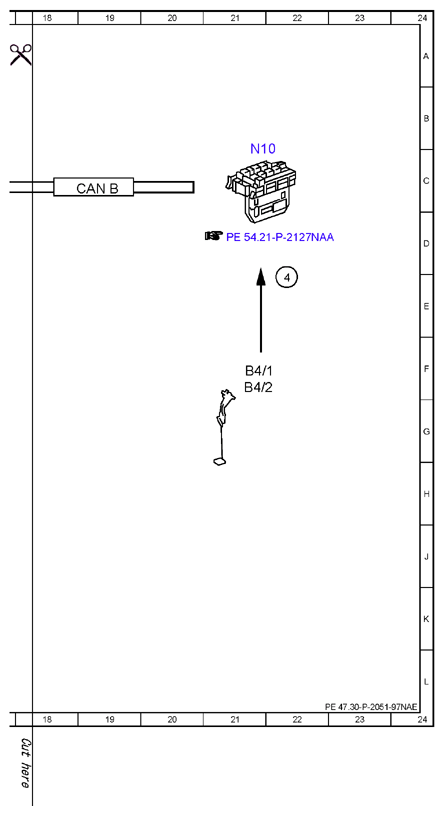

SAM control unit |
21C |
| N3/10 |

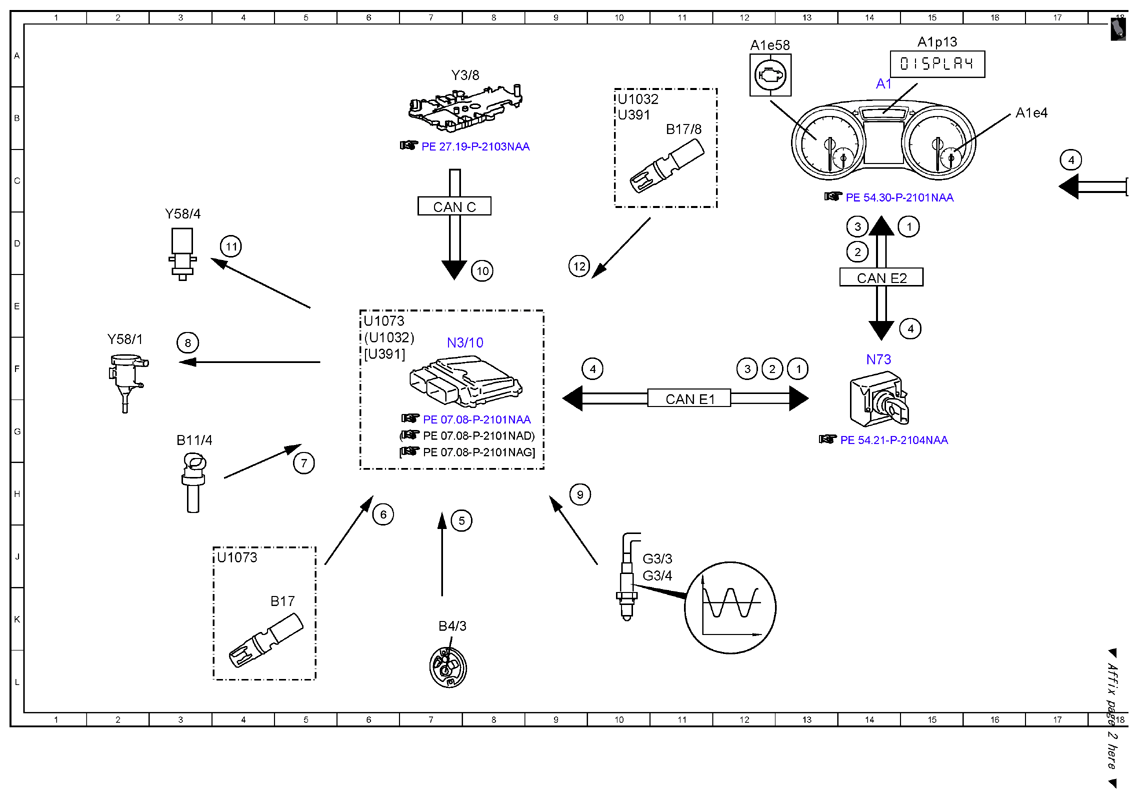

ME-SFI [ME] control unit |
7F |
| N73 |
Electronic ignition switch control unit |
14F |
| U1032 |
Valid for engine 278 and 157 |
6F |
| U1032 |
Valid for engine 278 and 157 |
10B |
| U1073 |
Valid for gasoline engine 276.9 |
4J |
| U1073 |
Valid for gasoline engine 276.9 |
6E |
| U391 |
Valid for gasoline engine 276.8 |
6F |
| U391 |
Valid for gasoline engine 276.8 |
10B |
| Y3/8 |
Fully integrated transmission control control unit |
7A |
| Y58/1 |
Purge control valve |
2F |
| Y58/4 |
Activated charcoal filter shutoff valve |
3D |
