| 1 |
Operation, signal |
14H |
| 1 |
Operation, signal |
25F |
| 1 |
Operation, signal |
17H |
| 1 |
Operation, signal |
|
| 10 |
Yaw rate, signal |
7E |
| 10 |
Yaw rate, signal |
|
| 11 |
Steering wheel angle sensor, signal |
8G |
| 11 |
Steering wheel angle sensor, signal |
5K |
| 11 |
Steering wheel angle sensor, signal |
|
| 12 |
Position data, signal |
|
| 12 |
Position data, signal |
|
| 12 |
Position data, signal |
|
| 13 |
Vehicle data, request |
25F |
| 13 |
Vehicle data, request |
|
| 14 |
Vehicle data, signal |
27F |
| 14 |
Vehicle data, signal |
|
| 15 |
Audio/COMAND display, message |
20E |
| 15 |
Audio/COMAND display, message |
25F |
| 15 |
Audio/COMAND display, message |
17C |
| 2 |
Multifunction steering wheel button group, signal |
8G |
| 2 |
Multifunction steering wheel button group, signal |
12H |
| 2 |
Multifunction steering wheel button group, signal |
|
| 2 |
Multifunction steering wheel button group, signal |
|
| 2 |
Multifunction steering wheel button group, signal |
|
| 3 |
Voice input, signal |
|
| 3 |
Voice input, signal |
|
| 4 |
Connection set-up, request |
|
| 4 |
Connection set-up, request |
|
| 5 |
Telephone, signal |
|
| 6 |
Mute, signal |
|
| 6 |
Mute, signal |
|
| 7 |
Voice output, signal |
|
| 8 |
GPS, signal |
28F |
| 8 |
GPS, signal |
22E |
| 8 |
GPS, signal |
|
| 8 |
GPS, signal |
|
| 9 |
Wheel speed, signal |
6E |
| 9 |
Wheel speed, signal |
|

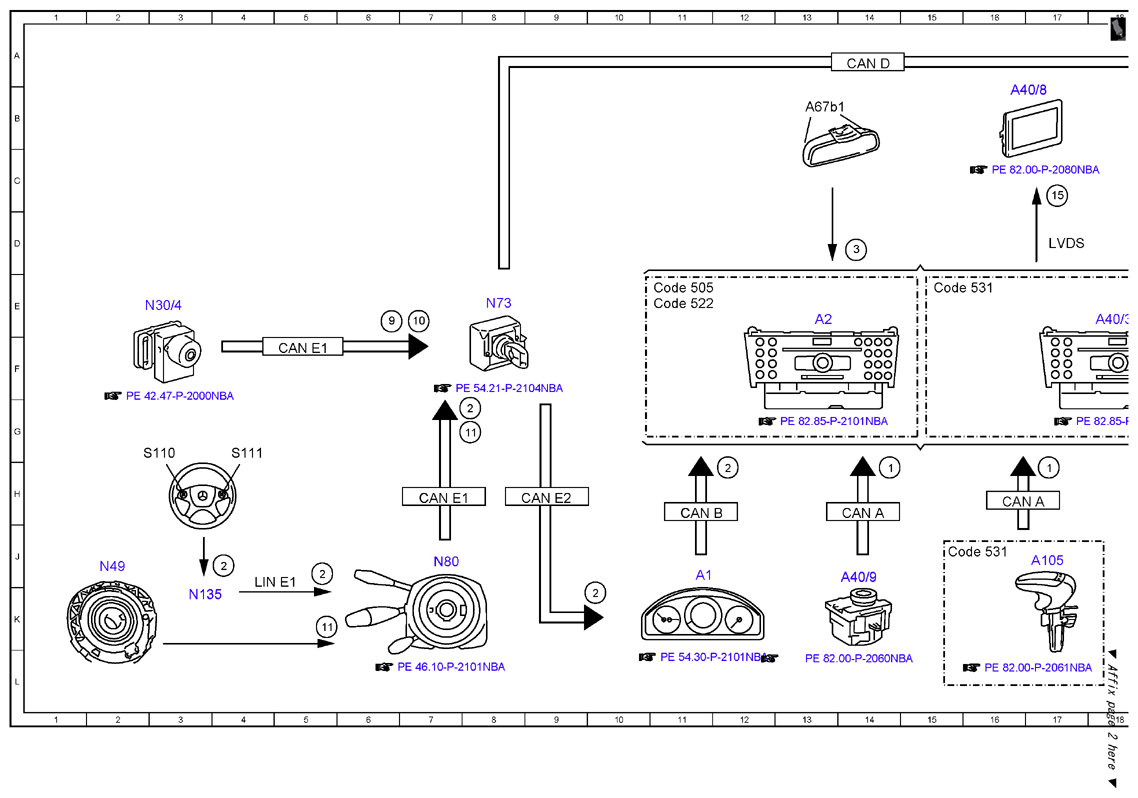

| A1 |
Instrument cluster |
11J |
| A105 |
Touchpad |
17J |
| A2 |
Radio |
13E |
| A2/52 |
Emergency call system antenna |
32C |
| A28/11 |
Multifunction antenna |
34F |
| A28/11 |
Multifunction antenna |
21J |
| A40/3 |
COMAND control unit |
18E |
| A40/8 |
Audio/COMAND display |
16B |
| A40/9 |
Audio/COMAND control panel |
14J |
| A67b1 |
Hands-free system microphone group |
13B |
| CAN A |
Telematics CAN |
14H |
| CAN A |
Telematics CAN |
16H |
| CAN B |
Interior CAN |
21F |
| CAN B |
Interior CAN |
11H |
| CAN D |
Diagnostic CAN |
22A |
| CAN D |
Diagnostic CAN |
14A |
| CAN D |
Diagnostic CAN |
26F |
| CAN E1 |
Chassis CAN 1 |
7H |
| CAN E1 |
Chassis CAN 1 |
5F |
| CAN E2 |
Chassis CAN 2 |
9H |
| Code 505 |
Radio 20 NTG5, non-navigation-capable |
32F |
| Code 505 |
Radio 20 NTG5, non-navigation-capable |
11E |
| Code 522 |
Audio 20 radio |
11E |
| Code 522 |
Audio 20 radio |
19J |
| Code 531 |
COMAND APS |
15E |
| Code 531 |
COMAND APS |
19J |
| Code 531 |
COMAND APS |
15J |
| Code 810 |
Sound system |
23H |
| Code 811 |
Extended sound system |
23H |
| H4/27 |
Center instrument panel speaker |
30J |
| LIN E1 |
Steering LIN |
4J |
| LVDS |
Low voltage differential signal |
17D |

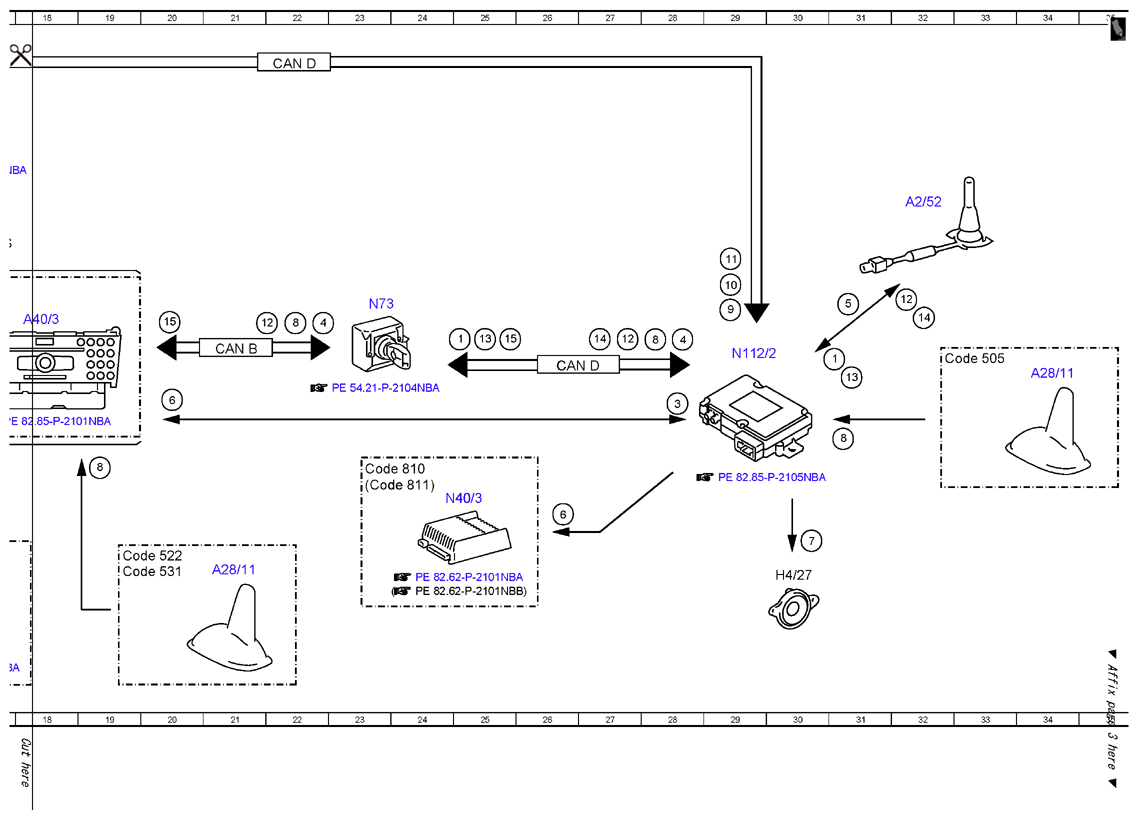

| N112/2 |
Telematics services communication module |
29F |
| N135 |
Steering wheel electronics |
3K |
| N30/4 |
Electronic Stability Program control unit |
3E |
| N40/3 |
Sound system amplifier control unit |
25H |
| N49 |
Steering wheel angle sensor |
2J |
| N73 |
Electronic ignition switch control unit |
23E |
| N73 |
Electronic ignition switch control unit |
8E |
| N80 |
Steering column module control unit |
7J |
| S110 |
Left multifunction steering wheel button group |
2G |
| S111 |
Right multifunction steering wheel button group |
4G |
