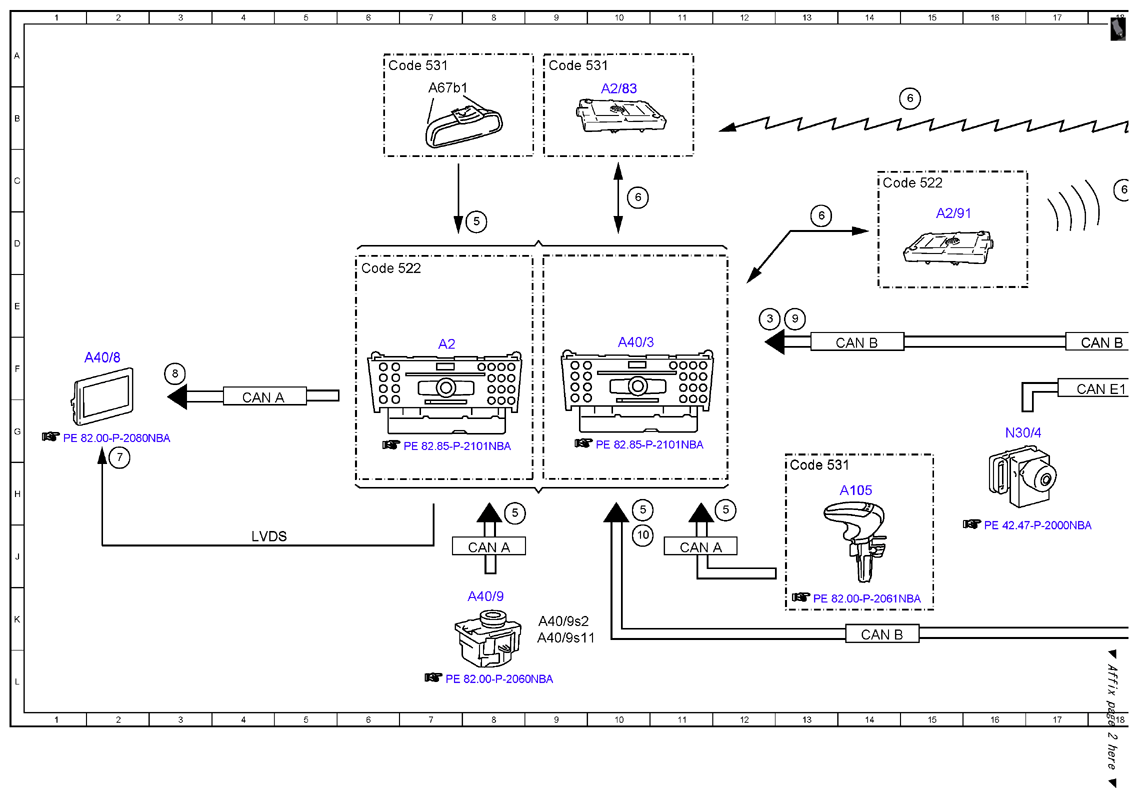

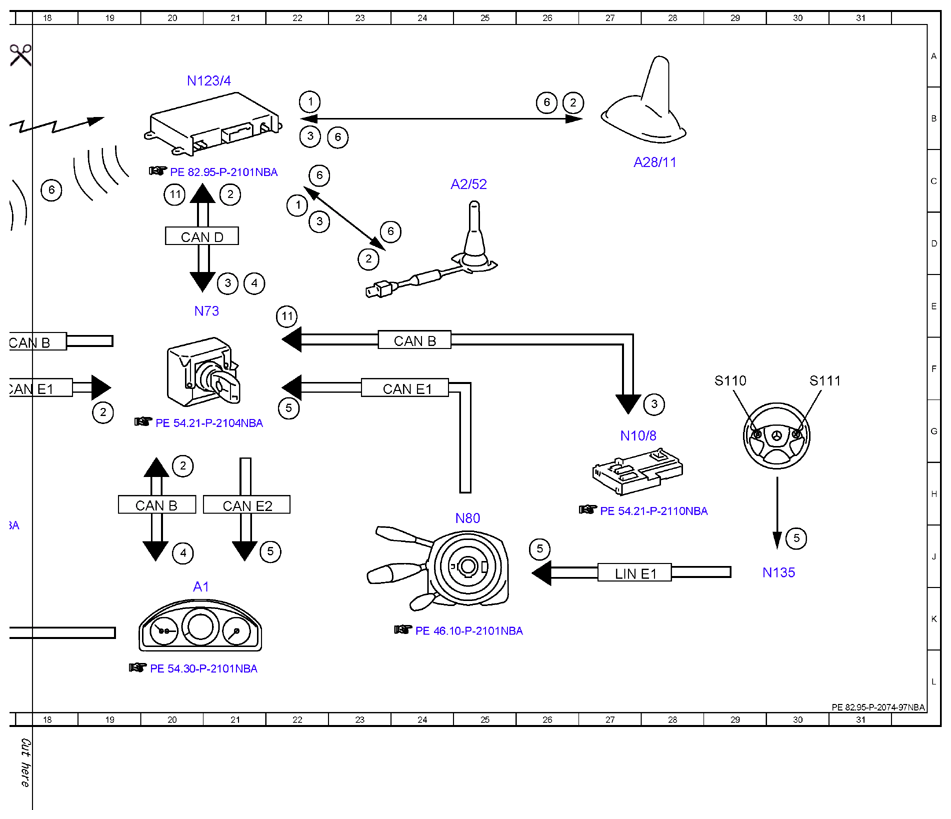

| 1 |
Vehicle data, request |
22B |
| 1 |
Vehicle data, request |
22C |
| 10 |
Vehicle speed, signal |
10J |
| 11 |
ATA [EDW] alarm, signal |
22E |
| 11 |
ATA [EDW] alarm, signal |
20C |
| 2 |
Vehicle data, signal |
21C |
| 2 |
Vehicle data, signal |
26B |
| 2 |
Vehicle data, signal |
23D |
| 2 |
Vehicle data, signal |
20H |
| 2 |
Vehicle data, signal |
19G |
| 3 |
Data from service center, signal |
12E |
| 3 |
Data from service center, signal |
21E |
| 3 |
Data from service center, signal |
22B |
| 3 |
Data from service center, signal |
28G |
| 3 |
Data from service center, signal |
22D |
| 4 |
Instrument cluster, message |
20J |
| 4 |
Instrument cluster, message |
21E |
| 5 |
Operation, signal |
8H |
| 5 |
Operation, signal |
22G |
| 5 |
Operation, signal |
26J |
| 5 |
Operation, signal |
30J |
| 5 |
Operation, signal |
22J |
| 5 |
Operation, signal |
10H |
| 5 |
Operation, signal |
12H |
| 5 |
Operation, signal |
8D |
| 6 |
Internet, signal |
15B |
| 6 |
Internet, signal |
26B |
| 6 |
Internet, signal |
23D |
| 6 |
Internet, signal |
22C |
| 6 |
Internet, signal |
23B |
| 6 |
Internet, signal |
13D |
| 6 |
Internet, signal |
18C |
| 6 |
Internet, signal |
|
| 7 |
Low voltage differential signal video signal data transfer, signal |
2G |
| 8 |
Audio/COMAND display, actuation |
3F |
| 9 |
Circuit 15, status |
13E |
| A1 |
Instrument cluster |
20K |
| A105 |
Touchpad |
14H |
| A2 |
Radio |
7F |
| A2/52 |
Emergency call system antenna |
24C |
| A2/83 |
WLAN antenna |
10B |
| A2/91 |
Bluetooth® antenna |
15D |
| A28/11 |
Multifunction antenna |
27C |
| A40/3 |
COMAND control unit |
10F |
| A40/8 |
Audio/COMAND display |
2F |
| A40/9 |
Audio/COMAND control panel |
8K |
| A40/9s11 |
Audio/COMAND controller |
9K |
| A40/9s2 |
"Back" button |
9K |
| A67b1 |
Hands-free system microphone group |
7B |
| CAN A |
Telematics CAN |
4G |
| CAN A |
Telematics CAN |
8J |
| CAN A |
Telematics CAN |
11J |
| CAN B |
Interior CAN |
18F |
| CAN B |
Interior CAN |
24F |
| CAN B |
Interior CAN |
20H |
| CAN B |
Interior CAN |
14F |
| CAN B |
Interior CAN |
14K |
| CAN D |
Diagnostic CAN |
20D |
| CAN E1 |
Chassis CAN 1 |
18F |
| CAN E1 |
Chassis CAN 1 |
24F |
| CAN E2 |
Chassis CAN 2 |
21H |
| Code 522 |
Audio 20 radio |
14C |
| Code 522 |
Audio 20 radio |
6D |
| Code 531 |
COMAND APS |
9A |
| Code 531 |
COMAND APS |
13H |
| Code 531 |
COMAND APS |
6A |
| LIN E1 |
Steering LIN |
27J |
| LVDS |
Low voltage differential signal |
4J |
| N10/8 |
Rear control unit |
27G |
| N123/4 |
Emergency call system control unit |
20A |
| N135 |
Steering wheel electronics |
29J |
| N30/4 |
Electronic Stability Program control unit |
16G |
| N73 |
Electronic ignition switch control unit |
20E |
| N80 |
Steering column module control unit |
25H |
| S110 |
Left multifunction steering wheel button group |
29F |
| S111 |
Right multifunction steering wheel button group |
30F |
