| 1 |
Multifunction steering wheel button group, signal |
4H |
| 1 |
Multifunction steering wheel button group, signal |
7J |
| 1 |
Multifunction steering wheel button group, signal |
5G |
| 1 |
Multifunction steering wheel button group, signal |
12G |
| 1 |
Multifunction steering wheel button group, signal |
4F |
| 2 |
Switch-on request, signal |
14C |
| 2 |
Switch-on request, signal |
18E |
| 2 |
Switch-on request, signal |
14J |
| 3 |
Audio/COMAND controller, request |
12D |
| 4 |
Audio/COMAND display, message |
15C |
| 5 |
SDAR antenna, signal |
15K |
| 5 |
SDAR antenna, signal |
14G |
| 6 |
Voice input, signal |
11D |
| 7 |
Audio, signal |
18F |
| 7 |
Audio, signal |
15A |
| 7 |
Audio, signal |
18D |
| 8 |
Operation, signal |
17G |

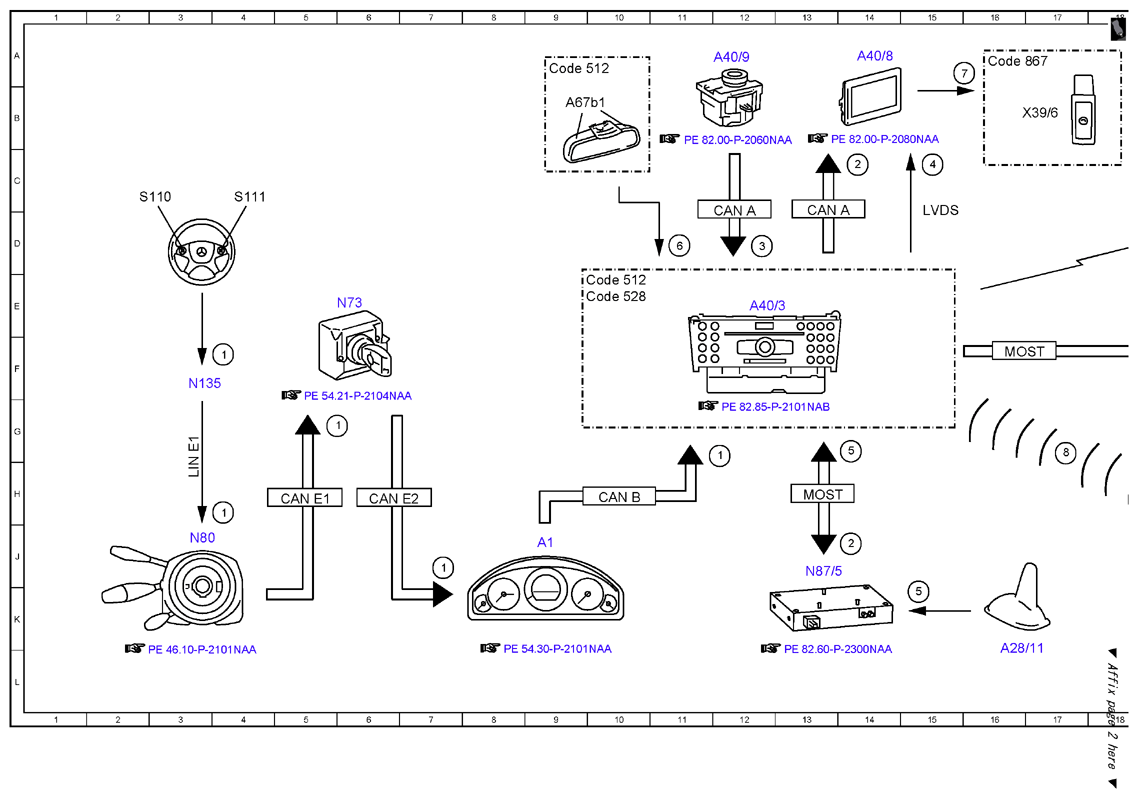

| A1 |
Instrument cluster |
9J |
| A28/11 |
Multifunction antenna |
16L |
| A40/3 |
COMAND control unit |
12E |
| A40/8 |
Audio/COMAND display |
14A |
| A40/9 |
Audio/COMAND control panel |
12A |
| A67b1 |
Hands-free system microphone group |
9B |
| A8/7 |
Remote control |
20H |
| CAN A |
Telematics CAN |
12D |
| CAN A |
Telematics CAN |
13D |
| CAN B |
Interior CAN |
10H |
| CAN E1 |
Chassis CAN 1 |
5H |
| CAN E2 |
Chassis CAN 2 |
6H |
| Code 512 |
COMAND APS with DVD changer |
9E |
| Code 512 |
COMAND APS with DVD changer |
9A |
| Code 528 |
COMAND with DVD changer |
9E |

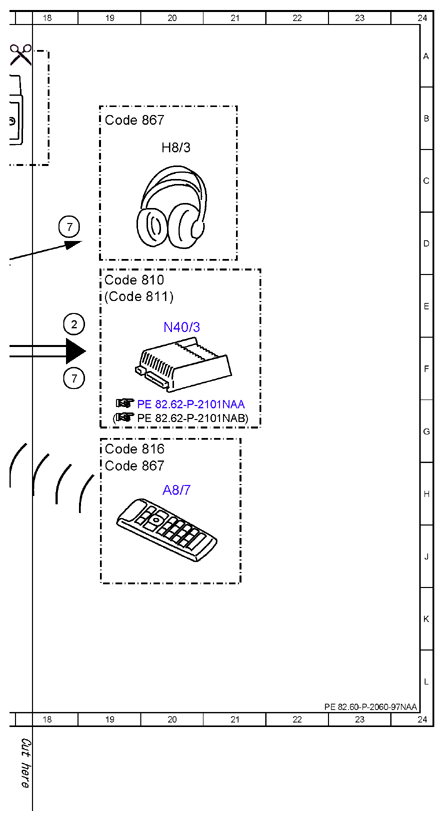

| Code 810 |
Sound system |
19E |
| Code 811 |
Extended sound system |
19E |
| Code 816 |
Entertainment remote control |
19G |
| Code 867 |
SPLITVIEW |
16A |
| Code 867 |
SPLITVIEW |
19H |
| H8/3 |
Radio frequency headphones |
20C |
| LIN E1 |
Steering LIN |
3G |
| LVDS |
Low voltage differential signal |
15D |
| MOST |
Media Oriented System Transport |
13H |
| MOST |
Media Oriented System Transport |
16F |
| N135 |
Steering wheel electronics |
3F |
| N40/3 |
Sound system amplifier control unit |
20E |
| N73 |
Electronic ignition switch control unit |
6E |
| N80 |
Steering column module control unit |
3J |
| N87/5 |
Satellite digital audio radio (SDAR) control unit |
13J |
| S110 |
Left multifunction steering wheel button group |
2C |
| S111 |
Right multifunction steering wheel button group |
4C |
| X39/6 |
Headphones electrical connector (cabled) |
17B |
