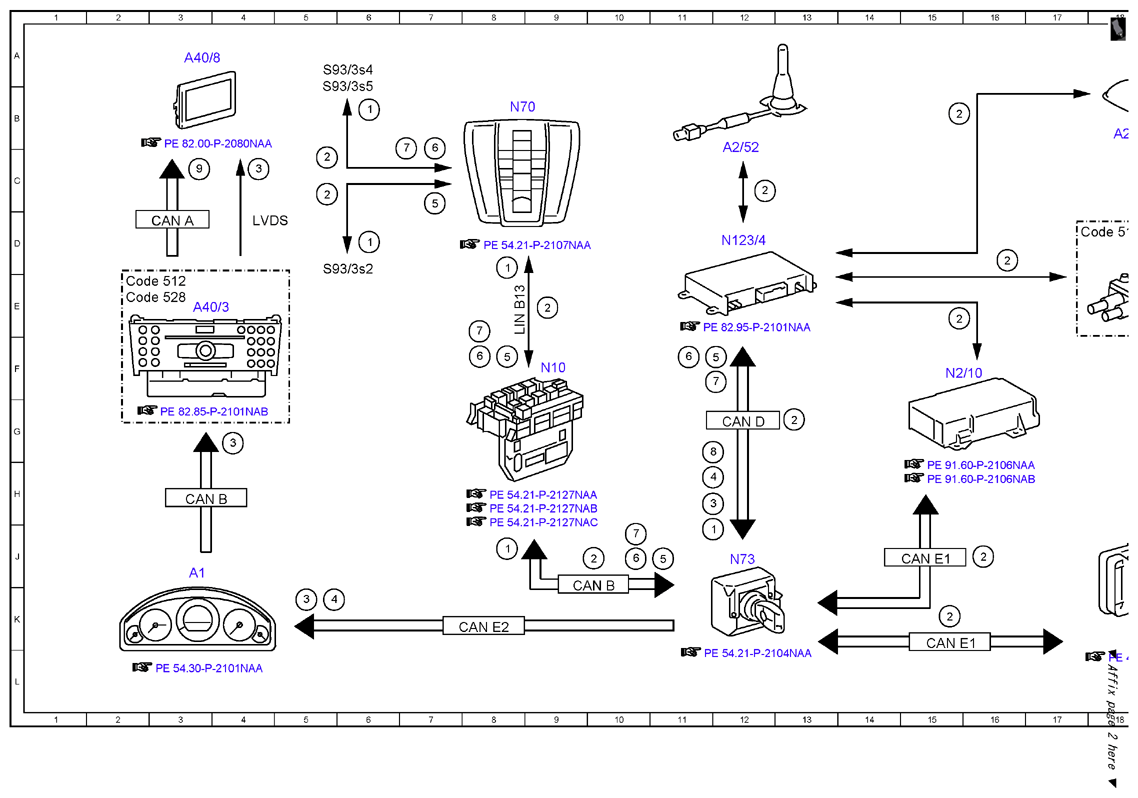

| 1 |
Status indication, signal |
8J |
| 1 |
Status indication, signal |
11J |
| 1 |
Status indication, signal |
8D |
| 1 |
Status indication, signal |
6D |
| 1 |
Status indication, signal |
6B |
| 2 |
Check signal, signal |
10J |
| 2 |
Check signal, signal |
5C |
| 2 |
Check signal, signal |
5C |
| 2 |
Check signal, signal |
9E |
| 2 |
Check signal, signal |
12C |
| 2 |
Check signal, signal |
15K |
| 2 |
Check signal, signal |
16J |
| 2 |
Check signal, signal |
13G |
| 2 |
Check signal, signal |
16D |
| 2 |
Check signal, signal |
15E |
| 2 |
Check signal, signal |
19C |
| 3 |
Audio/COMAND display, message |
4G |
| 3 |
Audio/COMAND display, message |
5K |
| 3 |
Audio/COMAND display, message |
11H |
| 3 |
Audio/COMAND display, message |
4C |
| 4 |
Instrument cluster, message |
5K |
| 4 |
Instrument cluster, message |
11H |
| 5 |
Manual emergency call, signal |
11J |
| 5 |
Manual emergency call, signal |
8F |
| 5 |
Manual emergency call, signal |
7C |
| 5 |
Manual emergency call, signal |
12F |
| 6 |
Breakdown assistance, signal |
10J |
| 6 |
Breakdown assistance, signal |
8F |
| 6 |
Breakdown assistance, signal |
7C |
| 6 |
Breakdown assistance, signal |
11F |
| 7 |
MB-Info, signal |
10J |
| 7 |
MB-Info, signal |
12F |
| 7 |
MB-Info, signal |
8E |
| 7 |
MB-Info, signal |
7C |
| 8 |
Unlock central locking, request |
11G |
| 9 |
Switch-on request, signal |
3C |
| A1 |
Instrument cluster |
3J |
| A2/5 |
Global positioning system antenna splitter |
18D |
| A2/52 |
Emergency call system antenna |
12C |

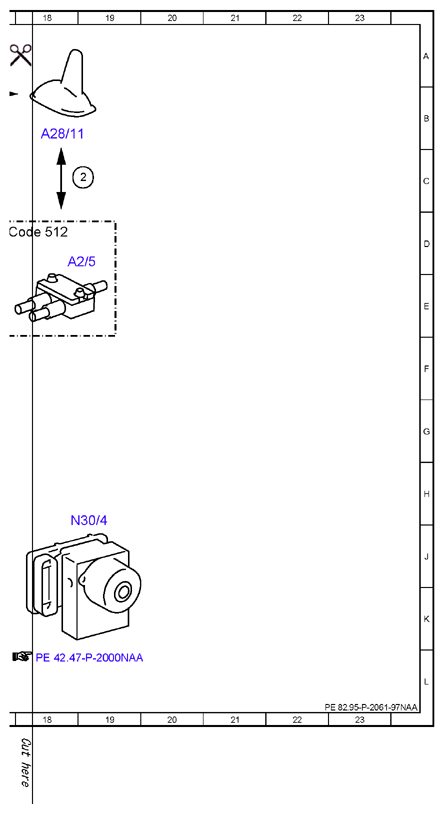

| A28/11 |
Multifunction antenna |
18B |
| A40/3 |
COMAND control unit |
3E |
| A40/8 |
Audio/COMAND display |
3A |
| CAN A |
Telematics CAN |
3D |
| CAN B |
Interior CAN |
3H |
| CAN B |
Interior CAN |
9K |
| CAN D |
Diagnostic CAN |
12G |
| CAN E1 |
Chassis CAN 1 |
15K |
| CAN E1 |
Chassis CAN 1 |
15J |
| CAN E2 |
Chassis CAN 2 |
8K |
| Code 512 |
COMAND APS with DVD changer |
2E |
| Code 512 |
COMAND APS with DVD changer |
17D |
| Code 528 |
COMAND with DVD changer |
2E |
| LIN B13 |
Roof LIN |
8E |
| LVDS |
Low voltage differential signal |
4D |
| N10 |
SAM control unit |
9F |
| N123/4 |
Emergency call system control unit |
12D |
| N2/10 |
Supplemental restraint system control unit |
15F |
| N30/4 |
Electronic Stability Program control unit |
19J |
| N70 |
Overhead control panel control unit |
8B |
| N73 |
Electronic ignition switch control unit |
12J |
| S93/3s2 |
Emergency call system button |
5D |
| S93/3s4 |
Breakdown assistance button |
5A |
| S93/3s5 |
MB-Info button |
5B |
