Electrical function diagram for navigation mode (COMAND), function - PE82.85-P-2063-97NBB

Code: Designation: Position:
1 Multifunction steering wheel button group, signal 3F
1 Multifunction steering wheel button group, signal 8K
1 Multifunction steering wheel button group, signal 13K
1 Multifunction steering wheel button group, signal 15G
1 Multifunction steering wheel button group, signal 3J
10 Switch-on request, signal 13C
11 Audio/COMAND display, message 14C
12 AM/FM antenna, signal 21D
12 AM/FM antenna, signal 19B
13 Audio/COMAND controller, request 10D
14 SDAR antenna, signal 29D
14 SDAR antenna, signal 32D
15 Traffic data, signal 27G
15 Traffic data, signal 37J
2 GPS, signal 29G
2 GPS, signal 34E
3 Position data, signal 38J
3 Position data, signal 34J
4 Wheel speed, signal 8J
4 Wheel speed, signal 10G
5 Direction of travel, signal 7J
5 Direction of travel, signal 9G
6 DAB band III, signal 41G
6 DAB band III, signal 33B
6 DAB band III, signal 30D
6 DAB band III, signal 33C
6 DAB band III, signal 38E
6 DAB band III, signal 40E
7 FM antenna, signal 23D
7 FM antenna, signal 24B
8 Vehicle Information and Communication System (VICS), signal 20J
8 Vehicle Information and Communication System (VICS), signal 20G
9 Vehicle speed, signal 8D
A1 Instrument cluster 14J
A105 Touchpad 5B
A2/118 Windshield antenna 37F
A2/124 TV and DAB antenna splitter 39D
A2/18 FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier 20B
A2/19 FM 2 and DAB antenna amplifier 22B
A2/19 FM 2 and DAB antenna amplifier 39F
A2/32 Rear window antenna 25B
A2/32 Rear window antenna 41G
A2/37 Vehicle Information and Communication System (VICS) control unit 17J
A2/5 Global positioning system antenna splitter 35E
A2/51 Rear spoiler antenna 18B
A2/52 Emergency call system antenna 39J
A2/94 ETC/DSRC antenna 21J
A28/11 Multifunction antenna 31E
A40/3 COMAND control unit 16E
A40/8 Audio/COMAND display 14A
A40/9 Audio/COMAND control panel 11A
A50/6 Dedicated Short-Range Communications control unit 19J
A90/4 Tuner unit 32B
A94/5 TV 1 antenna amplifier 37D
CAN A Telematics CAN 13D
CAN A Telematics CAN 11C
CAN A Telematics CAN 8C
CAN B Interior CAN 14H
CAN B Interior CAN 9H
CAN E1 Chassis CAN 1 6K
CAN E1 Chassis CAN 1 7H
CAN E2 Chassis CAN 2 11K
Code 348 Emergency call/assistance system 34D
Code 531 COMAND APS 4A
Code 536 SIRIUS satellite radio 30A
Code 537 Digital radio 30B
Code 537 Digital radio 36D
LIN E1 Steering LIN 2H
LVDS Low voltage differential signal 14D
MOST Media Oriented System Transport 29C
N112/2 Telematics services communication module 36J
N135 Steering wheel electronics 2F
N30/4 Electronic Stability Program control unit 5G
N73 Electronic ignition switch control unit 9J
N80 Steering column module control unit 2J
S110 Left multifunction steering wheel button group 2B
S111 Right multifunction steering wheel button group 3B
U52 Valid for Japan 16J
U8 Valid for code B54 COM module and subscription for real-time traffic data 34J
U9 Not valid for code B54 COM module and subscription for real-time traffic data 30B
U9 Not valid for code B54 COM module and subscription for real-time traffic data 36D
U9 Not valid for code B54 COM module and subscription for real-time traffic data 16A

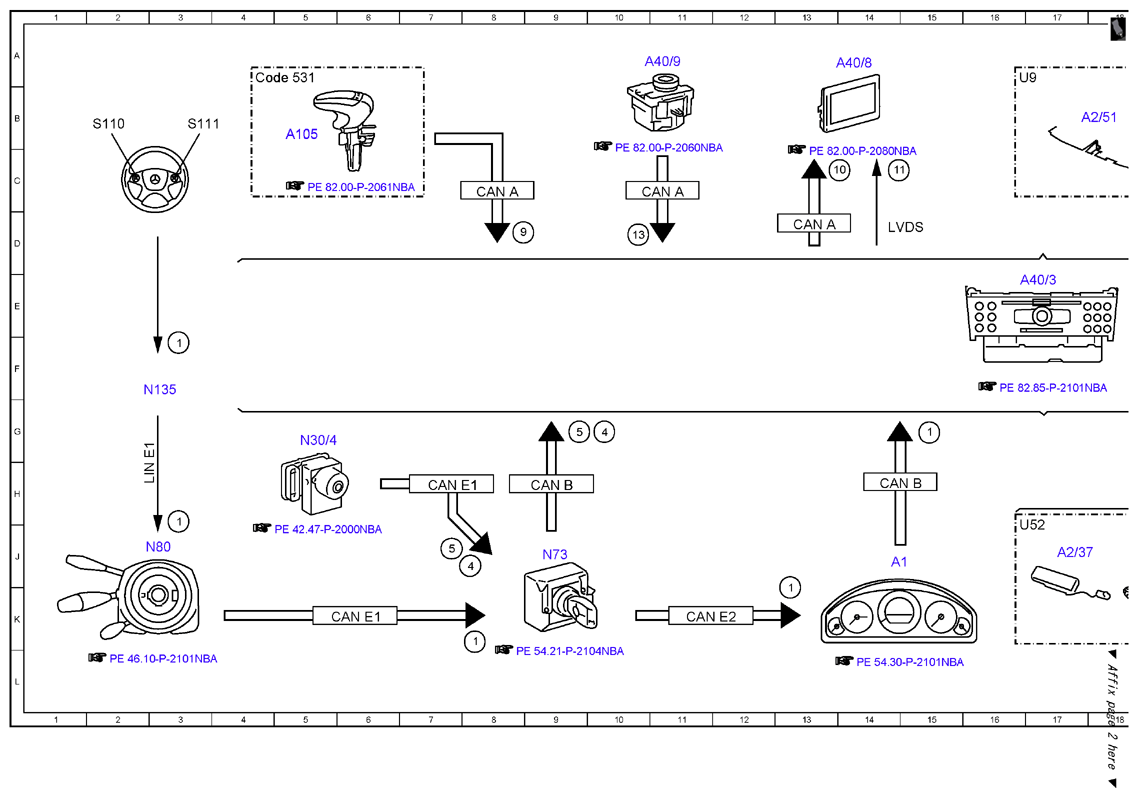

Fig 1: Navigation Mode (Comand) Schematic Diagram (1 Of 3)
G10078563Courtesy of MERCEDES-BENZ USA

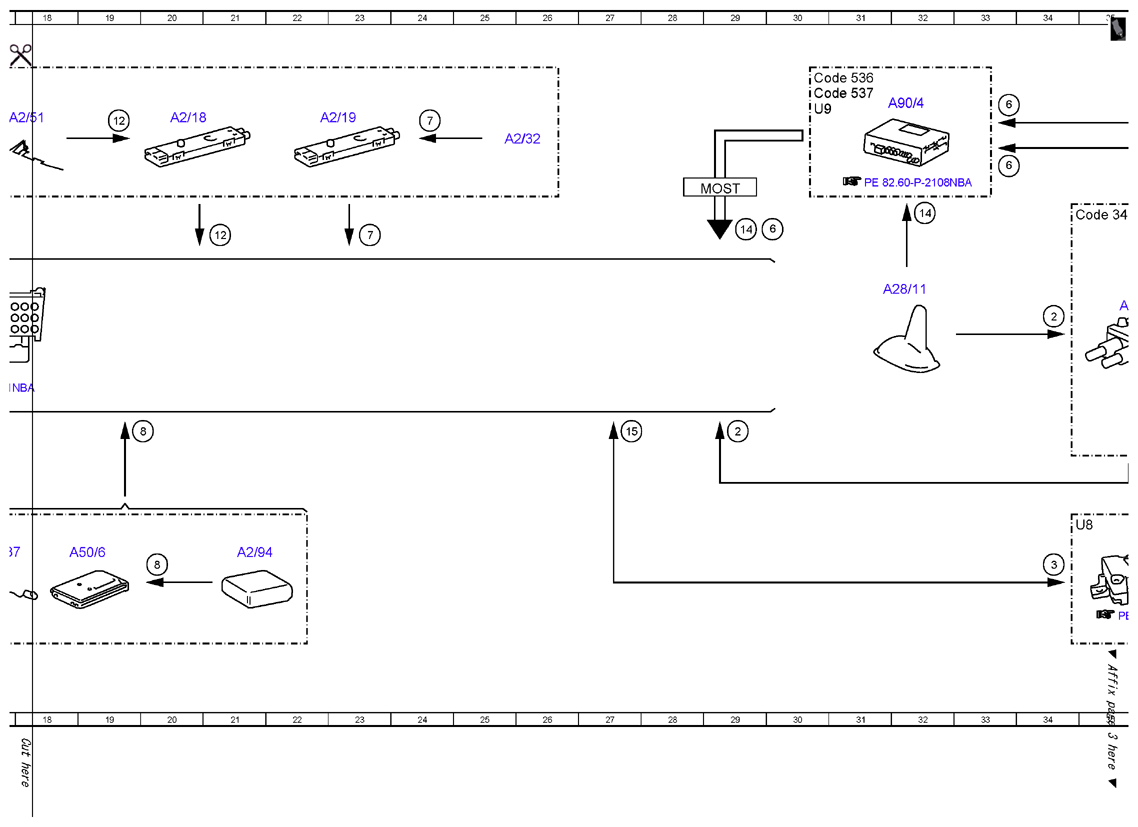

Fig 2: Navigation Mode (Comand) Schematic Diagram (2 Of 3)
G10078564Courtesy of MERCEDES-BENZ USA

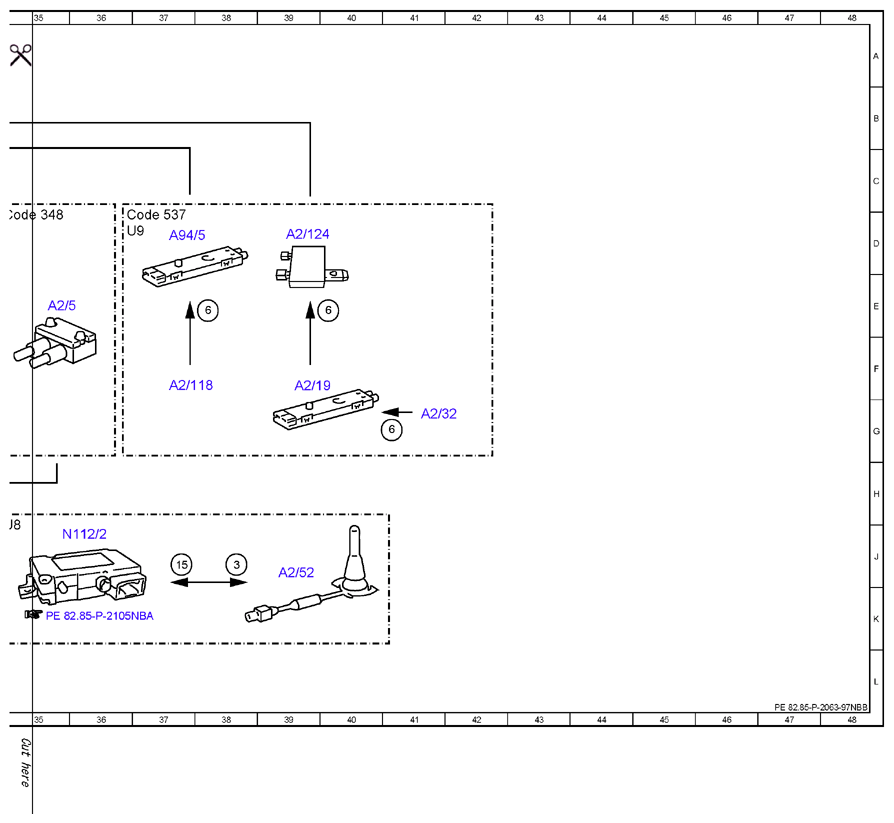

Fig 3: Navigation Mode (Comand) Schematic Diagram (3 Of 3)
G10078565Courtesy of MERCEDES-BENZ USA
