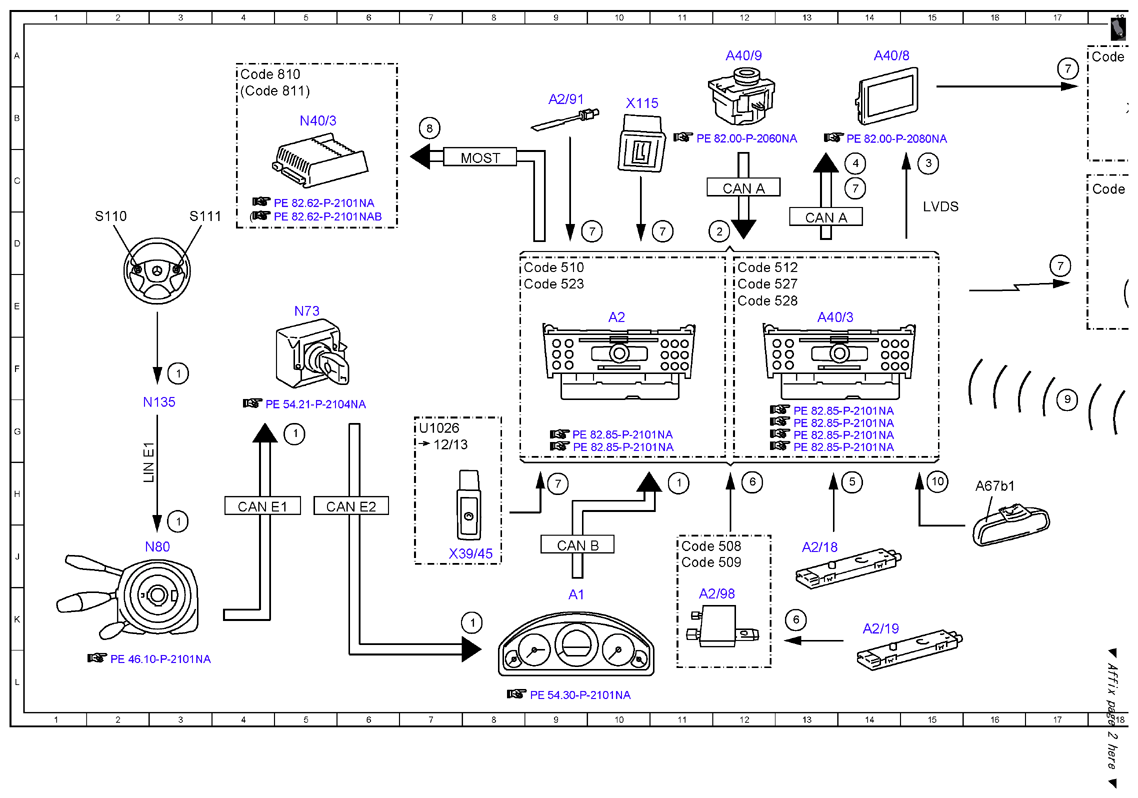

| 1 |
Multifunction steering wheel button group, signal |
3F |
| 1 |
Multifunction steering wheel button group, signal |
8K |
| 1 |
Multifunction steering wheel button group, signal |
3J |
| 1 |
Multifunction steering wheel button group, signal |
5G |
| 1 |
Multifunction steering wheel button group, signal |
10H |
| 10 |
Voice input, signal |
15H |
| 2 |
Audio/COMAND controller, request |
12D |
| 3 |
Audio/COMAND display, message |
15C |
| 4 |
Switch-on request, signal |
14C |
| 5 |
AM/FM antenna, signal |
14H |
| 6 |
FM antenna, signal |
13K |
| 6 |
FM antenna, signal |
12H |
| 7 |
Audio, signal |
9H |
| 7 |
Audio, signal |
10D |
| 7 |
Audio, signal |
11D |
| 7 |
Audio, signal |
14C |
| 7 |
Audio, signal |
17A |
| 7 |
Audio, signal |
17D |
| 8 |
Sound system amplifier, actuation |
7B |
| 9 |
Operation, signal |
17G |
| A1 |
Instrument cluster |
9K |
| A2 |
Radio |
10E |
| A2/18 |
FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier |
13J |
| A2/19 |
FM 2 and DAB antenna amplifier |
14K |
| A2/91 |
Bluetooth® antenna |
9B |
| A2/98 |
FM/TMC antenna splitter |
11K |
| A40/3 |
COMAND control unit |
13E |
| A40/8 |
Audio/COMAND display |
14A |
| A40/9 |
Audio/COMAND control panel |
12A |
| A67b1 |
Hands-free system microphone group |
16H |
| A8/7 |
Remote control |
20G |
| CAN A |
Telematics CAN |
13D |
| CAN A |
Telematics CAN |
12C |
| CAN B |
Interior CAN |
9J |
| CAN E1 |
Chassis CAN 1 |
4H |
| CAN E2 |
Chassis CAN 2 |
6H |
| Code 508 |
Navigation module pre-installation |
11J |
| Code 509 |
Navigation module |
11J |
| Code 510 |
Audio 20 with CD changer |
8D |
| Code 512 |
COMAND APS with DVD changer |
12D |
| Code 523 |
Audio 20 radio |
8E |
| Code 527 |
COMAND APS (with navigation) |
12E |
| Code 528 |
COMAND with DVD changer |
12E |
| Code 810 |
Sound system |
4A |
| Code 811 |
Extended sound system |
4B |

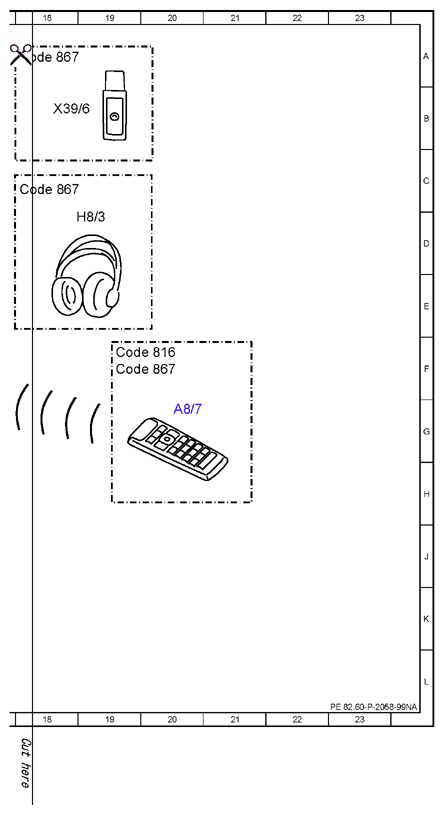

| Code 816 |
Entertainment remote control |
19F |
| Code 867 |
SPLITVIEW |
18A |
| Code 867 |
SPLITVIEW |
18C |
| Code 867 |
SPLITVIEW |
19F |
| H8/3 |
Radio frequency headphones |
19D |
| LIN E1 |
Steering LIN |
2H |
| LVDS |
Low voltage differential signal |
15C |
| MOST |
Media Oriented System Transport |
8C |
| N135 |
Steering wheel electronics |
2G |
| N40/3 |
Sound system amplifier control unit |
5B |
| N73 |
Electronic ignition switch control unit |
5E |
| N80 |
Steering column module control unit |
2J |
| S110 |
Left multifunction steering wheel button group |
2D |
| S111 |
Right multifunction steering wheel button group |
3D |
| U1026 |
Not valid for media interface |
7G |
| X115 |
USB electrical connector |
10B |
| X39/45 |
AUX jack electrical connector |
7J |
| X39/6 |
Headphones electrical connector (cabled) |
18B |
