| 1 |
Engine running, signal |
15F |
| 1 |
Engine running, signal |
12B |
| 10 |
Headlamp range adjustment actuator motor, actuation |
28C |
| 10 |
Headlamp range adjustment actuator motor, actuation |
33C |
| 11 |
Light distribution actuator motor, actuation |
28D |
| 11 |
Light distribution actuator motor, actuation |
33D |
| 12 |
Light distribution position sensor, signal |
26D |
| 12 |
Light distribution position sensor, signal |
26D |
| 13 |
High beams, request |
12E |
| 13 |
High beams, request |
23C |
| 13 |
High beams, request |
24E |
| 13 |
High beams, request |
38B |
| 13 |
High beams, request |
36E |
| 13 |
High beams, request |
7F |
| 14 |
High beams, actuation |
28B |
| 14 |
High beams, actuation |
33B |
| 14 |
High beams, actuation |
26B |
| 14 |
High beams, actuation |
35B |
| 15 |
High beams, status |
19E |
| 15 |
High beams, status |
13D |
| 16 |
Increase light output, request |
11E |
| 16 |
Increase light output, request |
23C |
| 16 |
Increase light output, request |
25E |
| 16 |
Increase light output, request |
26B |
| 16 |
Increase light output, request |
36B |
| 16 |
Increase light output, request |
38B |
| 16 |
Increase light output, request |
37E |
| 16 |
Increase light output, request |
6F |
| 17 |
Rotation angle adjustment, request |
11E |
| 17 |
Rotation angle adjustment, request |
38A |
| 17 |
Rotation angle adjustment, request |
37E |
| 17 |
Rotation angle adjustment, request |
25E |
| 17 |
Rotation angle adjustment, request |
22C |
| 17 |
Rotation angle adjustment, request |
6F |
| 2 |
Drivetrain operational, signal |
15G |
| 2 |
Drivetrain operational, signal |
12B |
| 3 |
Combination switch, status |
5B |
| 3 |
Combination switch, status |
12D |
| 3 |
Combination switch, status |
12B |
| 4 |
Automatic high beams, enable |
4F |
| 4 |
Automatic high beams, enable |
9E |
| 4 |
Automatic high beams, enable |
13D |
| 4 |
Automatic high beams, enable |
22G |
| 5 |
Steering wheel angle sensor, signal |
5B |
| 6 |
Steering wheel angle, signal |
3E |
| 6 |
Steering wheel angle, signal |
12D |
| 6 |
Steering wheel angle, signal |
3B |
| 6 |
Steering wheel angle, signal |
22G |
| 7 |
Wheel speed, signal |
5F |
| 7 |
Wheel speed, signal |
13G |
| 7 |
Wheel speed, signal |
22G |
| 7 |
Wheel speed, signal |
9F |
| 8 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
5F |
| 8 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
13G |
| 8 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
22G |
| 8 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
12K |
| 8 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
10F |
| 9 |
Optical headlamp range adjustment, request |
23C |
| 9 |
Optical headlamp range adjustment, request |
24E |
| 9 |
Optical headlamp range adjustment, request |
36D |
| 9 |
Optical headlamp range adjustment, request |
38B |
| 9 |
Optical headlamp range adjustment, request |
7F |
| 9 |
Optical headlamp range adjustment, request |
12E |
| A1 |
Instrument cluster |
21D |
| A1e3 |
High beam indicator lamp |
19D |
| A40/11 |
Multifunction camera |
25F |
| A40/13 |
Stereo multifunction camera |
2E |
| CAN B |
Interior CAN |
17E |
| CAN B |
Interior CAN |
13C |
| CAN E1 |
Chassis CAN 1 |
25J |
| CAN E1 |
Chassis CAN 1 |
10K |
| CAN E1 |
Chassis CAN 1 |
8E |
| CAN E1 |
Chassis CAN 1 |
19J |
| CAN E1 |
Chassis CAN 1 |
13H |
| CAN E1 |
Chassis CAN 1 |
3A |
| CAN E1 |
Chassis CAN 1 |
10H |
| CAN E2 |
Chassis CAN 2 |
35A |
| CAN E2 |
Chassis CAN 2 |
34F |
| CAN E2 |
Chassis CAN 2 |
28A |
| CAN E2 |
Chassis CAN 2 |
25E |
| CAN E2 |
Chassis CAN 2 |
19A |
| CAN E2 |
Chassis CAN 2 |
19C |
| CAN E2 |
Chassis CAN 2 |
19F |
| CAN E2 |
Chassis CAN 2 |
11F |
| CAN E2 |
Chassis CAN 2 |
28F |
| Code 22P |
Track package |
23F |
| Code 23P |
Driver assistance package |
1E |

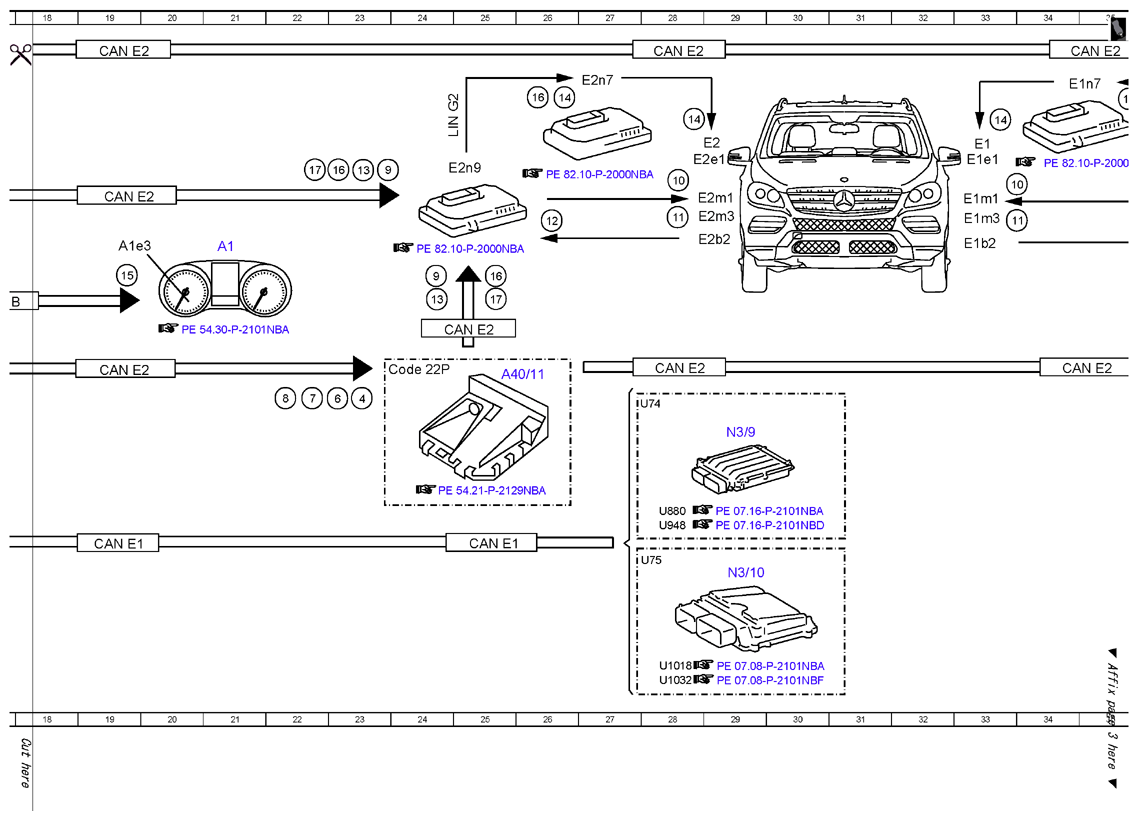

| E1 |
Left front lamp unit |
33B |
| E1b2 |
Left light distribution position sensor |
33D |
| E1e1 |
Left high beam |
33C |
| E1m1 |
Left headlamp range adjustment actuator motor |
33C |
| E1m3 |
Left light distribution actuator motor |
33D |
| E1n7 |
Actuation module for left front exterior lights LED |
34B |

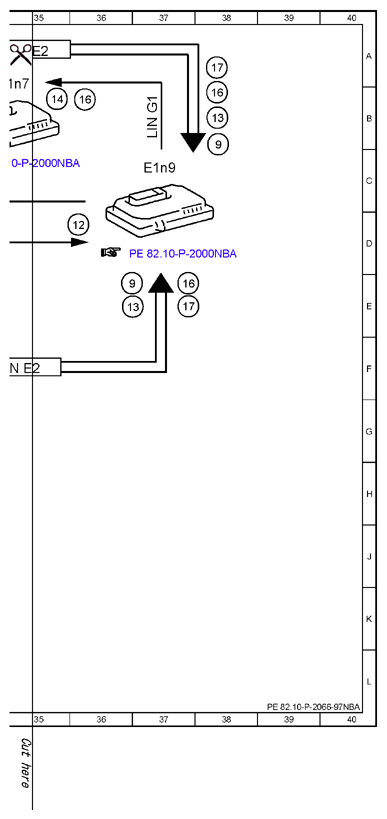

| E1n9 |
Left headlamp control unit |
37C |
| E2 |
Right front lamp unit |
28B |
| E2b2 |
Right light distribution position sensor |
28D |
| E2e1 |
Right high beam |
28C |
| E2m1 |
Right headlamp range adjustment actuator motor |
28C |
| E2m3 |
Right light distribution actuator motor |
28D |
| E2n7 |
Actuation module for right front exterior lights LED |
27A |
| E2n9 |
Right headlamp control unit |
24C |
| Flex E |
Chassis FlexRay |
2D |
| Flex E |
Chassis FlexRay |
6F |
| LIN G1 |
Left headlamp LIN |
37B |
| LIN G2 |
Right headlamp LIN |
24B |

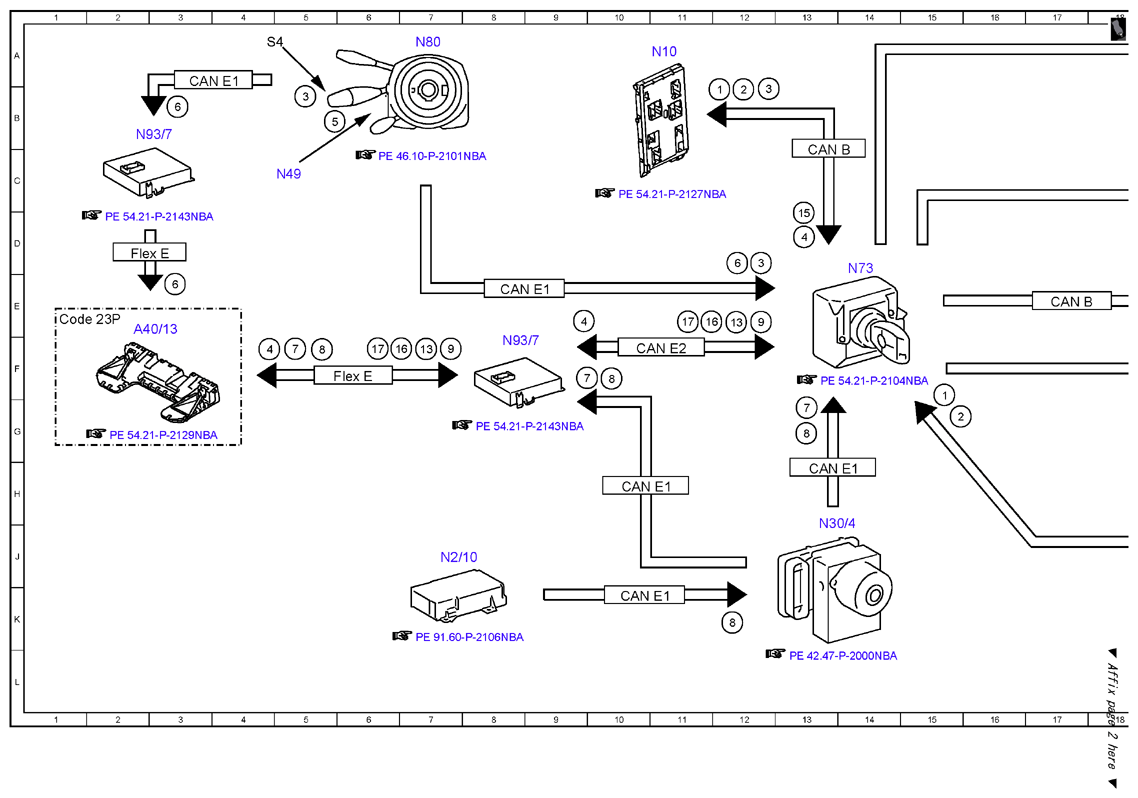

| N10 |
SAM control unit |
11A |
| N2/10 |
Supplemental restraint system control unit |
7J |
| N3/10 |
ME-SFI [ME] control unit |
29J |
| N3/9 |
CDI control unit |
29G |
| N30/4 |
Electronic Stability Program control unit |
13J |
| N49 |
Steering wheel angle sensor |
5C |
| N73 |
Electronic ignition switch control unit |
14D |
| N80 |
Steering column module control unit |
7A |
| N93/7 |
Chassis gateway control unit |
8F |
| N93/7 |
Chassis gateway control unit |
2B |
| S4 |
Combination switch |
4A |
| U74 |
Valid for diesel engines |
27G |
| U880 |
Valid for engine 642 |
28H |
| U948 |
Valid for diesel engine 651 |
28J |
