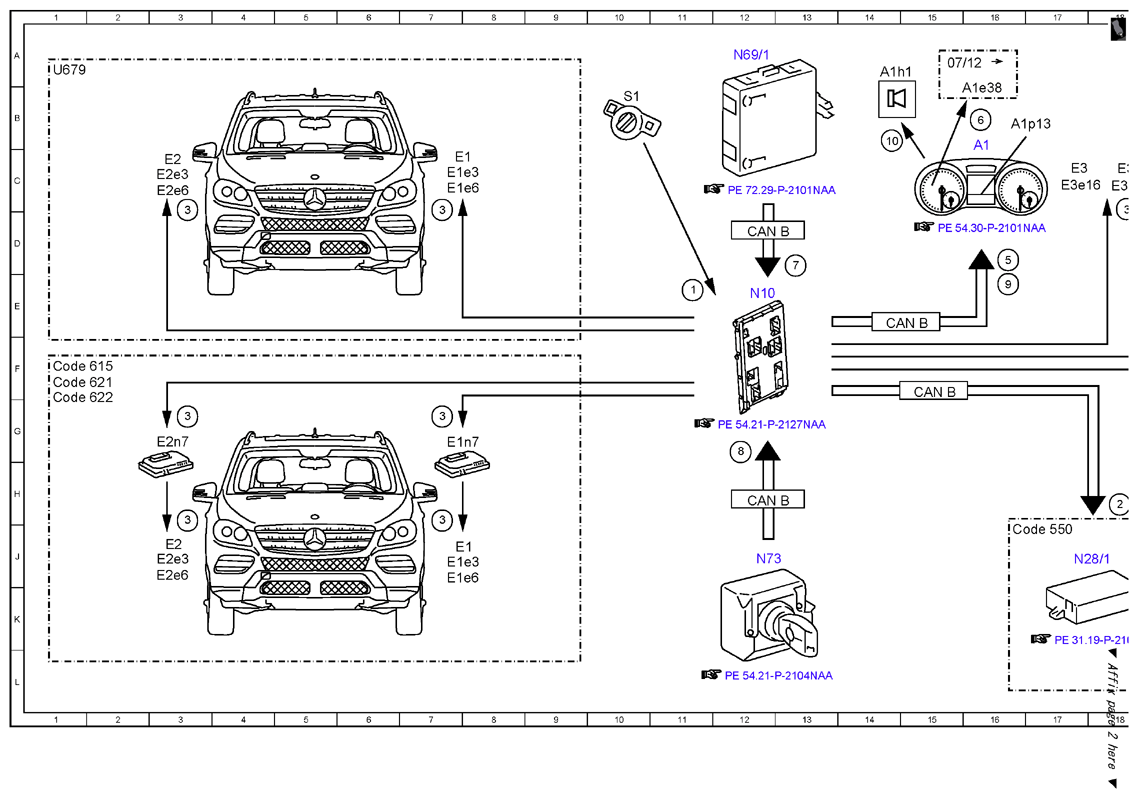

| 1 |
Exterior lights switch, status |
11E |
| 10 |
Warning buzzer, actuation |
14B |
| 2 |
Standing and parking lights, request |
18H |
| 3 |
Standing and parking lights, actuation |
18D |
| 3 |
Standing and parking lights, actuation |
23D |
| 3 |
Standing and parking lights, actuation |
7D |
| 3 |
Standing and parking lights, actuation |
3D |
| 3 |
Standing and parking lights, actuation |
20J |
| 3 |
Standing and parking lights, actuation |
7H |
| 3 |
Standing and parking lights, actuation |
3H |
| 3 |
Standing and parking lights, actuation |
7G |
| 3 |
Standing and parking lights, actuation |
3G |
| 4 |

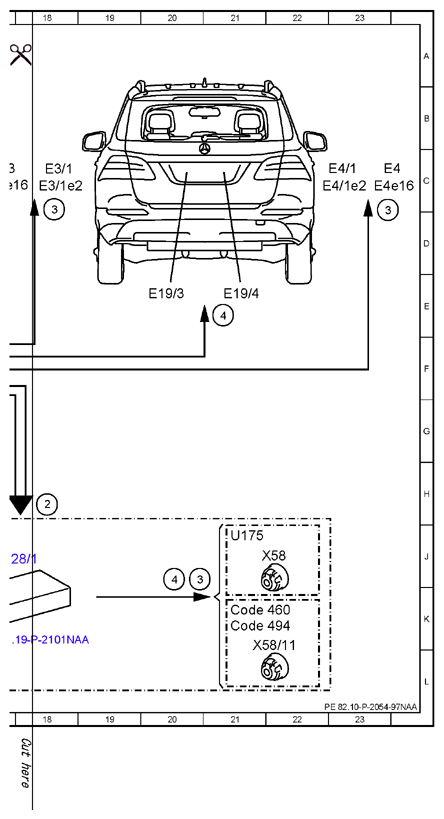

License plate lamp, actuation |
21E |
| 4 |
License plate lamp, actuation |
20J |
| 5 |
Standing lights indicator lamp, request |
16D |
| 6 |
Standing lights indicator lamp, actuation |
16B |
| 7 |
Door rotary tumbler switch, status |
13D |
| 8 |
Circuit 15, status |
12G |
| 9 |
Warning tone, request |
16E |
| A1 |
Instrument cluster |
16C |
| A1e38 |
Standing lamps indicator lamp |
16B |
| A1h1 |
Warning buzzer |
14A |
| A1p13 |
Multifunction display |
16B |
| CAN B |
Interior CAN |
12H |
| CAN B |
Interior CAN |
14E |
| CAN B |
Interior CAN |
15F |
| CAN B |
Interior CAN |
12D |
| Code 460 |
Canada version |
21K |
| Code 494 |
USA version |
21K |
| Code 550 |
Trailer hitch |
16J |
| Code 615 |
Bi-xenon headlamp unit with integrated curve illumination |
1F |
| Code 621 |
Intelligent Light System (left-hand traffic) |
1F |
| Code 622 |
Intelligent Light System (right-hand traffic) |
1G |
| E1 |
Left front lamp unit |
7C |
| E1 |
Left front lamp unit |
7J |
| E19/3 |
Left liftgate license plate lamp |
20E |
| E19/4 |
Right liftgate license plate lamp |
21E |
| E1e3 |
Left front standing and parking lamp |
7C |
| E1e3 |
Left front standing and parking lamp |
7J |
| E1e6 |
Left front side-marker lamp |
7C |
| E1e6 |
Left front side-marker lamp |
7J |
| E1n7 |
Actuation module for left front exterior lights LED |
7G |
| E2 |
Right front lamp unit |
3C |
| E2 |
Right front lamp unit |
3J |
| E2e3 |
Right front standing and parking lamp |
3C |
| E2e3 |
Right front standing and parking lamp |
3J |
| E2e6 |
Right front side-marker lamp |
3C |
| E2e6 |
Right front side-marker lamp |
3J |
| E2n7 |
Actuation module for right front exterior lights LED |
3G |
| E3 |
Left rear lamp unit |
17C |
| E3/1 |
Inner left rear lamp unit |
18C |
| E3/1e2 |
Left inside taillight |
18C |
| E3e16 |
Outer left taillight |
17C |
| E4 |
Right rear lamp unit |
23C |
| E4/1 |
Inner right rear lamp unit |
23C |
| E4/1e2 |
Right inside taillight |
22C |
| E4e16 |
Outer right taillight |
23C |
| N10 |
SAM control unit |
12E |
| N28/1 |
Trailer recognition control unit |
17J |
| N69/1 |
Left front door control unit |
12A |
| N73 |
Electronic ignition switch control unit |
12J |
| S1 |
Exterior lights switch |
10B |
| U175 |
Valid for all except {{USA}} and {{Canada}} |
21J |
| U679 |
Valid for version without xenon headlamps |
1A |
| X58 |
Trailer socket |
21J |
| X58/11 |
Trailer socket (7-pin) |
21K |
